主板基础知识

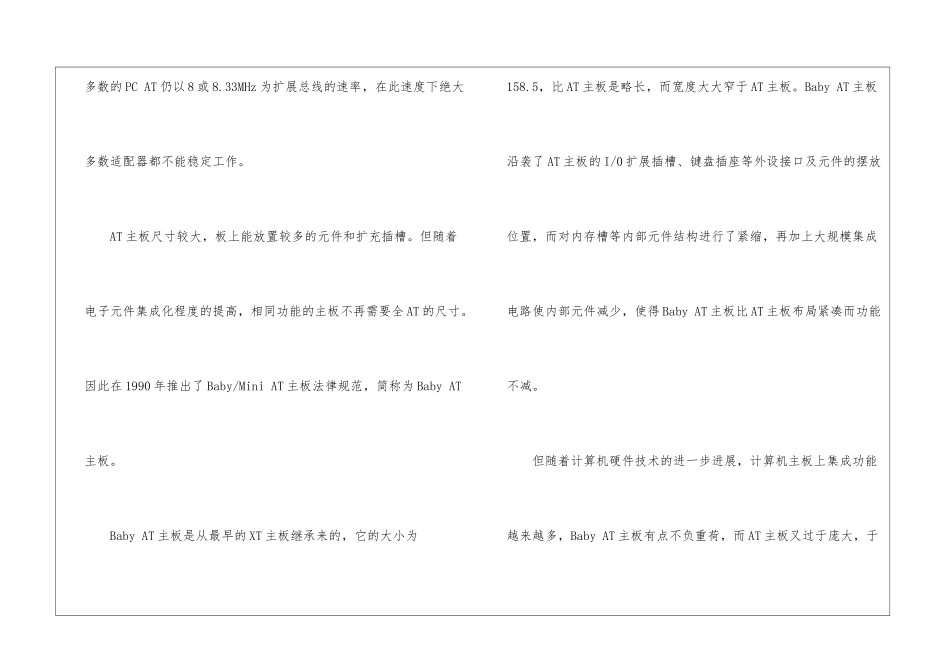

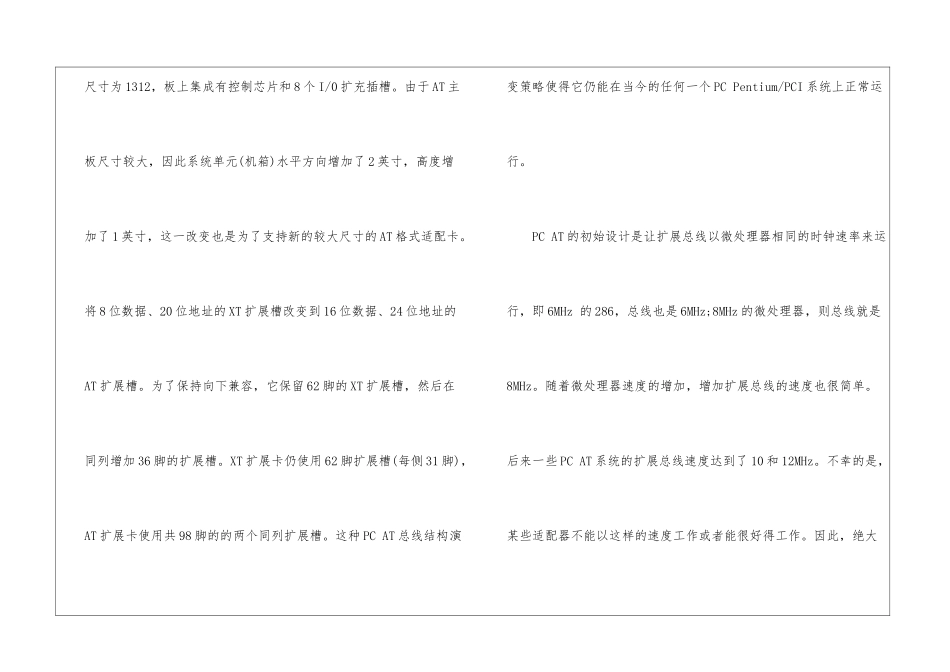

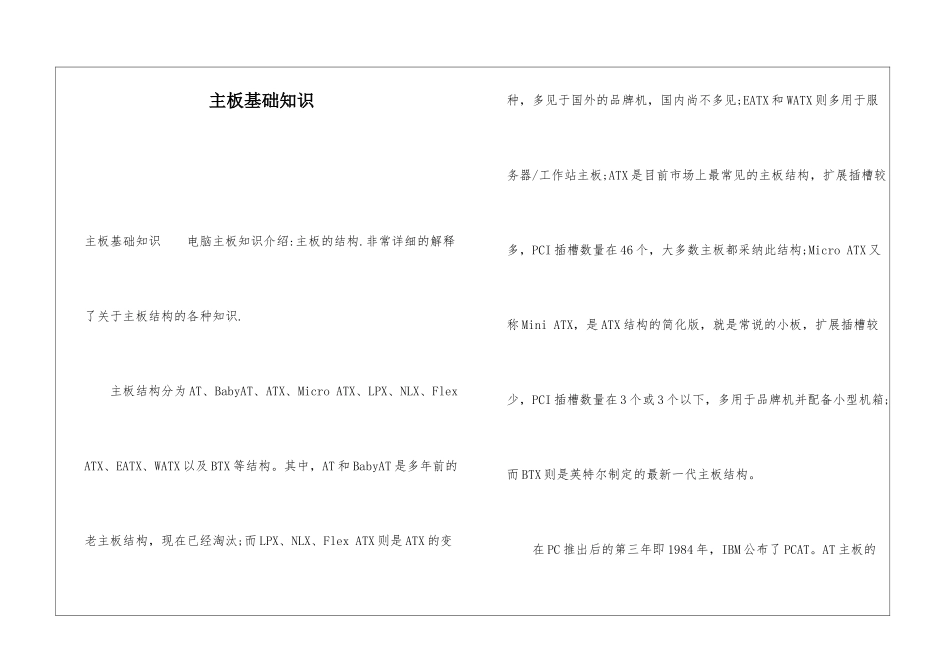

主板基础知识主板基础知识 电脑主板知识介绍:主板的结构.非常详细的解释了关于主板结构的各种知识. 主板结构分为 AT、BabyAT、ATX、Micro ATX、LPX、NLX、Flex ATX、EATX、WATX 以及 BTX 等结构。其中，AT 和 BabyAT 是多年前的老主板结构，现在已经淘汰;而 LPX、NLX、Flex ATX 则是 ATX 的变种，多见于国外的品牌机，国内尚不多见;EATX 和 WATX 则多用于服务器/工作站主板;ATX 是目前市场上最常见的主板结构，扩展插槽较多，PCI 插槽数量在 46 个，大多数主板都采纳此结构;Micro ATX 又称 Mini ATX，是 ATX 结构的简化版，就是常说的小板，扩展插槽较少，PCI 插槽数量在 3 个或 3 个以下，多用于品牌机并配备小型机箱;而 BTX 则是英特尔制定的最新一代主板结构。 在 PC 推出后的第三年即 1984 年，IBM 公布了 PCAT。AT 主板的尺寸为 1312，板上集成有控制芯片和 8 个 I/0 扩充插槽。由于 AT 主板尺寸较大，因此系统单元(机箱)水平方向增加了 2 英寸，高度增加了 1 英寸，这一改变也是为了支持新的较大尺寸的 AT 格式适配卡。将 8 位数据、20 位地址的 XT 扩展槽改变到 16 位数据、24 位地址的AT 扩展槽。为了保持向下兼容，它保留 62 脚的 XT 扩展槽，然后在同列增加 36 脚的扩展槽。XT 扩展卡仍使用 62 脚扩展槽(每侧 31 脚)，AT 扩展卡使用共 98 脚的的两个同列扩展槽。这种 PC AT 总线结构演变策略使得它仍能在当今的任何一个 PC Pentium/PCI 系统上正常运行。 PC AT 的初始设计是让扩展总线以微处理器相同的时钟速率来运行，即 6MHz 的 286，总线也是 6MHz;8MHz 的微处理器，则总线就是8MHz。随着微处理器速度的增加，增加扩展总线的速度也很简单。后来一些 PC AT 系统的扩展总线速度达到了 10 和 12MHz。不幸的是，某些适配器不能以这样的速度工作或者能很好得工作。因此，绝大多数的 PC AT 仍以 8 或 8.33MHz 为扩展总线的速率，在此速度下绝大多数适配器都不能稳定工作。 AT 主板尺寸较大，板上能放置较多的元件和扩充插槽。但随着电子元件集成化程度的提高，相同功能的主板不再需要全 AT 的尺寸。因此在 1990 年推出了 Baby/Mini AT 主板法律规范，简称为 Baby AT主板。 Baby AT 主板是从最早的 XT 主板继承来的，它的大小为158.5，比 AT 主板是略长，而宽度大大窄于 AT 主板。Baby AT 主板沿袭了 A...
