换热器施工方案

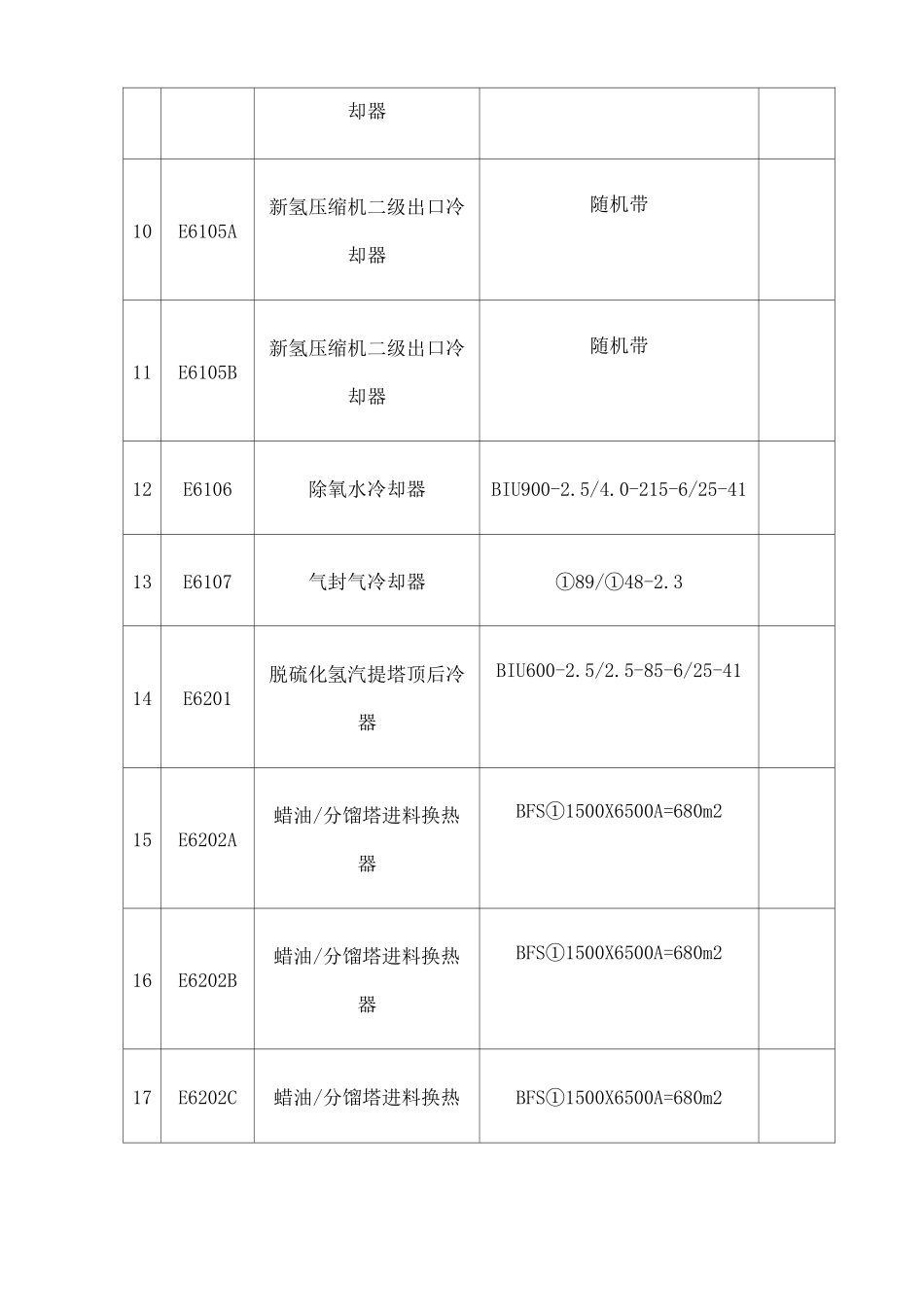

换热器施工方案班级：安装 1101 班姓名：段洪章学号：21编制依据[1]《石油化工换热设备施工及验收规范》SH/T3532-2005[2]《石油化工设备和管道涂料防腐蚀技术规范》SH3022-1999[3]《管壳式换热器防腐涂层施工技术条件》70BJ013-2005[4]《管壳式换热器》GB151-1999[5]《石油化工施工安全技术规程》SH3505-1999[6]《钢制卧式容器》JB/T4731-20052 主要工程量一览表序设备位名称规格型号备注1E6101A反应流出物/混合进料换热器DFU①1500X70002E6101B反应流出物/混合进料换热器DFU①1500X70003E6101C反应流出物/混合进料换热器DFU①1500X70004E6102热高分气/混合氢换热器DFU①1000X35005E6103A蜡油/原料油换热器BES1000-4.0-265-6/25-416E6103B蜡油/原料油换热器BES1000-4.0-265-6/25-417E6103C蜡油/原料油换热器BES1000-4.0-265-6/25-418E6104A新氢压缩机一级出口冷却器随机带9E6104B新氢压缩机一级出口冷随机带却器10E6105A新氢压缩机二级出口冷却器随机带11E6105B新氢压缩机二级出口冷却器随机带12E6106除氧水冷却器BIU900-2.5/4.0-215-6/25-4113E6107气封气冷却器①89/①48-2.314E6201脱硫化氢汽提塔顶后冷器BIU600-2.5/2.5-85-6/25-4115E6202A蜡油/分馏塔进料换热器BFS①1500X6500A=680m216E6202B蜡油/分馏塔进料换热器BFS①1500X6500A=680m217E6202C蜡油/分馏塔进料换热BFS①1500X6500A=680m2器18E6202D蜡油/分馏塔进料换热器BFS①1500X6500A=680m219E6203产品分馏塔顶后冷器BIU700-2.5/2.5-120-6/25-4120E6204中段回流低压蒸汽发生器BIU①1100X6000-41A=495m221E6205柴油汽提塔底重沸器BIU600-4.0/2.5-90-6/25-2122E6206柴油蒸汽发生器BIU①600X6000-41A=85m223E6207加热器24E6208蜡油中压蒸汽发生器Biu400-1.6-25-6/25-4125E6209蜡油中压蒸汽发生器BIU①1600X6000-61A=710m226E6210低分气冷却器BIU①1000X7000-41A=467m23 技术交底施工前，技术员必须组织施工班组人员进行技术交底，未进行技术交底不准施工。技术交底必须做到交底到每个施工工人，使所有施工人员都了解施工技术和质量要求，清楚施工工艺4 施工准备熟悉图纸，编写施工技术措施，对施工人员进行技术交底。做好施工机具、量具、手段用料及消耗材料的准备工作。5 设备验收1）.到货设备应具备下列技术文件和资料:a. 产品合格证书；b. 产品技术特性表，应包括设计压力、试验压力、设计温度、工作介质、试验介质、换热面积、设备重量、设备类别及特殊要求；c. 产品质量证明书...
