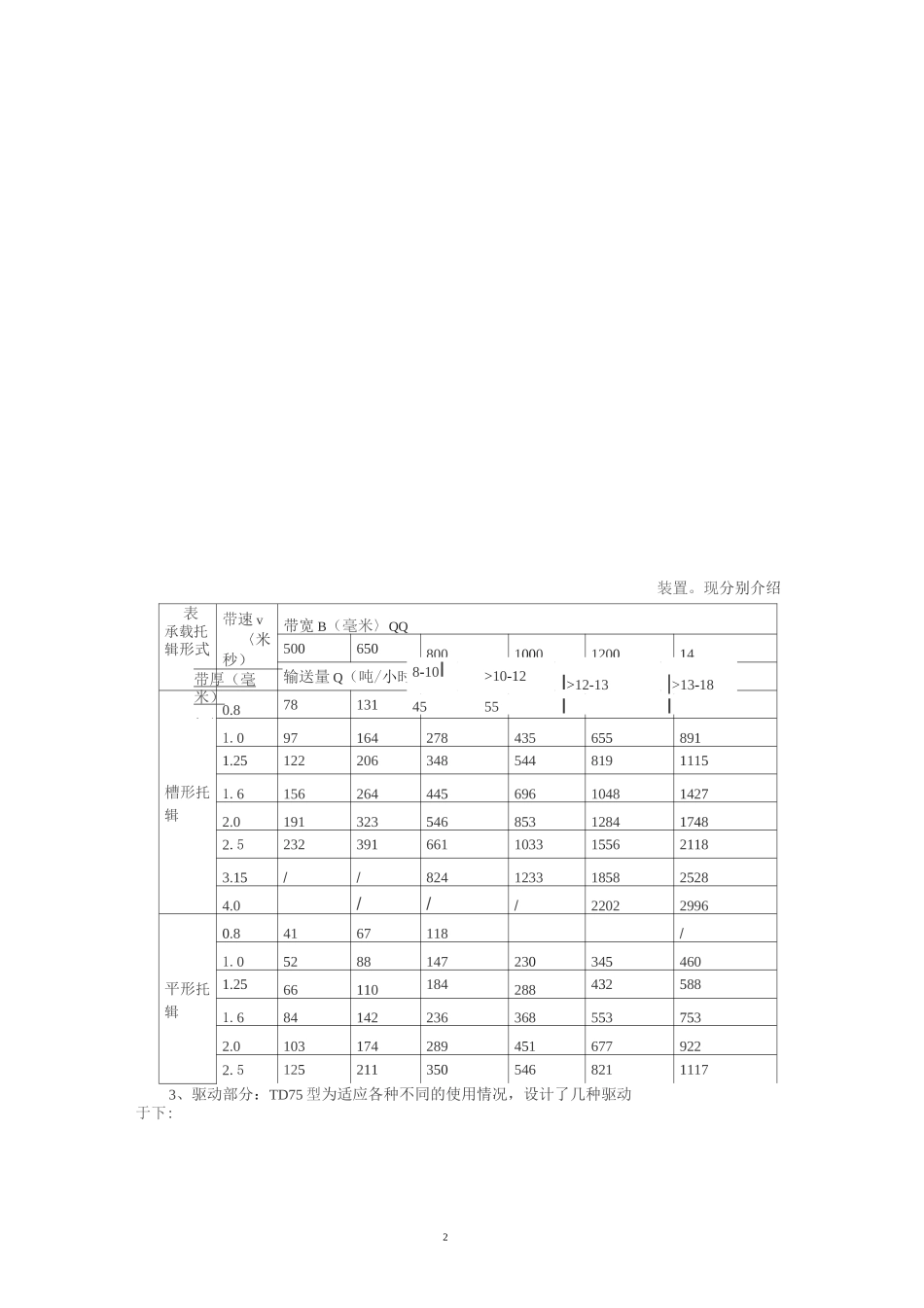

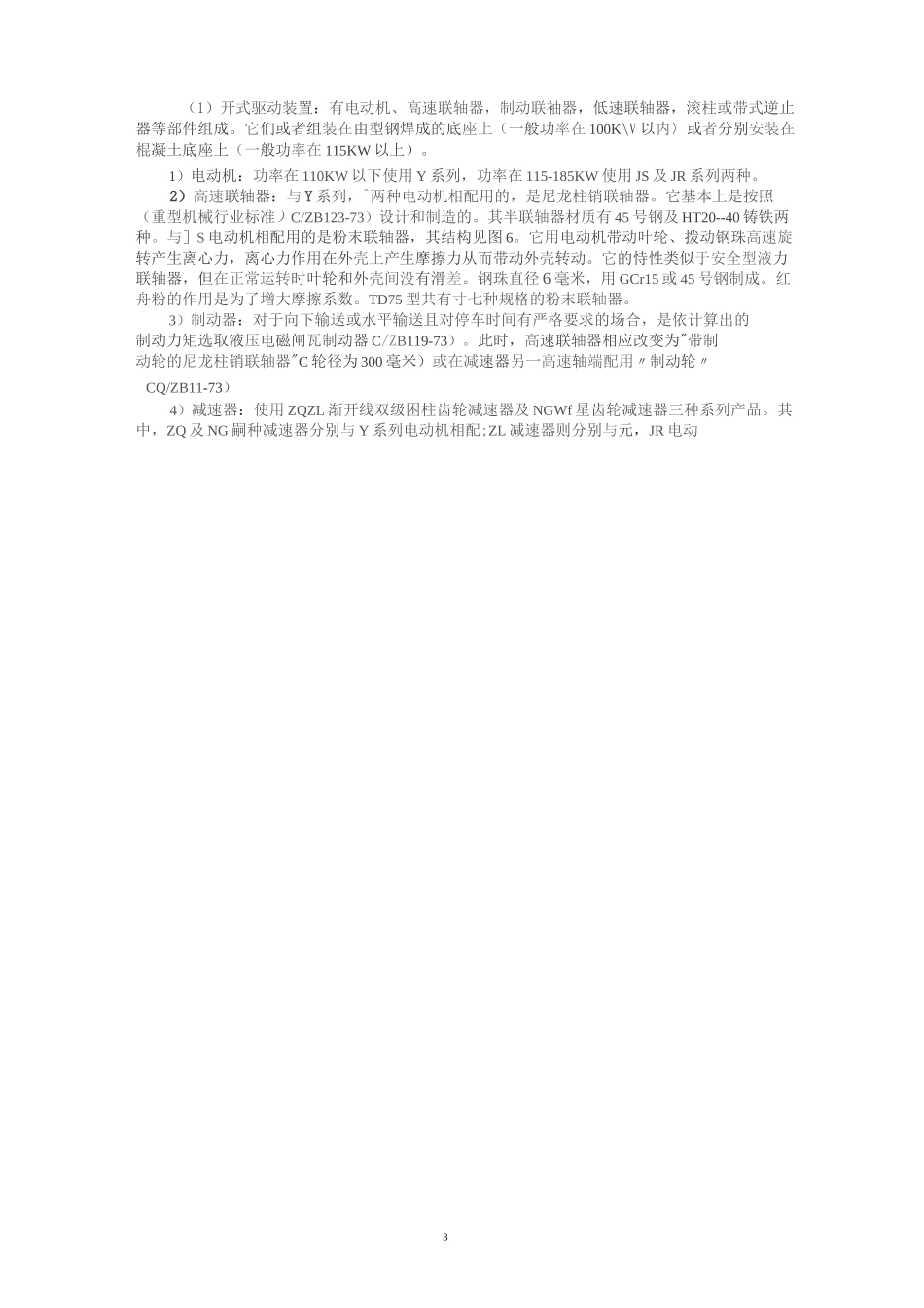

1TD75 型通用固定式带式输送机使用说明书一、用途TD75 型通用固定式带式输送机(以下简称 TD75 型〉由于输送量大，结构简单，维护方便，成本低，通用性强等优点而广泛地在冶金、煤炭、交通、水电等部门中用来输送散状物料或成件物品。根据输送工艺的要求可以单机输送，也可以多台或与其他输送机组成水平或倾斜的输送系统。TD75 型在环境温度+40 摄氏度到-10 摄氏度的范围内使用、输送物料的温度在 50 摄氏度以下。对于有防爆、防水、防腐蚀及耐热，耐寒等特殊要求的场合，应另行采取相应措施二、技术特征和主要参数TD75 型可输送物料的容重应在 2.5t/m3 以下。本系列按带宽分为：500、650、800、1000、1200、1400mi 等六种规格。按驱动功率分为：1.5、2.2、3.0、4.0、5.5、7.5、11(10)、15(13)、18.5(17)、22、30、40、55、75、100、115、130、155、185(180)刚等十九种。按带速分为：0.8，1.0,1.25,1.6,2.0,2.5,3.15,4.O/s 等八种。此外还有 0.3m，s 的带速系手边带式输送机专用。本系列最大输送量见表一表中的输送量是在物料容重 R=1T/M3 输送机倾角 1 度到 7 度，物料动堆积角为 30 度的条件下算出的。三、结构概述1、整机布置：四 75 型的整机布置应由设计者根据物料输送工艺及其他要求进行主参数选择及某些计算后，选用本系列的各个部件组成一台完整的输送机。制造厂按总图或部件清单生产并供货。设计者应对整机的主要尺寸负责。一般整机布置有图 1--5 几种基本形式。2、输送带：是拽引和承载物料的主要部件。TD75 型采用普通型橡胶输送带和塑料输送带两种。输送带的接头可采用机械卡或硫(塑)化连接。采用机械卡连接时，带强将由于接头强度的降低而降值使用，此点对整芯塑料带尤为显著。因此，机械卡号可依带厚按表 2选择。采用硫(塑〉接可大大延长输送带的使用寿命，其接头强度稍低于输送带本体强度2表承载托辑形式带速 v〈米秒）带宽 B（毫米〉QQ5006508001000120014输送量 Q（吨/小时〉槽形托辑0.878131///1.0971642784356558911.2512220634854481911151.6156264445696104814272.0191323546853128417482.52323916611033155621183.15//8241233185825284.0///22022996平形托辑0.84167118/1.052881472303454601.25661101842884325881.6841422363685537532.01031742894516779222.512521135054682111173、驱动部分：TD75 型为适应各种不同的使用情况，设计了几种驱动于下:带厚（毫米）机械卡 号 8-10I>10-12I...
