排水沟槽开挖技术交底

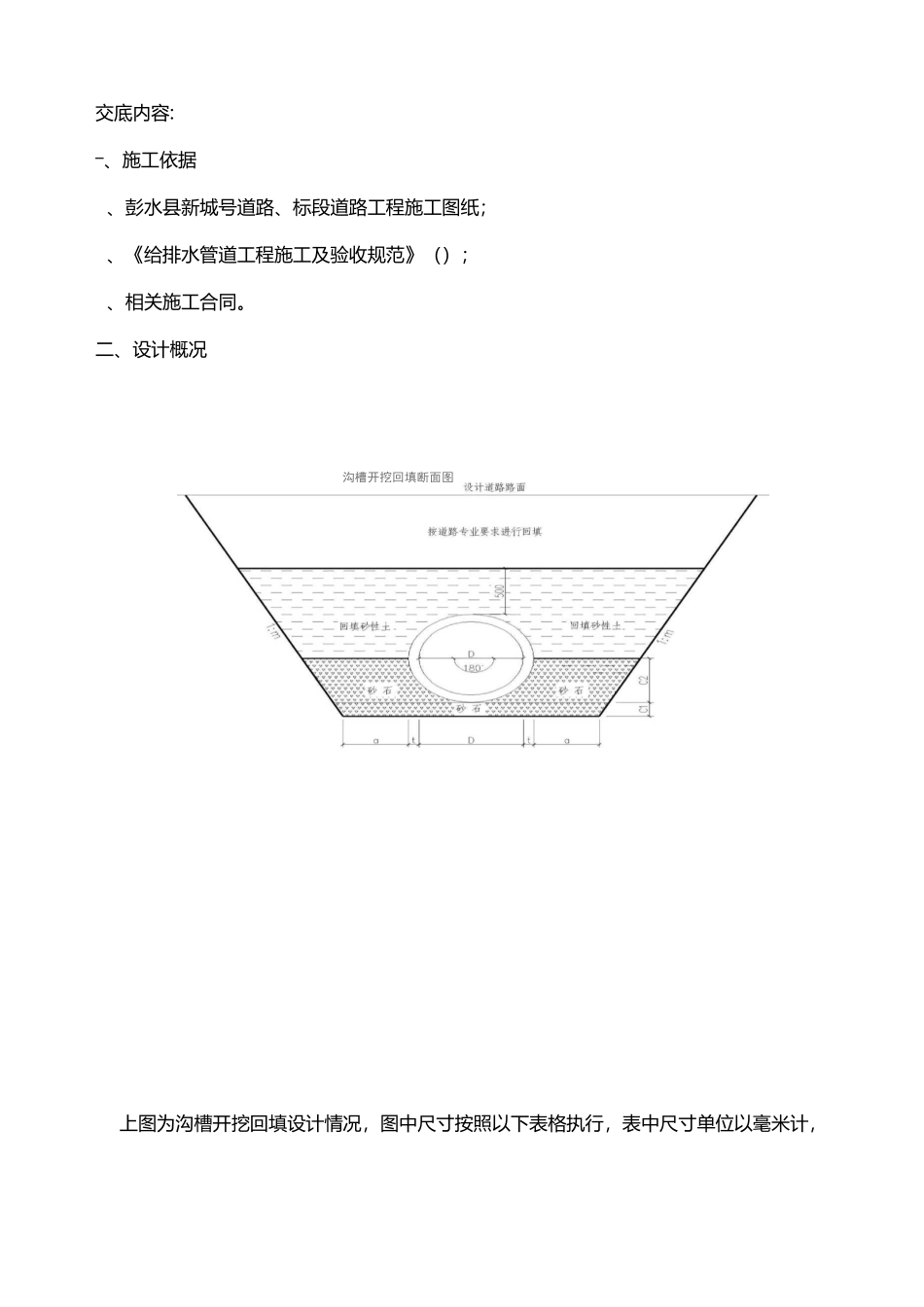

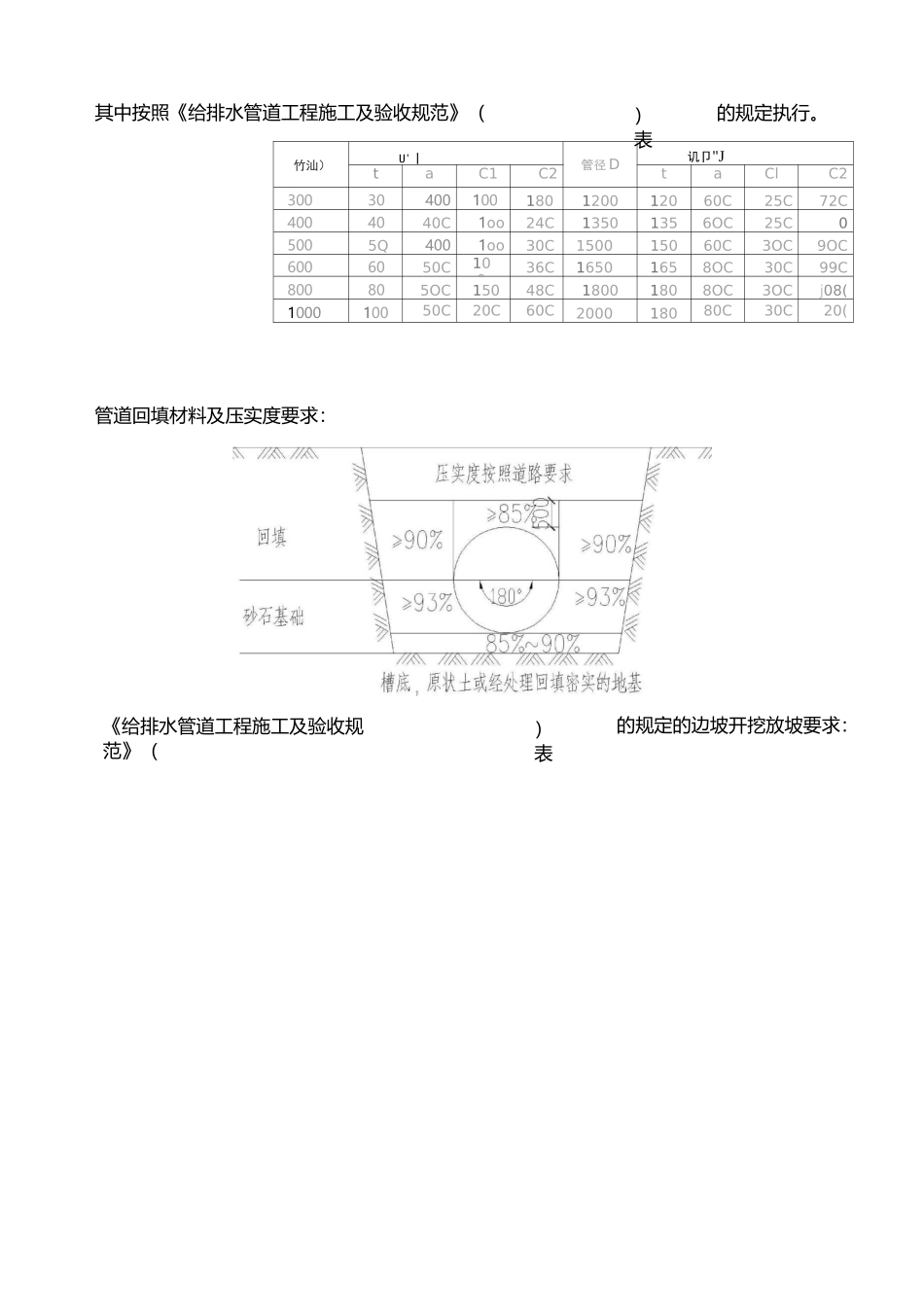

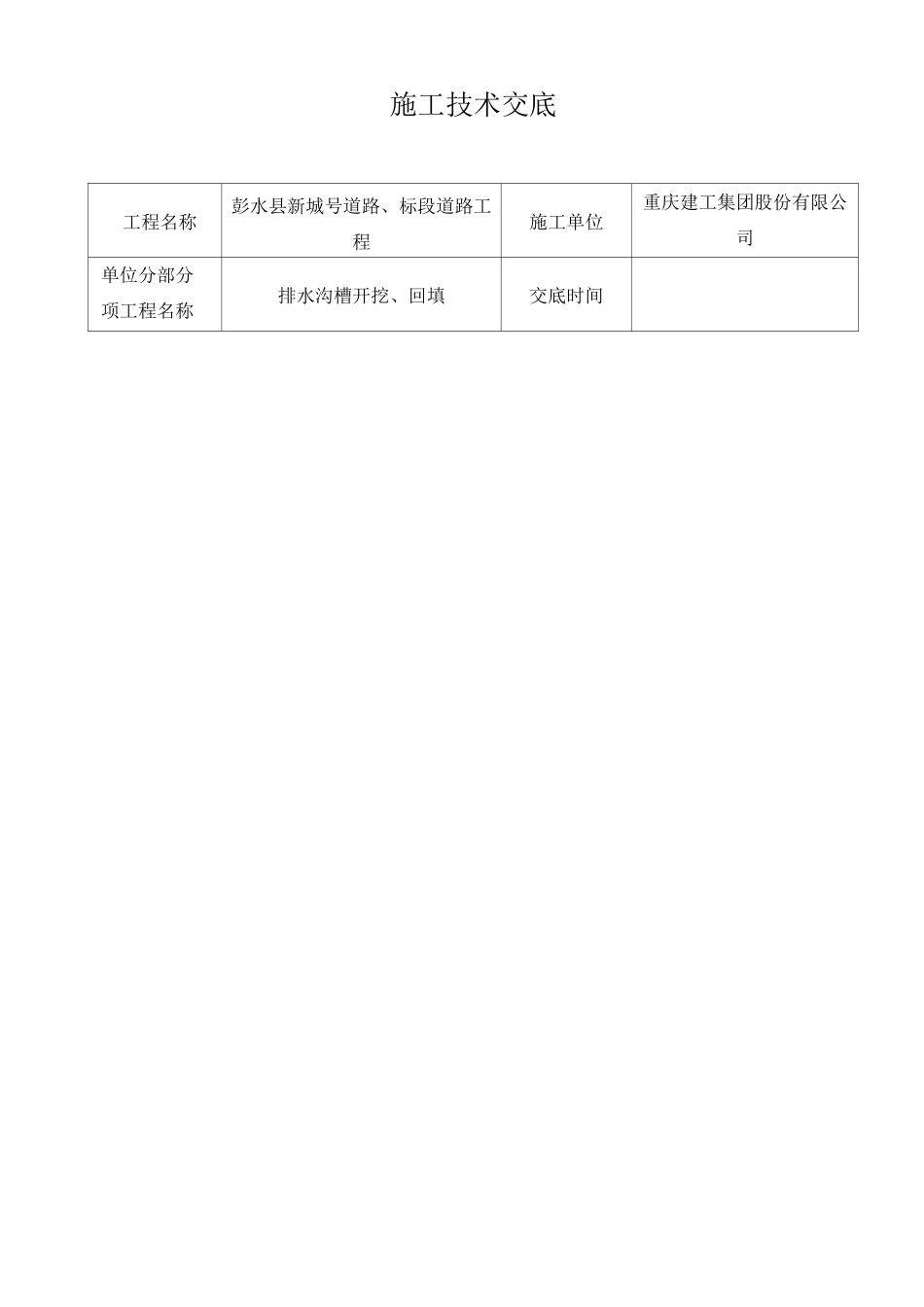

施工技术交底工程名称彭水县新城号道路、标段道路工程施工单位重庆建工集团股份有限公司单位分部分项工程名称排水沟槽开挖、回填交底时间交底内容:―、施工依据、彭水县新城号道路、标段道路工程施工图纸；、《给排水管道工程施工及验收规范》（）；、相关施工合同。二、设计概况沟槽开挖回填断面图上图为沟槽开挖回填设计情况，图中尺寸按照以下表格执行，表中尺寸单位以毫米计，竹汕）U'丨管径 D讥卩"JtaC1C2taClC230030400100180120012060C25C72C4004040C1oo24C13501356OC25C05005Q4001oo30C150015060C3OC9OC6006050C10：036C16501658OC30C99C800805OC15048C18001808OC3OCj08(100010050C20C60C200018080C30C20(管道回填材料及压实度要求：其中按照《给排水管道工程施工及验收规范》（）表的规定执行。《给排水管道工程施工及验收规范》（）表的规定的边坡开挖放坡要求：表 4_3.3 深度在 5m 以内的沟常边坡的最陡坡度土的类别边坡城度（高：宽）坡顶无荷载城顶有静载坡廣有动载中密的砂七1=).001»1.251=1.50中密的碎石类土（充垠物为砂土）1I0*751：1,00)■1.25硬塑的粉土1J0.6?H075中密的蹲石类土（允填物为黏性土）1=0-501=0.671!0.75碇塑的粉质黏土、黏土1J331P501■0.67老黄土1*010H0.251r0.33软土（经井点降水仃）1=1.25——三、沟槽开挖、测量放样定出中心桩、槽边线及堆土堆料界线，界线至开挖线的距离应根据开挖深度确定。、开挖前，先查明地下管线及其它地下构筑物情况，会同有关部门做出妥善处理，确保施工安全。由地下水时并提前打设井点降水，在地下水位稳定在槽底以下时才进行土方开挖。、采用机械开挖方式为主，人工开挖方式为辅的挖土方式。开挖应分层、分段依次进行，形成一定坡度，以利排水。开挖时不允许破坏沟底原状土，若不可避免沟底原状土被破坏时，必须用原土夯实平整。道路填方段在路基回填土回填至管顶以上不小于米后再进行开挖管沟。、采用放坡开挖，基底宽度为管径加上工作宽度，如有排水需要时再加上临时排水沟的宽度。沟槽放坡按照《给排水管道工程施工及验收规范》（）的表中规定执行；其中路基回填区按照该表的“中密的碎石类土（充填物为粘性土『规定取值；路基挖方区为岩层时，基槽边坡按照放坡开挖，其余土层在开挖过程中结合实际地质情况按照表中规定取值。、开挖后的土方如达到回填质量要求并经监理确认后应用于填筑材料，不适用于回填的土料弃于业主、监理指定地点。、沟槽开挖时其断面尺寸必须准确...
