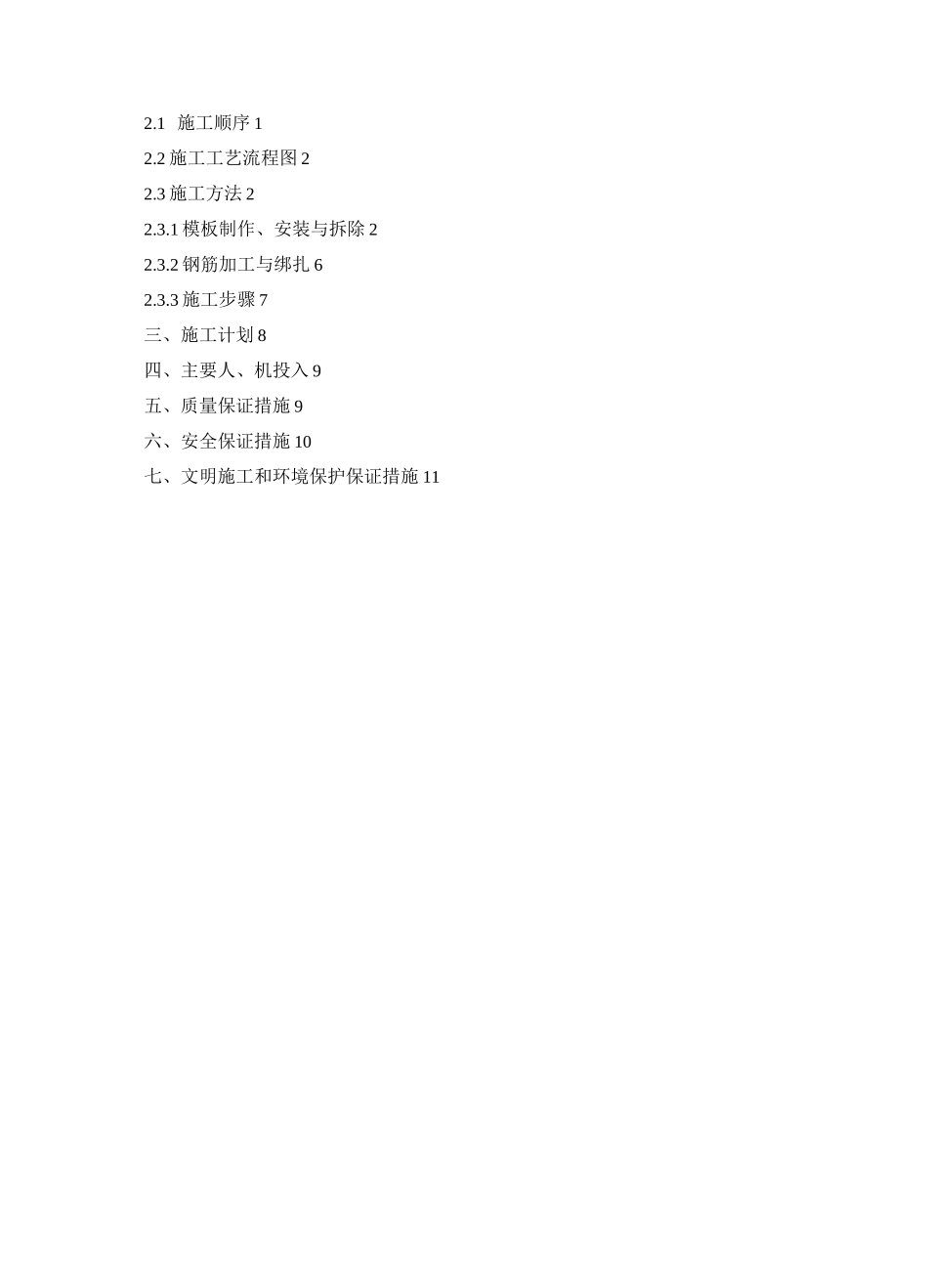

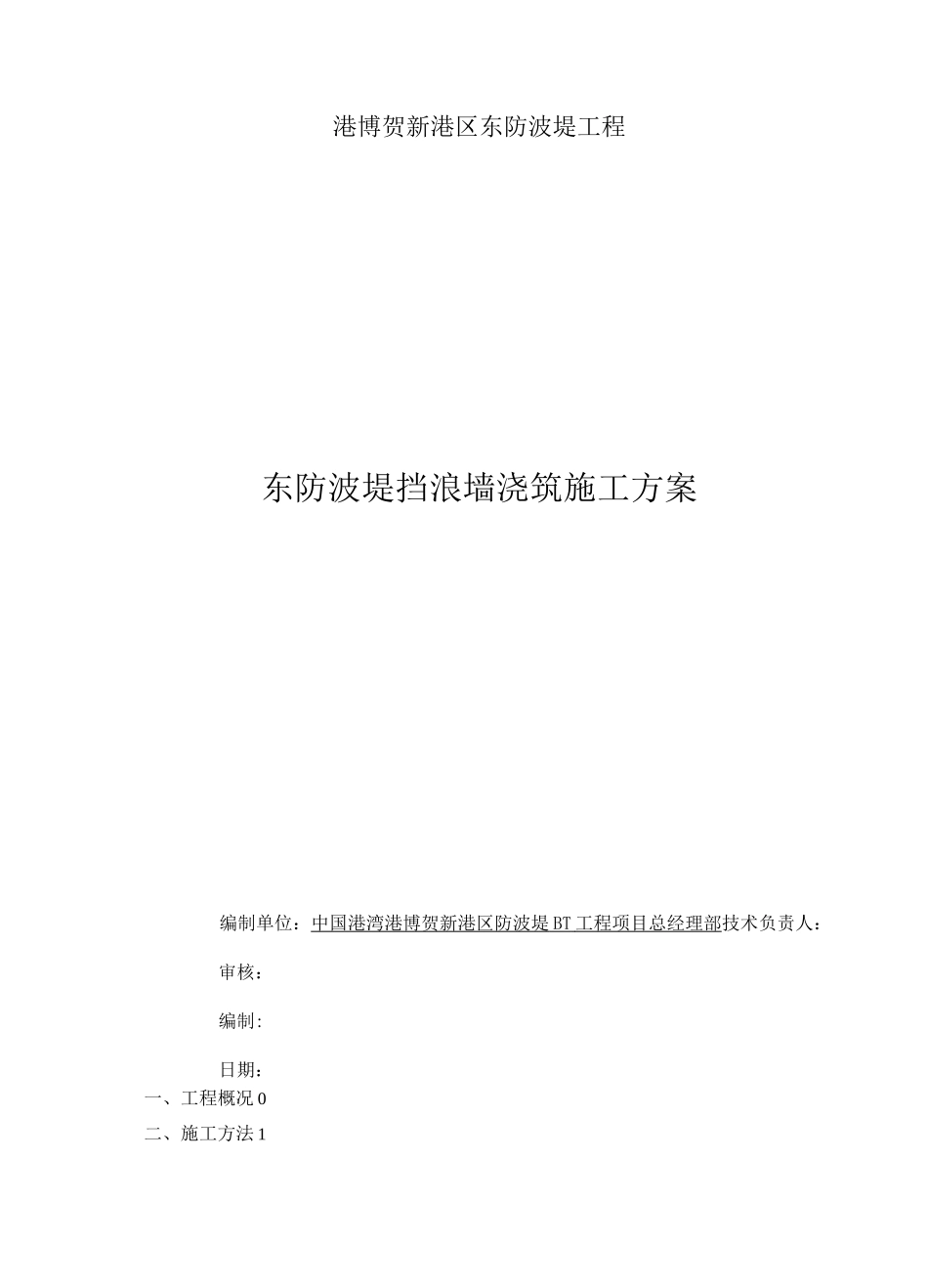

港博贺新港区东防波堤工程东防波堤挡浪墙浇筑施工方案编制单位:中国港湾港博贺新港区防波堤 BT 工程项目总经理部 技术负责人:审核:编制:日期:一、工程概况 0二、施工方法 12.1 施工顺序 12.2 施工工艺流程图 22.3 施工方法 22.3.1 模板制作、安装与拆除 22.3.2 钢筋加工与绑扎 62.3.3 施工步骤 7三、施工计划 8四、主要人、机投入 9五、质量保证措施 9六、安全保证措施 10七、文明施工和环境保护保证措施 11东防波堤挡浪墙浇筑施工方案一、工程概况本工程根据博贺新港区总体规划布置、港区开发建设规模,拟建东、西防波堤工程。其中东防波堤全长 5423m;东防波堤根据不同的水深地形、波浪条件,进行分段设计;防波堤侧回填形成陆域的区段长 2670m 区段,防波堤侧规划布置码头的区段长2675m,防波堤口门处采用沉箱直立堤结构,堤头段长 78m,其它段采用抛石斜坡堤结构。部位长度结构型式0+00〜2+670m断面(宽堤不越浪)2670m抛石斜坡堤结构,堤心石分别采用 1〜100kg、1〜300kg 和 1〜800kg 三种开山石;外坡采用3t、5t、lit、20t、25t 扭王块作为护面,其下为不同规格的垫层块石;坡采用灌砌块石;顶部设置现浇钢筋混凝土挡浪墙。2+670〜5+344.55m断面(窄堤越浪)2674.55m抛石斜坡堤结构,堤心石分别采用 1〜800kg 开山石;、外坡均米用 25t、30t 扭王块作为护面,其下为 1~2t的垫层块^石 O堤头直立段78.45m直立式沉箱结构,单件重 4475t,共 3 件,上部设置现浇钢筋混凝土胸墙。现浇挡浪墙分为现浇大块石混凝土挡浪墙和现浇钢筋混凝土挡浪墙两种,挡浪墙底部设置现浇素混凝土垫层。具体工程量见下表:序号工程名称项目名称单位数量1东防波堤工程现浇 C25 素混凝土垫层m31335.272现浇 C35 大块石混凝土挡浪墙m3462.33现浇 C35 钢筋混凝土挡浪墙m332352.5现浇挡浪墙每 10m—段(标准段),段与段之间设置 20mm 宽伸缩缝,中间填充沥青木丝板。根据东防波堤主体结构防台方案,挡浪墙分两层浇筑,先浇筑 1m 厚底座,最后再浇筑上层墙身。挡浪墙和垫层砼施工不受潮位影响,可在陆上直接进行浇筑。底层砼浇筑采用“吊机+吊罐”的混凝土入仓方法,上层混凝土浇筑采用泵送入仓方法,插入式振捣器分层振捣的施工工艺。所需的砼由扭王字块预制场搅拌站供应,装罐的砼使用混凝土罐车运输至施工现场。挡浪墙断面图见图 1-1、1-2:图 1-1 0+145 〜 0+800 挡浪墙断面示意 图图 1-2 0+800 〜 ...
