往复式压缩机检修操作规范 (1)

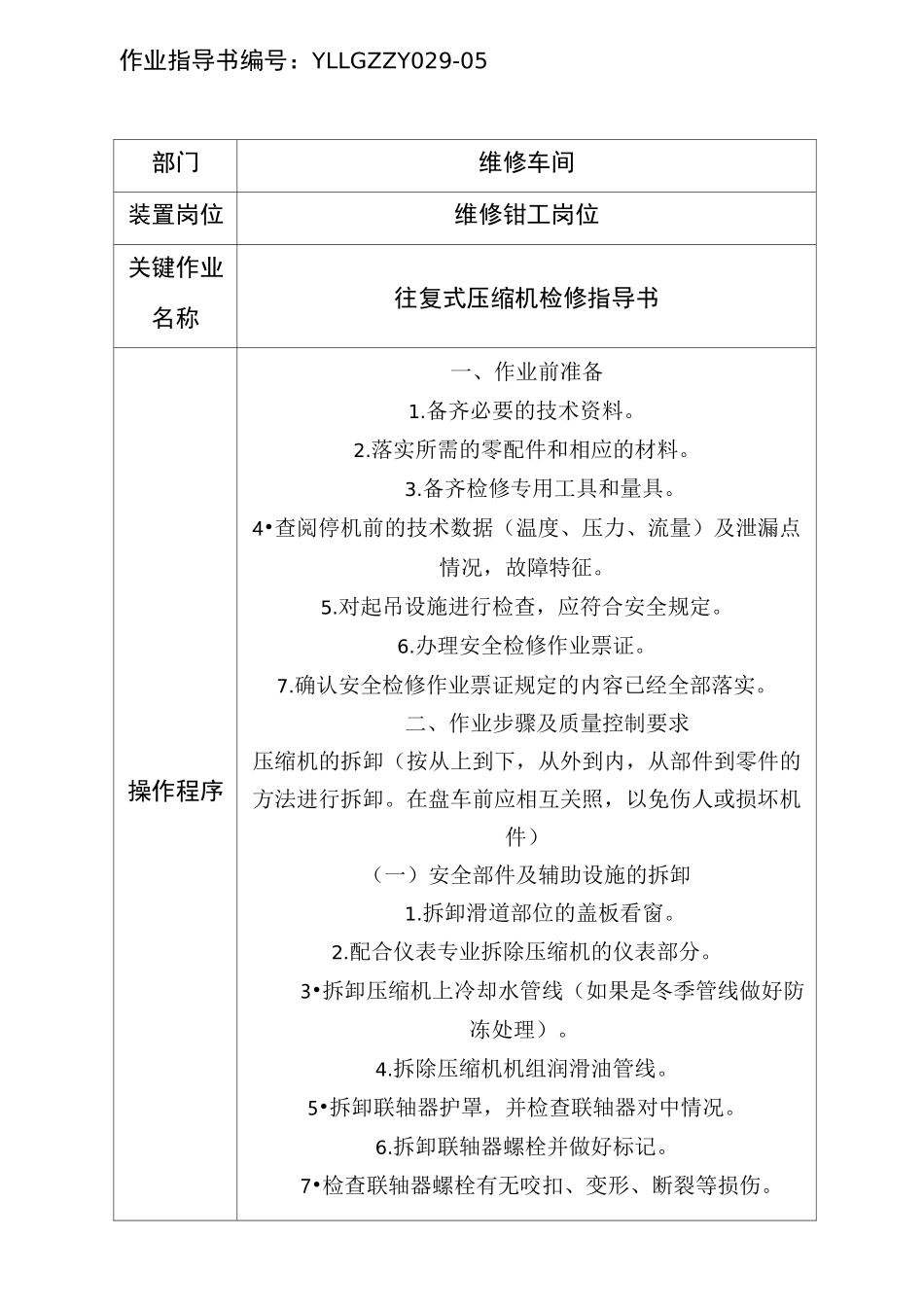

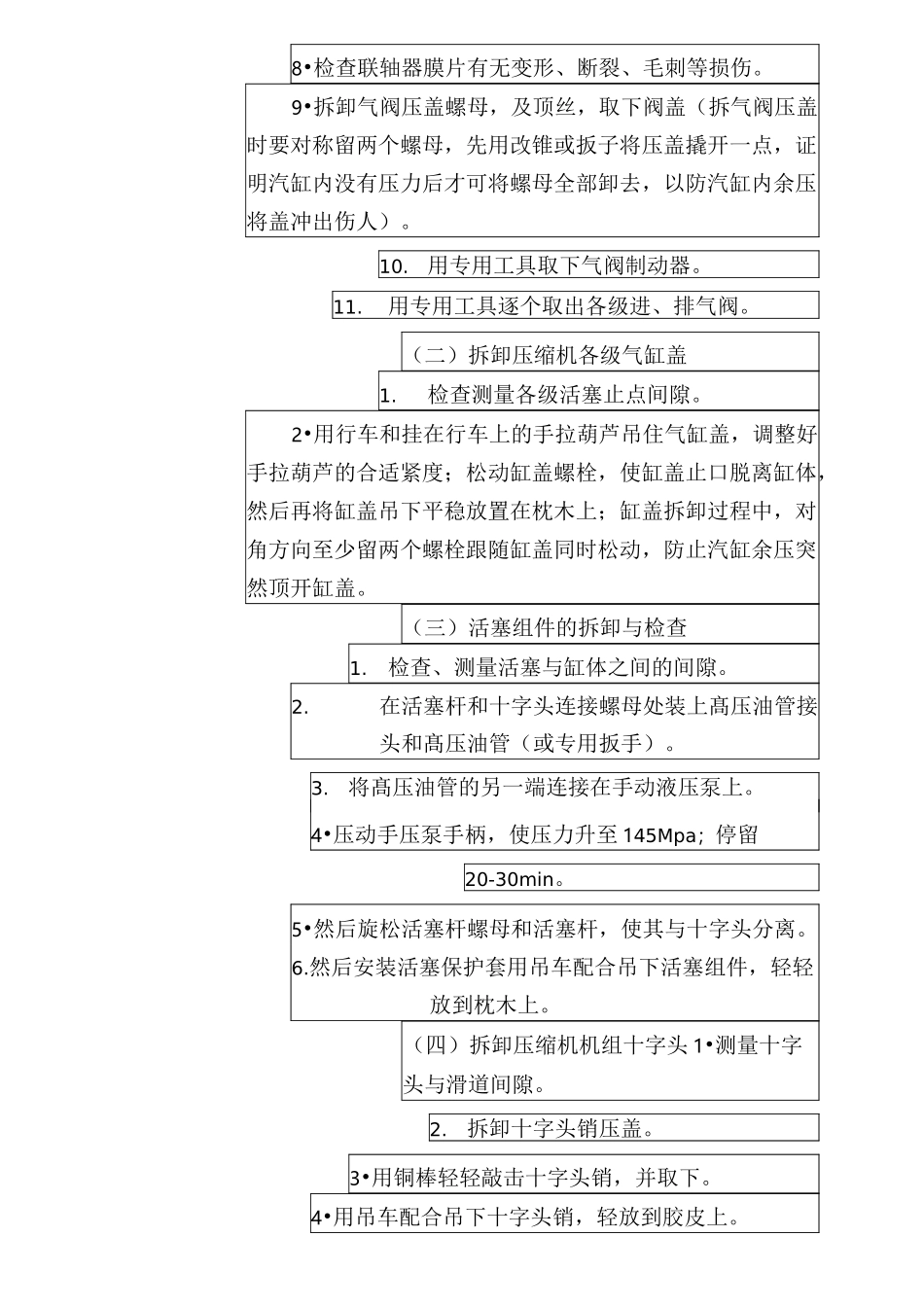

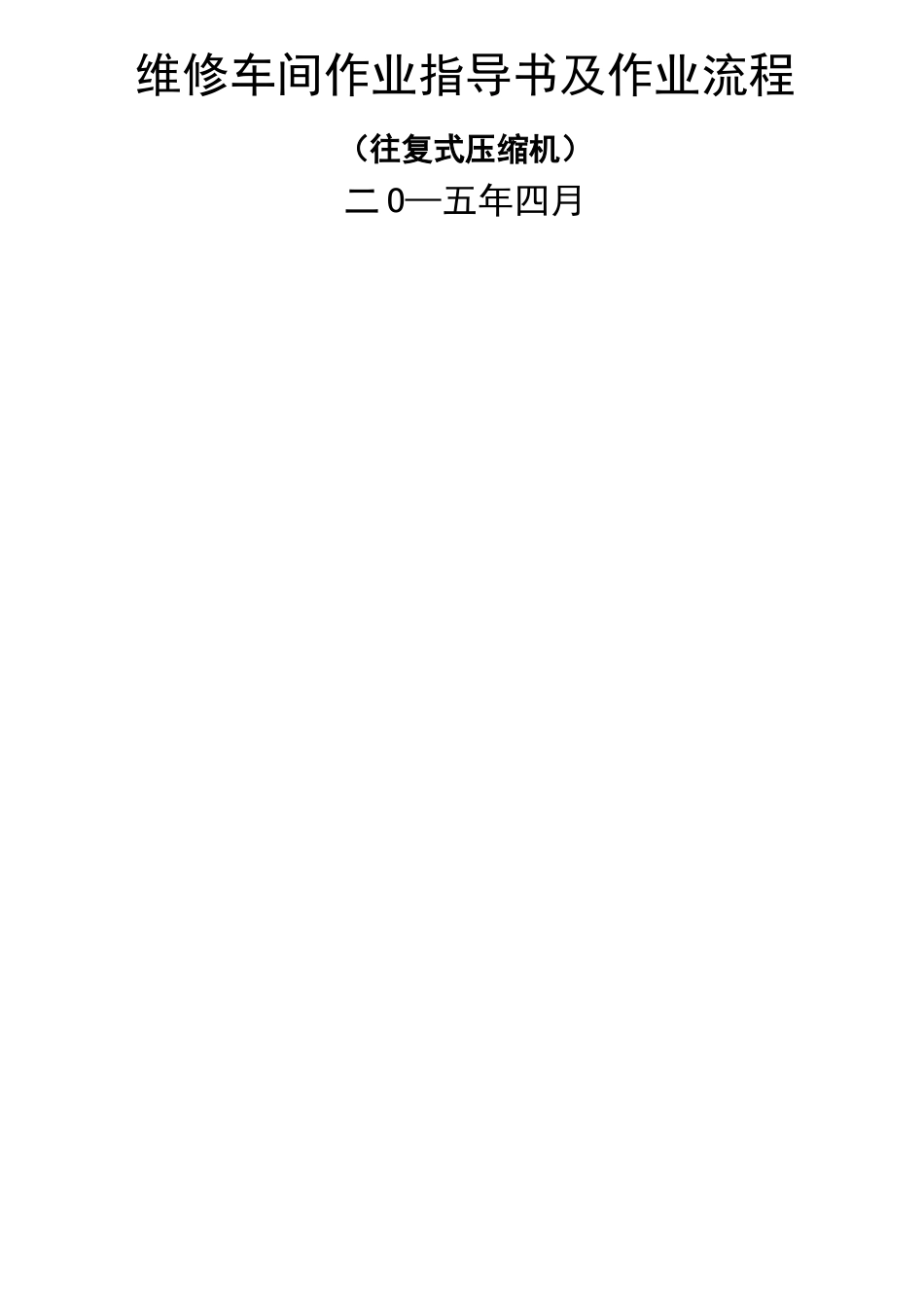

维修车间作业指导书及作业流程（往复式压缩机）二 O—五年四月作业指导书编号：YLLGZZY029-05部门维修车间装置岗位维修钳工岗位关键作业名称往复式压缩机检修指导书操作程序一、作业前准备1.备齐必要的技术资料。2.落实所需的零配件和相应的材料。3.备齐检修专用工具和量具。4•查阅停机前的技术数据（温度、压力、流量）及泄漏点情况，故障特征。5.对起吊设施进行检查，应符合安全规定。6.办理安全检修作业票证。7.确认安全检修作业票证规定的内容已经全部落实。二、作业步骤及质量控制要求压缩机的拆卸（按从上到下，从外到内，从部件到零件的方法进行拆卸。在盘车前应相互关照，以免伤人或损坏机件）（一）安全部件及辅助设施的拆卸1.拆卸滑道部位的盖板看窗。2.配合仪表专业拆除压缩机的仪表部分。3•拆卸压缩机上冷却水管线（如果是冬季管线做好防冻处理）。4.拆除压缩机机组润滑油管线。5•拆卸联轴器护罩，并检查联轴器对中情况。6.拆卸联轴器螺栓并做好标记。7•检查联轴器螺栓有无咬扣、变形、断裂等损伤。8•检查联轴器膜片有无变形、断裂、毛刺等损伤。9•拆卸气阀压盖螺母，及顶丝，取下阀盖（拆气阀压盖时要对称留两个螺母，先用改锥或扳子将压盖撬开一点，证明汽缸内没有压力后才可将螺母全部卸去，以防汽缸内余压将盖冲出伤人）。10.用专用工具取下气阀制动器。11.用专用工具逐个取出各级进、排气阀。（二）拆卸压缩机各级气缸盖1.检查测量各级活塞止点间隙。2•用行车和挂在行车上的手拉葫芦吊住气缸盖，调整好手拉葫芦的合适紧度；松动缸盖螺栓，使缸盖止口脱离缸体，然后再将缸盖吊下平稳放置在枕木上；缸盖拆卸过程中，对角方向至少留两个螺栓跟随缸盖同时松动，防止汽缸余压突然顶开缸盖。（三）活塞组件的拆卸与检查1.检查、测量活塞与缸体之间的间隙。2.在活塞杆和十字头连接螺母处装上髙压油管接头和髙压油管（或专用扳手）。3.将髙压油管的另一端连接在手动液压泵上。4•压动手压泵手柄，使压力升至 145Mpa；停留20-30min。5•然后旋松活塞杆螺母和活塞杆，使其与十字头分离。6.然后安装活塞保护套用吊车配合吊下活塞组件，轻轻放到枕木上。（四）拆卸压缩机机组十字头 1•测量十字头与滑道间隙。2.拆卸十字头销压盖。3•用铜棒轻轻敲击十字头销，并取下。4•用吊车配合吊下十字头销，轻放到胶皮上。（五）拆除压缩机连杆1 首先拆卸曲轴箱盖上的螺栓，用吊车吊下曲轴箱盖。2. 在连杆螺栓螺母部位装好髙压油管接头和髙...
