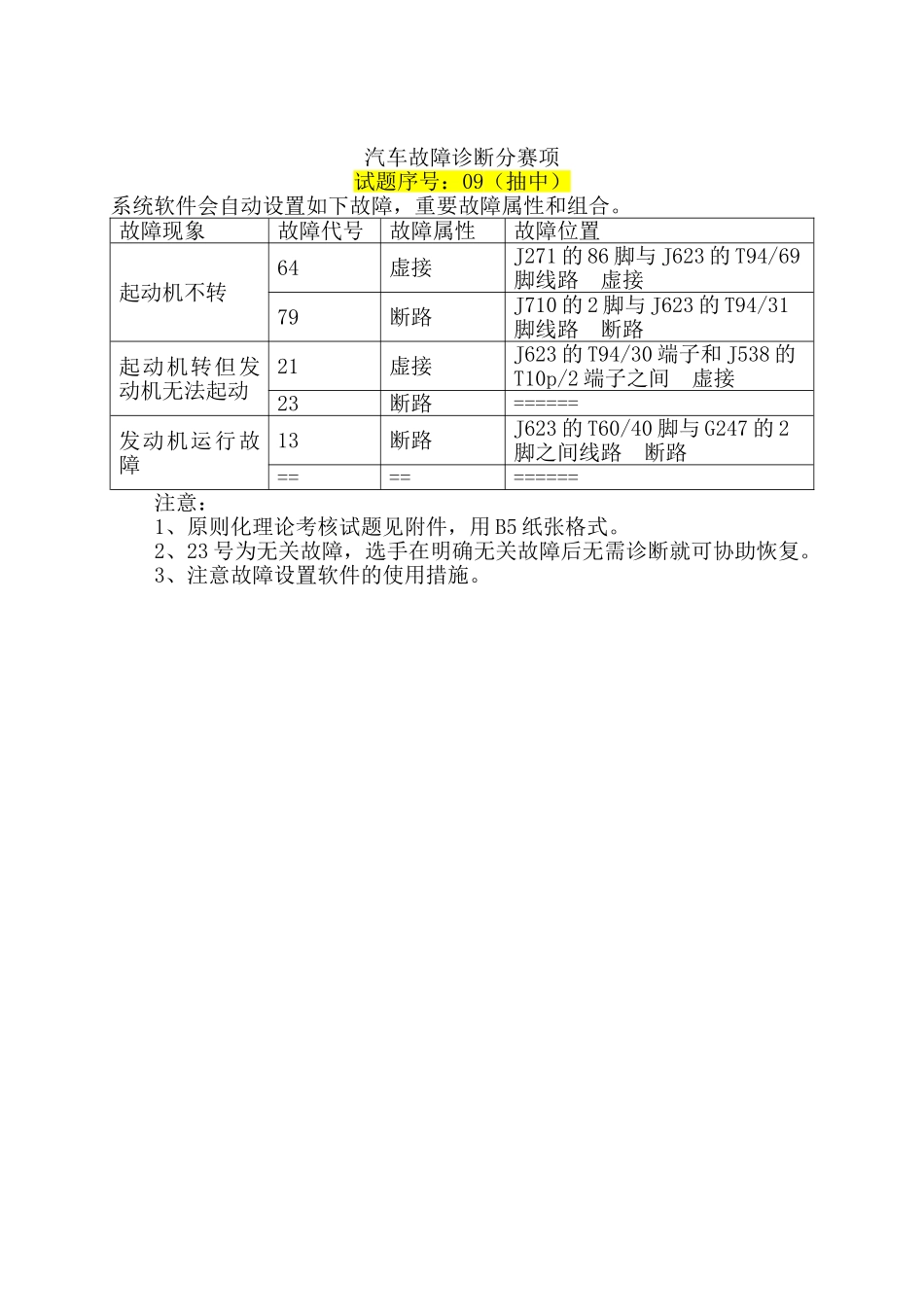

汽车故障诊断原则答案5比赛时间：60 分钟汽车故障诊断分赛项试题序号：09（抽中）系统软件会自动设置如下故障，重要故障属性和组合
故障现象故障代号故障属性故障位置起动机不转64虚接J271 的 86 脚与 J623 的 T94/69脚线路 虚接79断路J710 的 2 脚与 J623 的 T94/31脚线路 断路起动机转但发动机无法起动21虚接J623 的 T94/30 端子和 J538 的T10p/2 端子之间 虚接23断路======发动机运行故障13断路J623 的 T60/40 脚与 G247 的 2脚之间线路 断路==========注意：1、原则化理论考核试题见附件，用 B5 纸张格式
2、23 号为无关故障，选手在明确无关故障后无需诊断就可协助恢复
3、注意故障设置软件的使用措施

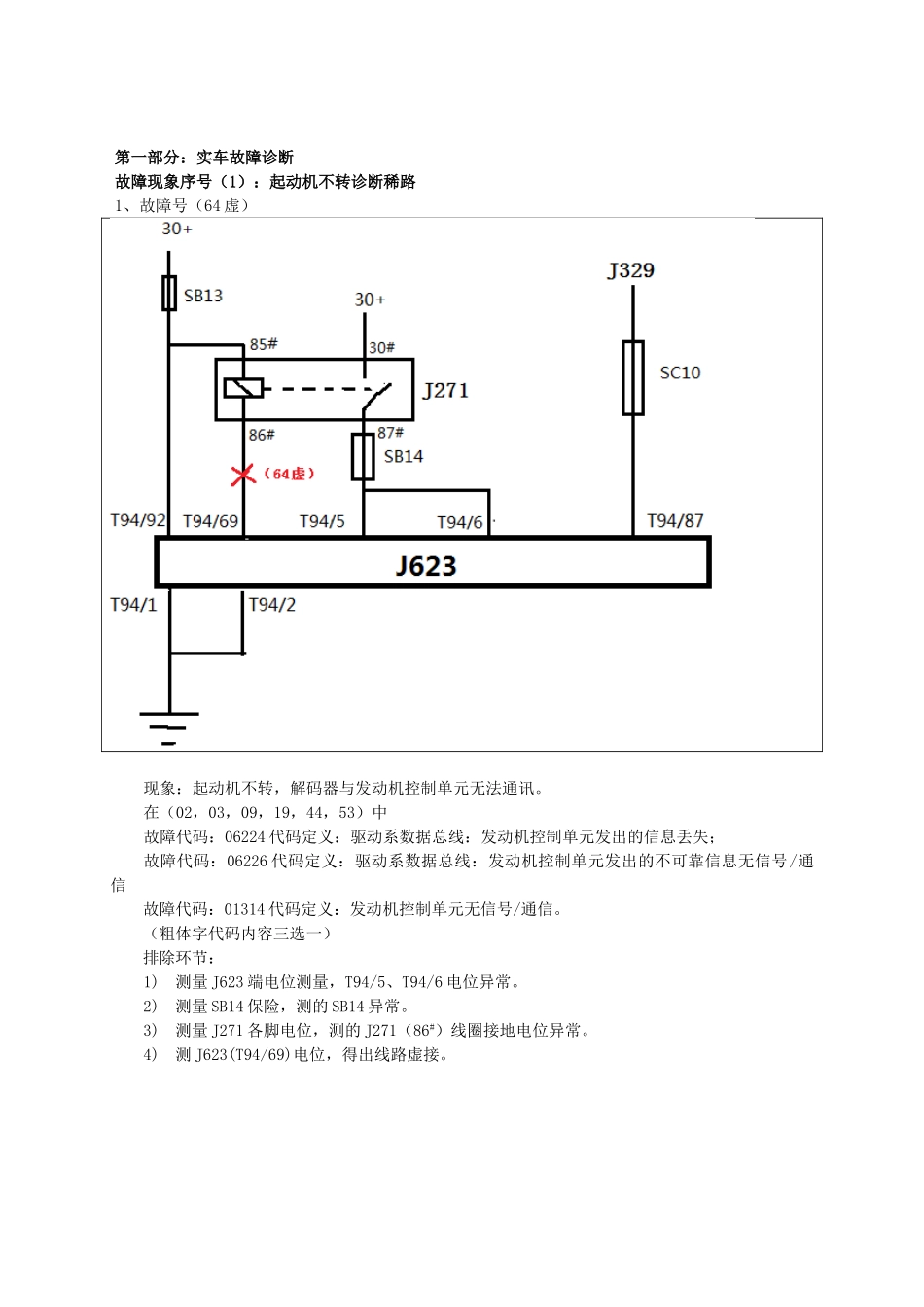

第一部分：实车故障诊断故障现象序号（1）：起动机不转诊断稀路1、故障号（64 虚）现象：起动机不转，解码器与发动机控制单元无法通讯
在（02，03，09，19，44，53）中故障代码：06224 代码定义：驱动系数据总线：发动机控制单元发出的信息丢失；故障代码：06226 代码定义：驱动系数据总线：发动机控制单元发出的不可靠信息无信号/通信故障代码：01314 代码定义：发动机控制单元无信号/通信
（粗体字代码内容三选一）排除环节：1)测量 J623 端电位测量，T94/5、T94/6 电位异常
2)测量 SB14 保险，测的 SB14 异常
3)测量 J271 各脚电位，测的 J271（86#）线圈接地电位异常
4)测 J623(T94/69)电位，得出线路虚接
2、故障号（79 断）故障现象：起动机不转，仪表指示未见异常在发动机中故障代码：12361 代码定义：起动机继电器 2 启动：断路A 方案排除环节：1) 测量 J623（T94/31）电位2) 测量 J710 的 2#电位
