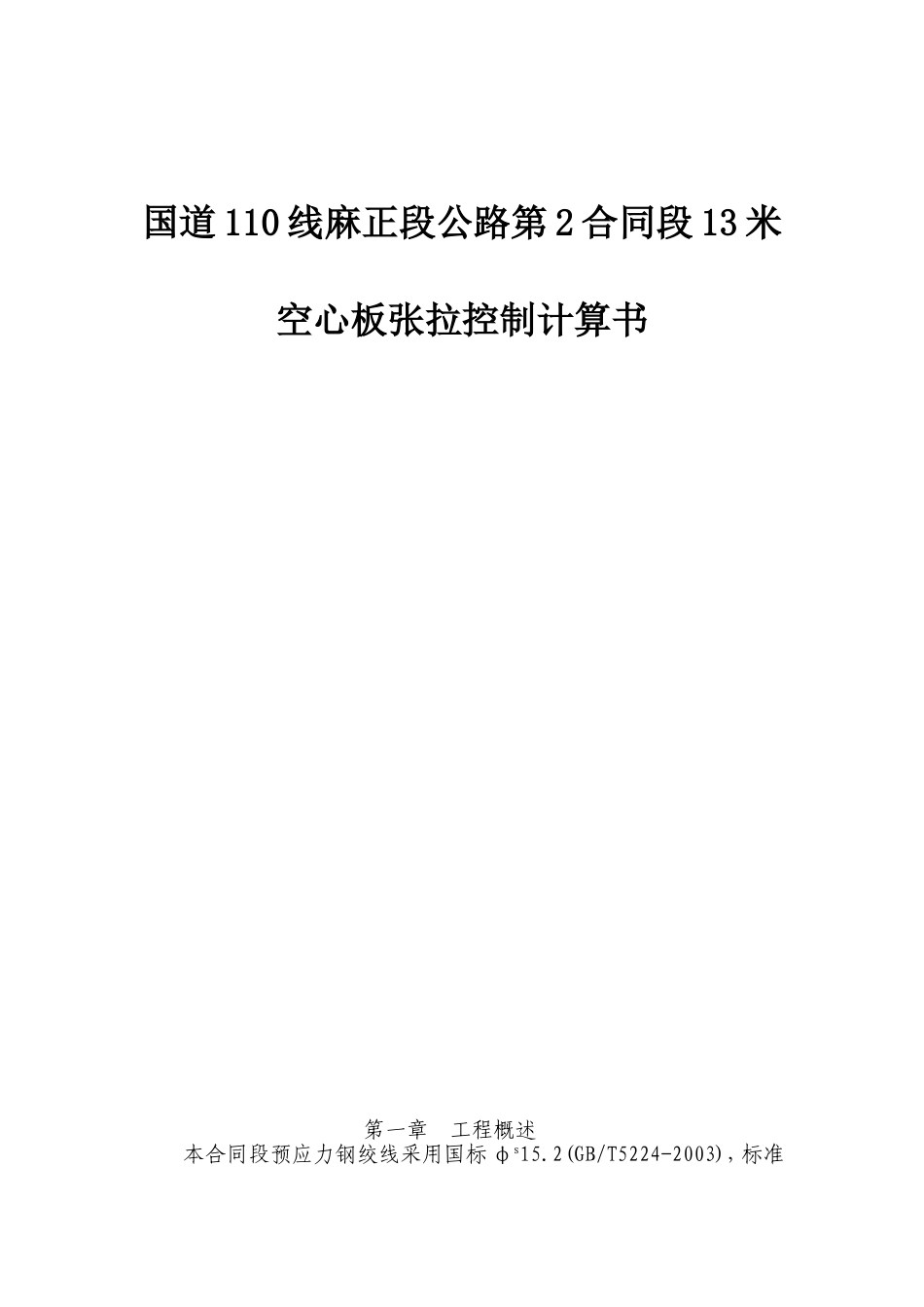

国道110线麻正段公路第2合同段13米空心板张拉控制计算书VIP专享VIP免费

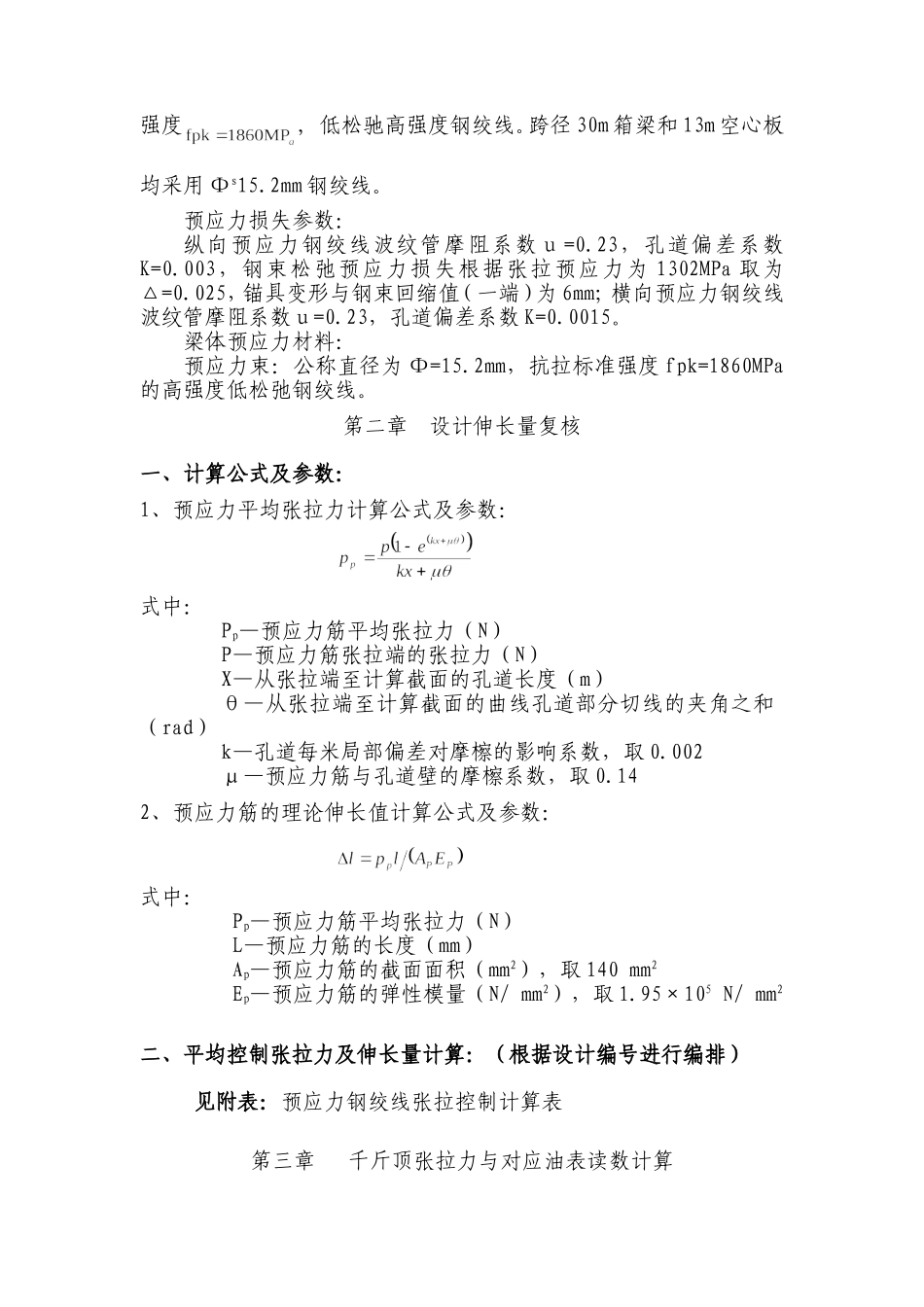

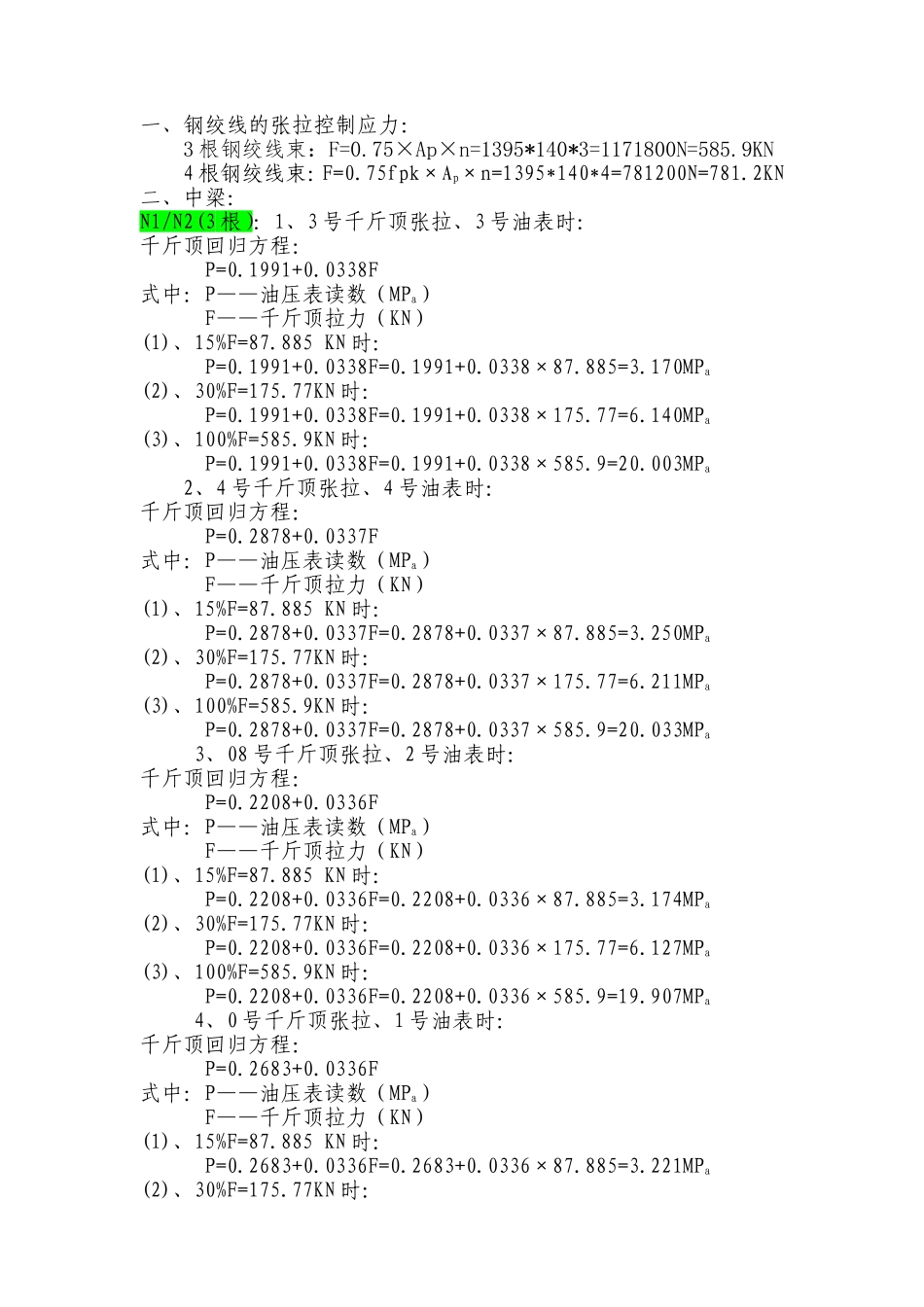

国道110线麻正段公路第2合同段13米空心板张拉控制计算书第一章工程概述本合同段预应力钢绞线采用国标φs15.2(GB/T5224-2003)，标准强度,低松驰高强度钢绞线。跨径30m箱梁和13m空心板均采用Φs15.2mm钢绞线。预应力损失参数：纵向预应力钢绞线波纹管摩阻系数ｕ=0.23，孔道偏差系数K=0.003，钢束松弛预应力损失根据张拉预应力为1302MPa取为△=0.025，锚具变形与钢束回缩值（一端）为6mm；横向预应力钢绞线波纹管摩阻系数ｕ=0.23，孔道偏差系数K=0.0015。梁体预应力材料：预应力束：公称直径为Φ=15.2mm，抗拉标准强度fpk=1860MPa的高强度低松弛钢绞线。第二章设计伸长量复核一、计算公式及参数：1、预应力平均张拉力计算公式及参数：式中：Pp—预应力筋平均张拉力（N）P—预应力筋张拉端的张拉力（N）X—从张拉端至计算截面的孔道长度（m）θ—从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad）k—孔道每米局部偏差对摩檫的影响系数，取0.002μ—预应力筋与孔道壁的摩檫系数，取0.142、预应力筋的理论伸长值计算公式及参数：式中：Pp—预应力筋平均张拉力（N）L—预应力筋的长度（mm）Ap—预应力筋的截面面积（mm2），取140mm2Ep—预应力筋的弹性模量（N/mm2），取1.95×105N/mm2二、平均控制张拉力及伸长量计算：（根据设计编号进行编排）见附表：预应力钢绞线张拉控制计算表第三章千斤顶张拉力与对应油表读数计算一、钢绞线的张拉控制应力：3根钢绞线束：F=0.75×Ap×n=1395*140*3=1171800N=585.9KN4根钢绞线束：F=0.75fpk×Ap×n=1395*140*4=781200N=781.2KN二、中梁：N1/N2(3根）：1、3号千斤顶张拉、3号油表时：千斤顶回归方程：P=0.1991+0.0338F式中：P——油压表读数（MPa）F——千斤顶拉力（KN）(1)、15%F=87.885KN时：P=0.1991+0.0338F=0.1991+0.0338×87.885=3.170MPa(2)、30%F=175.77KN时：P=0.1991+0.0338F=0.1991+0.0338×175.77=6.140MPa(3)、100%F=585.9KN时：P=0.1991+0.0338F=0.1991+0.0338×585.9=20.003MPa2、4号千斤顶张拉、4号油表时：千斤顶回归方程：P=0.2878+0.0337F式中：P——油压表读数（MPa）F——千斤顶拉力（KN）(1)、15%F=87.885KN时：P=0.2878+0.0337F=0.2878+0.0337×87.885=3.250MPa(2)、30%F=175.77KN时：P=0.2878+0.0337F=0.2878+0.0337×175.77=6.211MPa(3)、100%F=585.9KN时：P=0.2878+0.0337F=0.2878+0.0337×585.9=20.033MPa3、08号千斤顶张拉、2号油表时：千斤顶回归方程：P=0.2208+0.0336F式中：P——油压表读数（MPa）F——千斤顶拉力（KN）(1)、15%F=87.885KN时：P=0.2208+0.0336F=0.2208+0.0336×87.885=3.174MPa(2)、30%F=175.77KN时：P=0.2208+0.0336F=0.2208+0.0336×175.77=6.127MPa(3)、100%F=585.9KN时：P=0.2208+0.0336F=0.2208+0.0336×585.9=19.907MPa4、0号千斤顶张拉、1号油表时：千斤顶回归方程：P=0.2683+0.0336F式中：P——油压表读数（MPa）F——千斤顶拉力（KN）(1)、15%F=87.885KN时：P=0.2683+0.0336F=0.2683+0.0336×87.885=3.221MPa(2)、30%F=175.77KN时：P=0.2683+0.0336F=0.2683+0.0336×175.77=6.174MPa(3)、100%F=585.9KN时：P=0.2683+0.0336F=0.2683+0.0336×585.9=19.955MPa三、边梁：N1(3根）：1、3号千斤顶张拉、3号油表时：千斤顶回归方程：P=0.1991+0.0338F式中：P——油压表读数（MPa）F——千斤顶拉力（KN）(1)、15%F=87.885KN时：P=0.1991+0.0338F=0.1991+0.0338×87.885=3.170MPa(2)、30%F=175.77KN时：P=0.1991+0.0338F=0.1991+0.0338×175.77=6.140MPa(3)、100%F=585.9KN时：P=0.1991+0.0338F=0.1991+0.0338×585.9=20.003MPa2、4号千斤顶张拉、4号油表时：千斤顶回归方程：P=0.2878+0.0337F式中：P——油压表读数（MPa）F——千斤顶拉力（KN）(1)、15%F=87.885KN时：P=0.2878+0.0337F=0.2878+0.0337×87.885=3.250MPa(2)、30%F=175.77KN时：P=0.2878+0.0337F=0.2878+0.0337×175.77=6.211MPa(3)、100%F=585.9KN时：P=0.2878+0.0337F=0.2878+0.0337×585.9=20.033MPa3、08号千斤顶张拉、2号油表时：千斤顶回归方程：P=0.2208+0.0336F式中：P——油压表读数（MPa）F——千斤顶拉力（KN）(1)...
