大屏幕显示系统技术要求

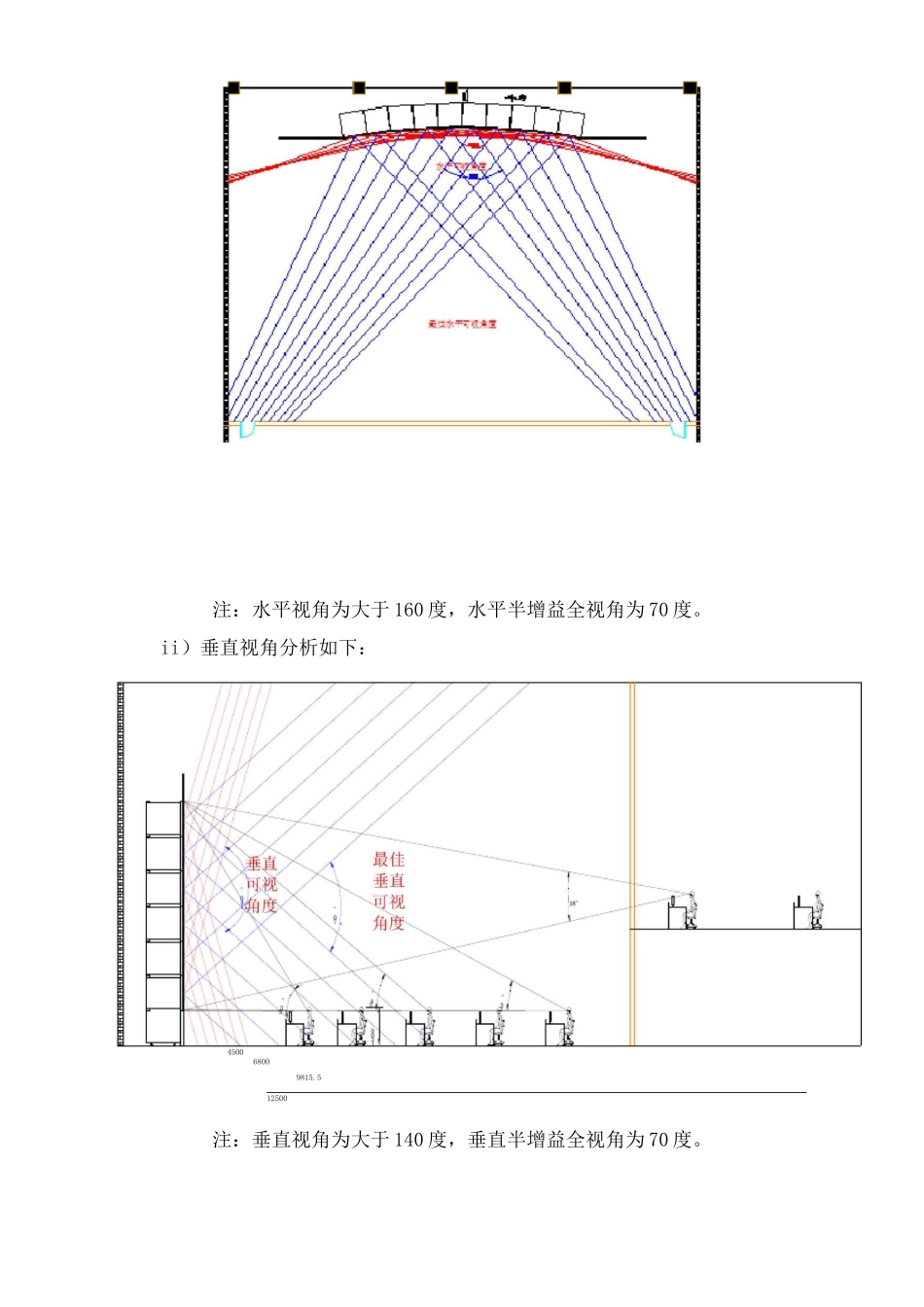

2.3.12、大屏幕显示子系统1）指挥大厅大屏幕显示系统a）系统概述在指挥中心大厅建设大屏幕显示系统，中间为无缝拼接屏，两侧及无缝拼接屏上方为 LED 显示屏。显示系统可以根据需要方便快捷的调用显示任意一路监控图像，并且具有局部放大、多模式显示等功能。要配备相应矩阵，支持模拟复合视频、数字高清视频、VGA 信号的接入。b）需求分析目前大屏显示系统采用的方式有 DLP 背投显示墙、DID 显示、MPD 显示、电视墙、LED 显示等等，但是要实现无缝拼接屏或者拼缝在 1mm 以内（肉眼几乎看不出缝隙）的大屏显示系统只有 DLP 背投显示墙和 LED 全彩显示。其中 LED 全彩显示的清晰度取决于 LED 的 ph 及点间距的值，点间距越大，清晰度越差，点间距越小，清晰度越高，目前点间距最小的为 4mm，但是 LED 大屏显示在多画面分割显示上有缺陷，图像分割的越多，LED 大屏显示的图像画面清晰度会下降的很厉害，很难显示多路高清信号，而目前第二监狱应急指挥中心图像需要显示多画面高清图像和高精准的 GIS 地图，所以 LED 大屏显示技术在第二监狱指挥中心内是不适合采用的。根据以上分析，采用高清高亮 LED 光源 DLP 投影单元的拼接大屏是能满足第二监狱指挥系统图像显示系统应用的，并且 DLP 背投显示墙已经在众多的指挥中心内采用，是目前在指挥中心内最适合采用的大屏显示技术。c）方案设计（1）总体设计说明指挥中心大厅面积 400 左右，宽度 16.7.8 米，纵深长度 24.2.米，大厅中空结构。指挥中心大屏幕显示系统根据建筑结构，规划设计规模可为：6 行 10 列 80 英寸高清高亮 LED 光源 DLP 投影单元,DLP 显示单元间采用 2°夹角弧形拼接。在 DLP 大屏幕上方和左右两侧设置双基色 LED 显示屏，左右两边LED 宽 4 米与大屏幕等高，上方 LED 高 1 米，宽度与 DLP+左右 LED 的宽度齐平。现场定制组合屏底座高度（暂定为 1.5 米）。具体尺寸图如下：24000(2)大屏视角分析i)水平视角分析如下:注：水平视角为大于 160 度，水平半增益全视角为 70 度。ii）垂直视角分析如下：450068009815.512500注：垂直视角为大于 140 度，垂直半增益全视角为 70 度。3）维护架示意图底座高度可根据现场情况确定（4）系统构架设计控制系统采用标准化、网络化、系统化、开放式的硬件结构；控制器支持所有接入信号的全屏显示、单屏显示以及任意区域显示；系统应能接入多路不同图像类型；支持计算机信号...
