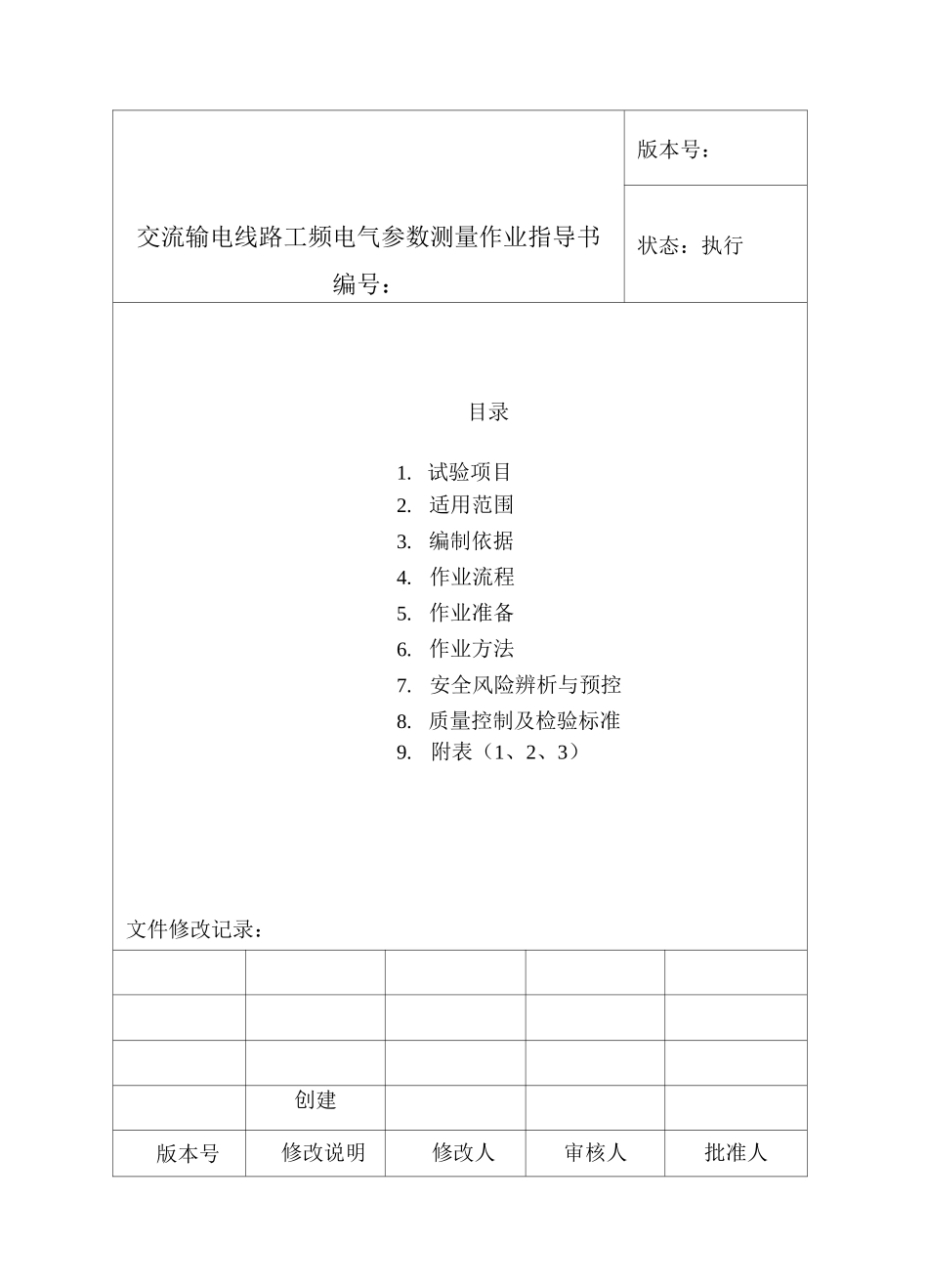

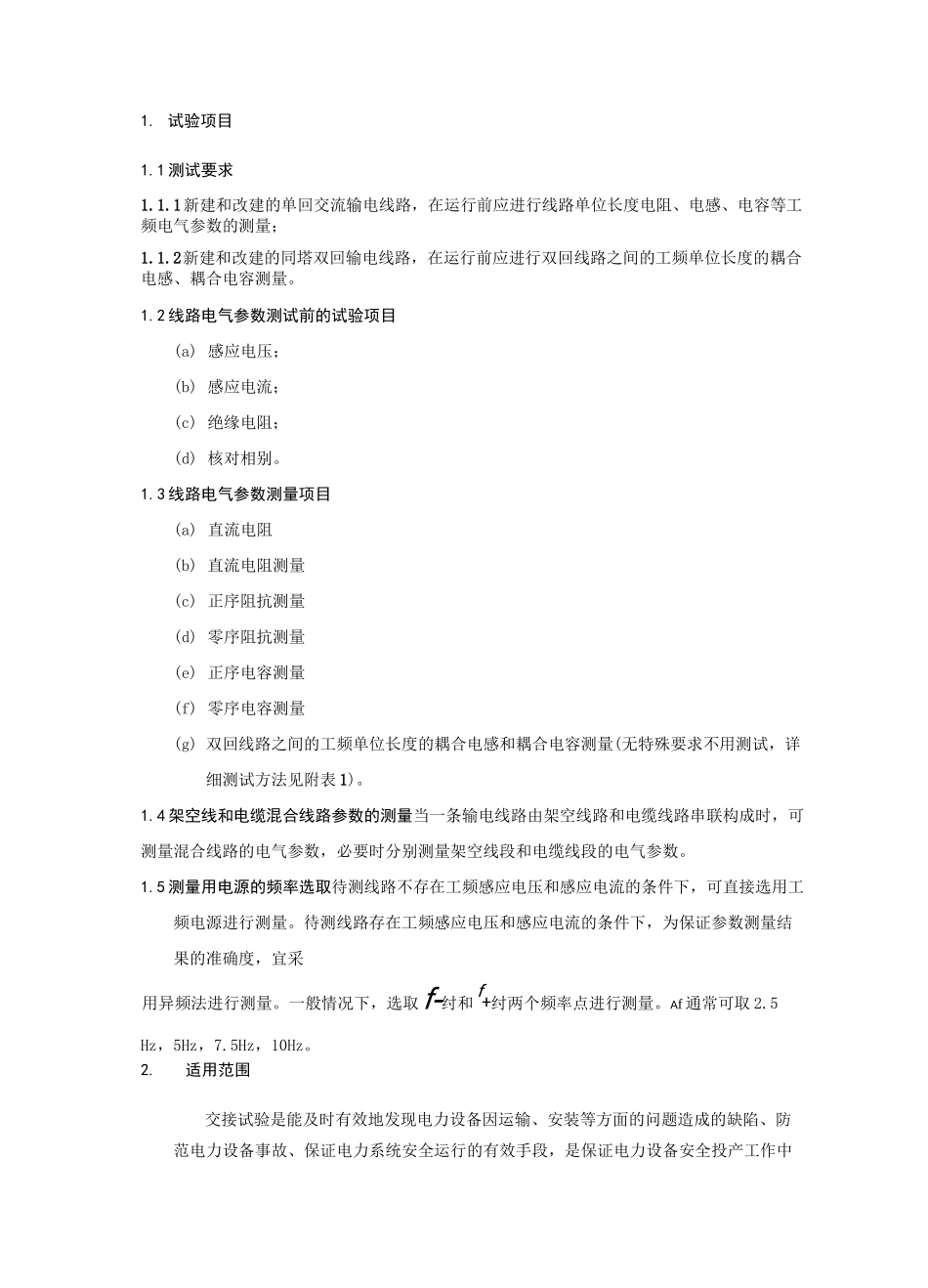

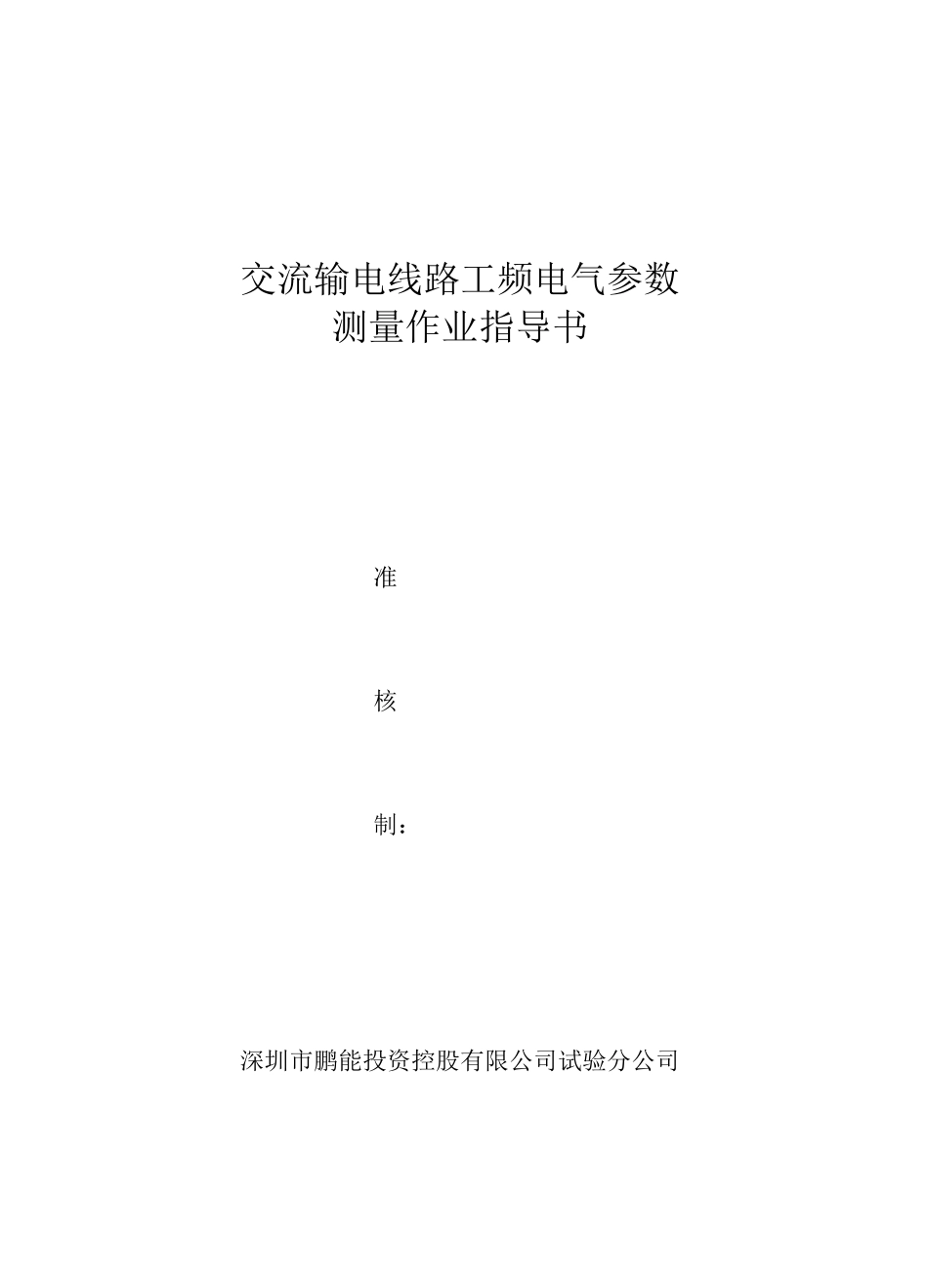

交流输电线路工频电气参数测量作业指导书准核制:深圳市鹏能投资控股有限公司试验分公司交流输电线路工频电气参数测量作业指导书编号:版本号:状态:执行目录1. 试验项目2. 适用范围3. 编制依据4.作业流程5. 作业准备6. 作业方法7.安全风险辨析与预控8. 质量控制及检验标准9.附表(1、2、3)文件修改记录:创建版本号修改说明修改人审核人批准人1. 试验项目1.1 测试要求1.1.1新建和改建的单回交流输电线路,在运行前应进行线路单位长度电阻、电感、电容等工频电气参数的测量;1.1.2新建和改建的同塔双回输电线路,在运行前应进行双回线路之间的工频单位长度的耦合电感、耦合电容测量。1.2 线路电气参数测试前的试验项目(a) 感应电压;(b) 感应电流;(c) 绝缘电阻;(d) 核对相别。1.3 线路电气参数测量项目(a) 直流电阻(b) 直流电阻测量(c) 正序阻抗测量(d) 零序阻抗测量(e) 正序电容测量(f) 零序电容测量(g) 双回线路之间的工频单位长度的耦合电感和耦合电容测量(无特殊要求不用测试,详细测试方法见附表 1)。1.4 架空线和电缆混合线路参数的测量当一条输电线路由架空线路和电缆线路串联构成时,可测量混合线路的电气参数,必要时分别测量架空线段和电缆线段的电气参数。1.5 测量用电源的频率选取待测线路不存在工频感应电压和感应电流的条件下,可直接选用工频电源进行测量。待测线路存在工频感应电压和感应电流的条件下,为保证参数测量结果的准确度,宜采用异频法进行测量。一般情况下,选取f-纣和 f+纣两个频率点进行测量。Af 通常可取 2.5Hz,5Hz,7.5Hz,10Hz。2.适用范围交接试验是能及时有效地发现电力设备因运输、安装等方面的问题造成的缺陷、防范电力设备事故、保证电力系统安全运行的有效手段,是保证电力设备安全投产工作中必不可少的一个重要环节。为了强化一次设备交接试验工作,规范交接试验现场作业,四川通源电力科技有限公司组织编制交接试验标准化作业指导书。作业指导书的编写参照国家标准、企业标准的技术规范、规定。本作业指导书适用于 llOkV〜500kV 电压等级新安装的、按照国家相关出厂试验标准试验合格的电气设备交接试验,本标准不适用于安装在煤矿井下或其他有爆炸危险场所的电气设备。3.编写依据表 3-1 编写依据序号引用资料名称1GB50150—2016 电气装置安装工程电气设备交接试验标准2DL408-1991 电业安全工作规程(发电厂和变电所电气部分)3DL/T596-1996《电力设备预防性试验规...
