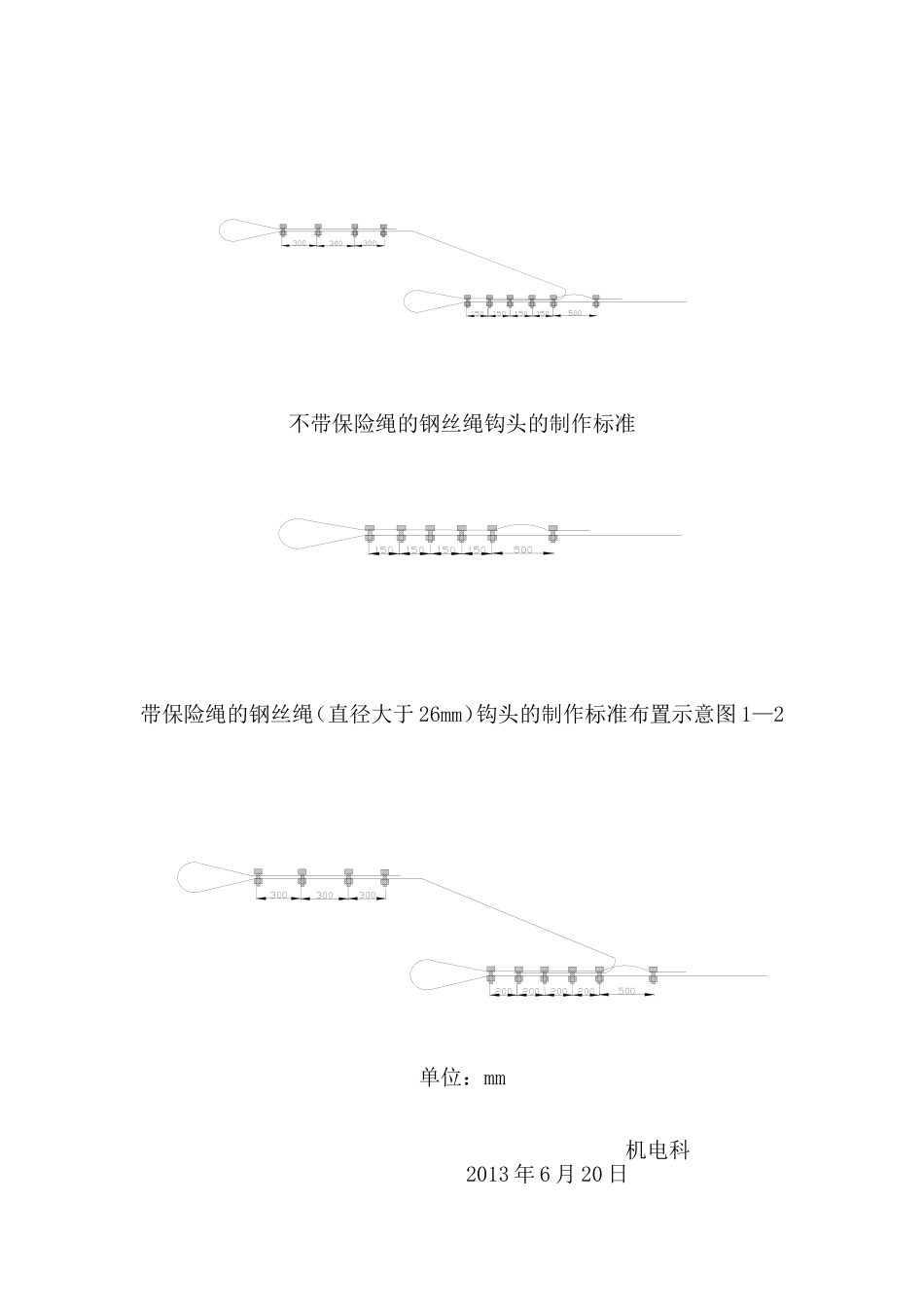

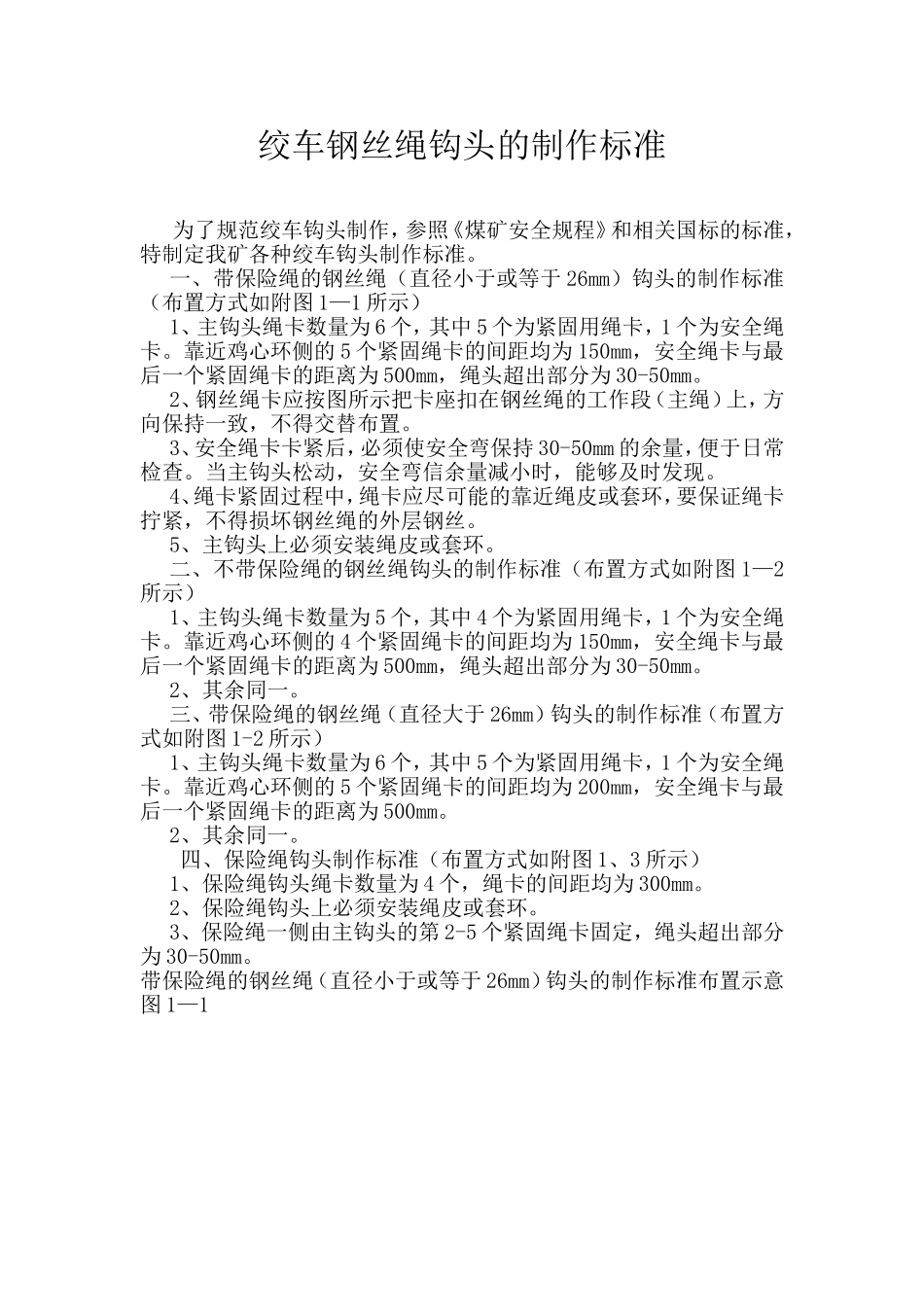

绞车钢丝绳钩头的制作标准为了规范绞车钩头制作，参照《煤矿安全规程》和相关国标的标准，特制定我矿各种绞车钩头制作标准。一、带保险绳的钢丝绳（直径小于或等于26mm）钩头的制作标准（布置方式如附图1—1所示）1、主钩头绳卡数量为6个，其中5个为紧固用绳卡，1个为安全绳卡。靠近鸡心环侧的5个紧固绳卡的间距均为150mm，安全绳卡与最后一个紧固绳卡的距离为500mm，绳头超出部分为30-50mm。2、钢丝绳卡应按图所示把卡座扣在钢丝绳的工作段（主绳）上，方向保持一致，不得交替布置。3、安全绳卡卡紧后，必须使安全弯保持30-50mm的余量，便于日常检查。当主钩头松动，安全弯信余量减小时，能够及时发现。4、绳卡紧固过程中，绳卡应尽可能的靠近绳皮或套环，要保证绳卡拧紧，不得损坏钢丝绳的外层钢丝。5、主钩头上必须安装绳皮或套环。二、不带保险绳的钢丝绳钩头的制作标准（布置方式如附图1—2所示）1、主钩头绳卡数量为5个，其中4个为紧固用绳卡，1个为安全绳卡。靠近鸡心环侧的4个紧固绳卡的间距均为150mm，安全绳卡与最后一个紧固绳卡的距离为500mm，绳头超出部分为30-50mm。2、其余同一。三、带保险绳的钢丝绳（直径大于26mm）钩头的制作标准（布置方式如附图1-2所示）1、主钩头绳卡数量为6个，其中5个为紧固用绳卡，1个为安全绳卡。靠近鸡心环侧的5个紧固绳卡的间距均为200mm，安全绳卡与最后一个紧固绳卡的距离为500mm。2、其余同一。四、保险绳钩头制作标准（布置方式如附图1、3所示）1、保险绳钩头绳卡数量为4个，绳卡的间距均为300mm。2、保险绳钩头上必须安装绳皮或套环。3、保险绳一侧由主钩头的第2-5个紧固绳卡固定，绳头超出部分为30-50mm。带保险绳的钢丝绳（直径小于或等于26mm）钩头的制作标准布置示意图1—1不带保险绳的钢丝绳钩头的制作标准带保险绳的钢丝绳（直径大于26mm）钩头的制作标准布置示意图1—2单位：mm机电科2013年6月20日
