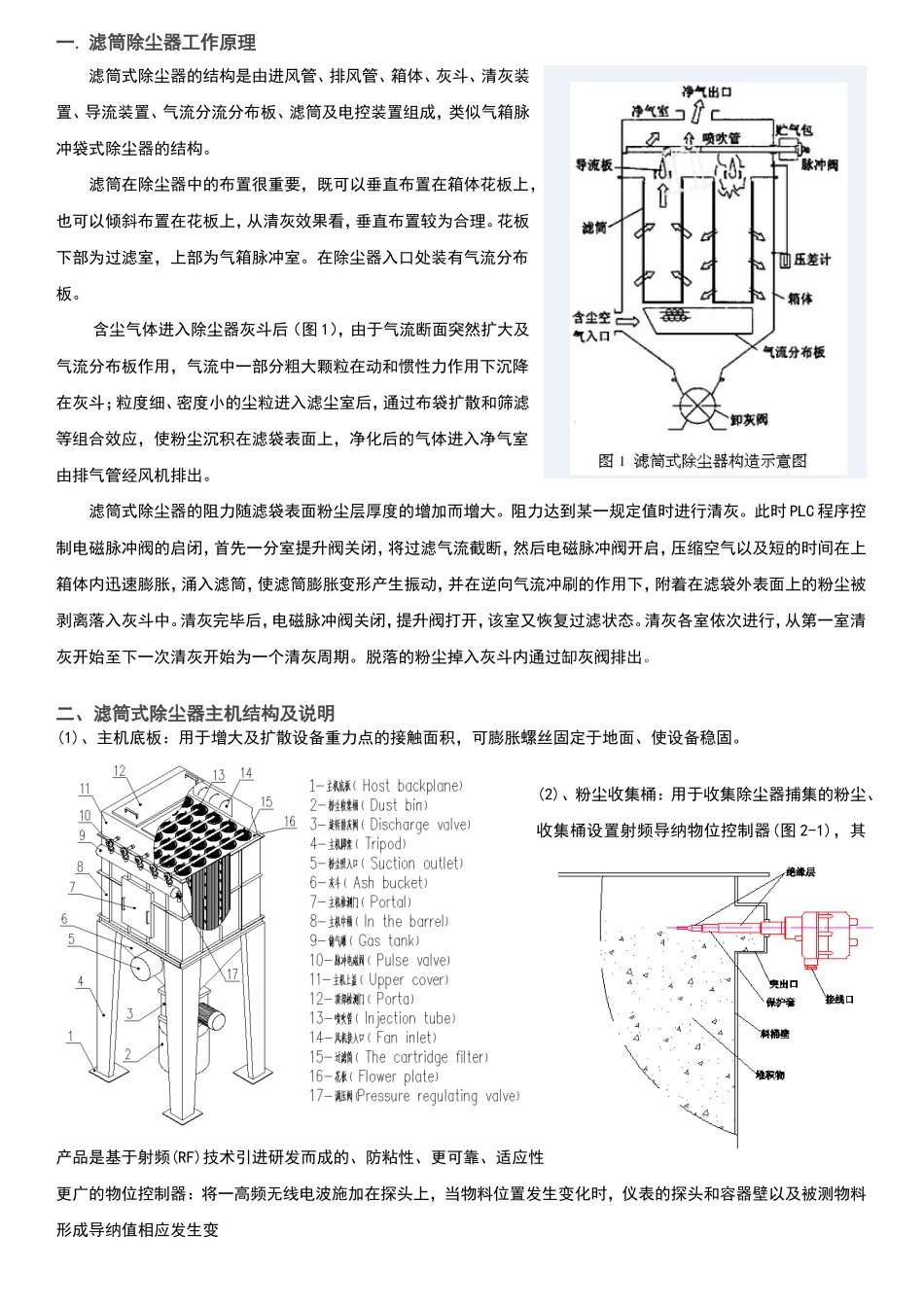

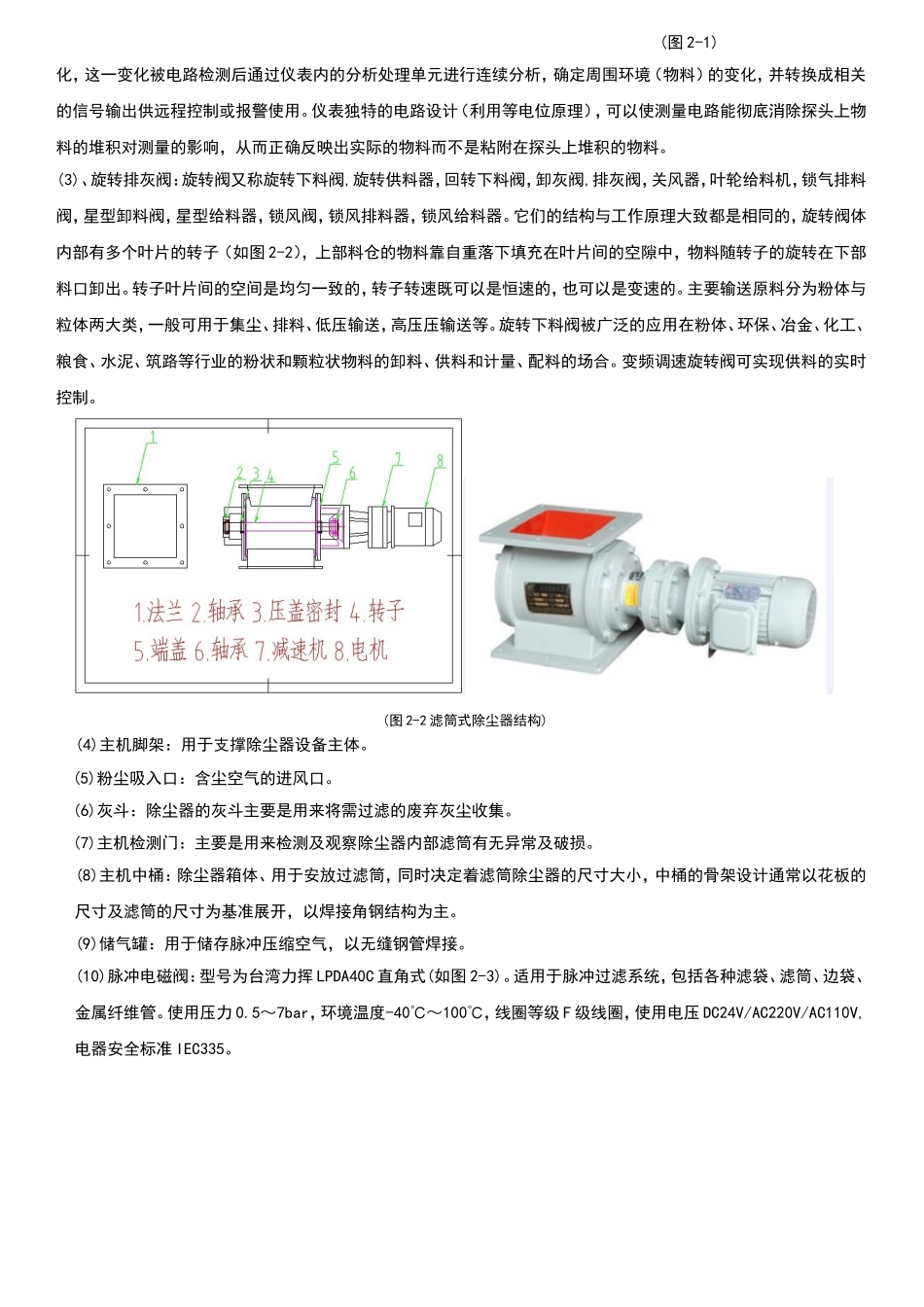

一.滤筒除尘器工作原理滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋式除尘器的结构。滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。含尘气体进入除尘器灰斗后（图1），由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布袋扩散和筛滤等组合效应，使粉尘沉积在滤袋表面上，净化后的气体进入净气室由排气管经风机排出。滤筒式除尘器的阻力随滤袋表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制电磁脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从第一室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。二、滤筒式除尘器主机结构及说明(1)、主机底板：用于增大及扩散设备重力点的接触面积，可膨胀螺丝固定于地面、使设备稳固。(2)、粉尘收集桶：用于收集除尘器捕集的粉尘、收集桶设置射频导纳物位控制器(图2-1)，其产品是基于射频(RF)技术引进研发而成的、防粘性、更可靠、适应性更广的物位控制器：将一高频无线电波施加在探头上，当物料位置发生变化时，仪表的探头和容器壁以及被测物料形成导纳值相应发生变(图2-1)化，这一变化被电路检测后通过仪表内的分析处理单元进行连续分析，确定周围环境（物料）的变化，并转换成相关的信号输出供远程控制或报警使用。仪表独特的电路设计（利用等电位原理），可以使测量电路能彻底消除探头上物料的堆积对测量的影响，从而正确反映出实际的物料而不是粘附在探头上堆积的物料。(3)、旋转排灰阀：旋转阀又称旋转下料阀,旋转供料器，回转下料阀，卸灰阀,排灰阀，关风器，叶轮给料机，锁气排料阀，星型卸料阀，星型给料器，锁风阀，锁风排料器，锁风给料器。它们的结构与工作原理大致都是相同的，旋转阀体内部有多个叶片的转子（如图2-2），上部料仓的物料靠自重落下填充在叶片间的空隙中，物料随转子的旋转在下部料口卸出。转子叶片间的空间是均匀一致的，转子转速既可以是恒速的，也可以是变速的。主要输送原料分为粉体与粒体两大类，一般可用于集尘、排料、低压输送，高压压输送等。旋转下料阀被广泛的应用在粉体、环保、冶金、化工、粮食、水泥、筑路等行业的粉状和颗粒状物料的卸料、供料和计量、配料的场合。变频调速旋转阀可实现供料的实时控制。(图2-2滤筒式除尘器结构)(4)主机脚架：用于支撑除尘器设备主体。(5)粉尘吸入口：含尘空气的进风口。(6)灰斗：除尘器的灰斗主要是用来将需过滤的废弃灰尘收集。(7)主机检测门：主要是用来检测及观察除尘器内部滤筒有无异常及破损。(8)主机中桶：除尘器箱体、用于安放过滤筒，同时决定着滤筒除尘器的尺寸大小，中桶的骨架设计通常以花板的尺寸及滤筒的尺寸为基准展开，以焊接角钢结构为主。(9)储气罐：用于储存脉冲压缩空气，以无缝钢管焊接。(10)脉冲电磁阀：型号为台湾力挥LPDA40C直角式(如图2-3)。适用于脉冲过滤系统，包括各种滤袋、滤筒、边袋、金属纤维管。使用压力0.5～7bar，环境温度-40℃～100℃，线圈等级F级线圈，使用电压DC24V/AC220V/AC110V,电器安全标准IEC335。(图2-3脉冲电磁阀结构图)(11)主机上盖：用于隔绝除尘器中桶及固定脉冲喷吹管，风机连接上盖过滤后的洁净空气经风机排放。(12)顶部检测门：主要是用于更换过滤筒。过滤筒为上拆式设计，当过滤筒需要更换时，可打开顶部检测门，松动滤筒螺栓后取出滤筒。(13)喷吹管：喷吹管采用1.5寸3mm厚无缝碳钢焊管制作、一端连接脉冲电磁阀，当PLC程控仪输出脉冲信号时、储气罐内存储的高压空...
