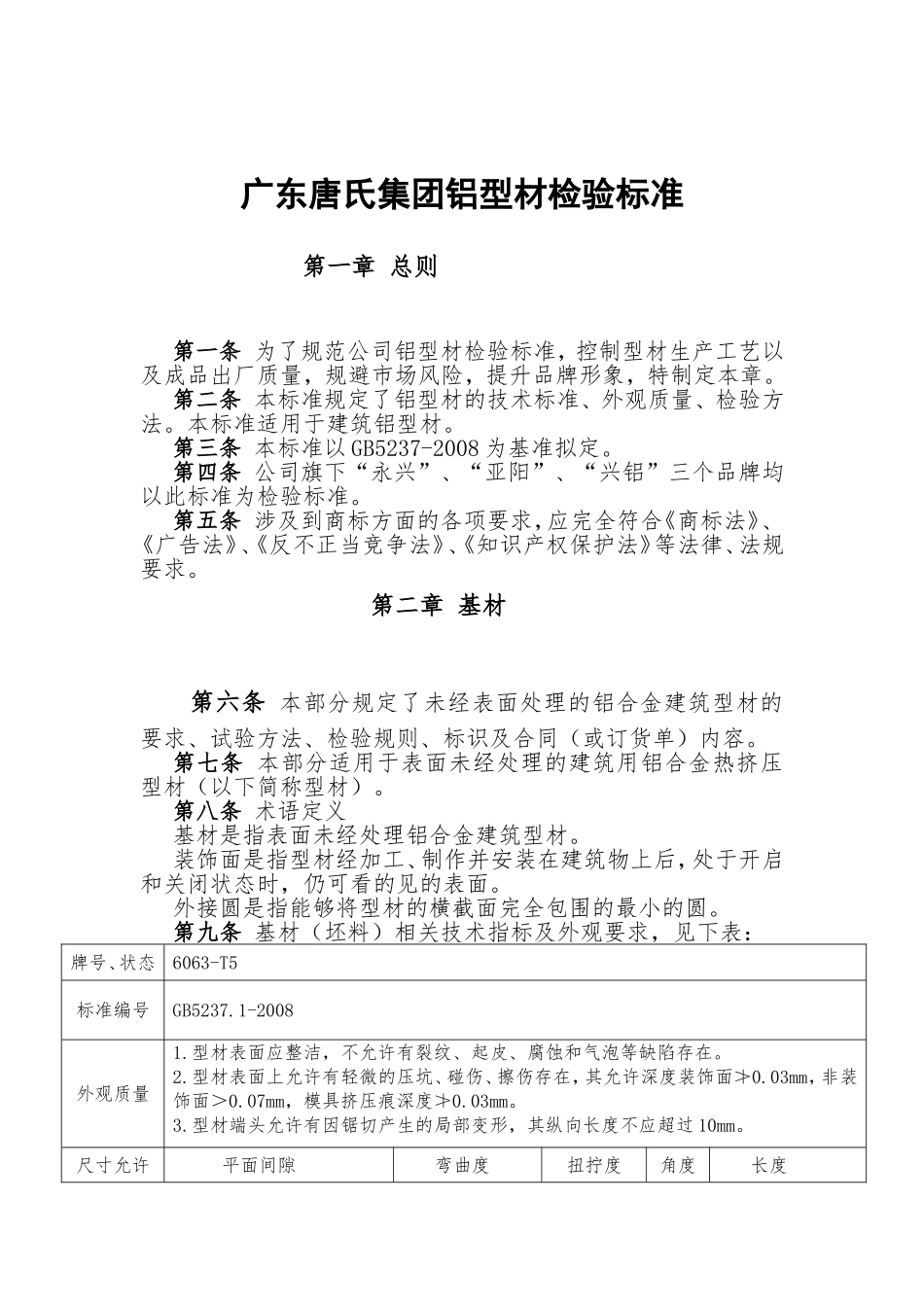

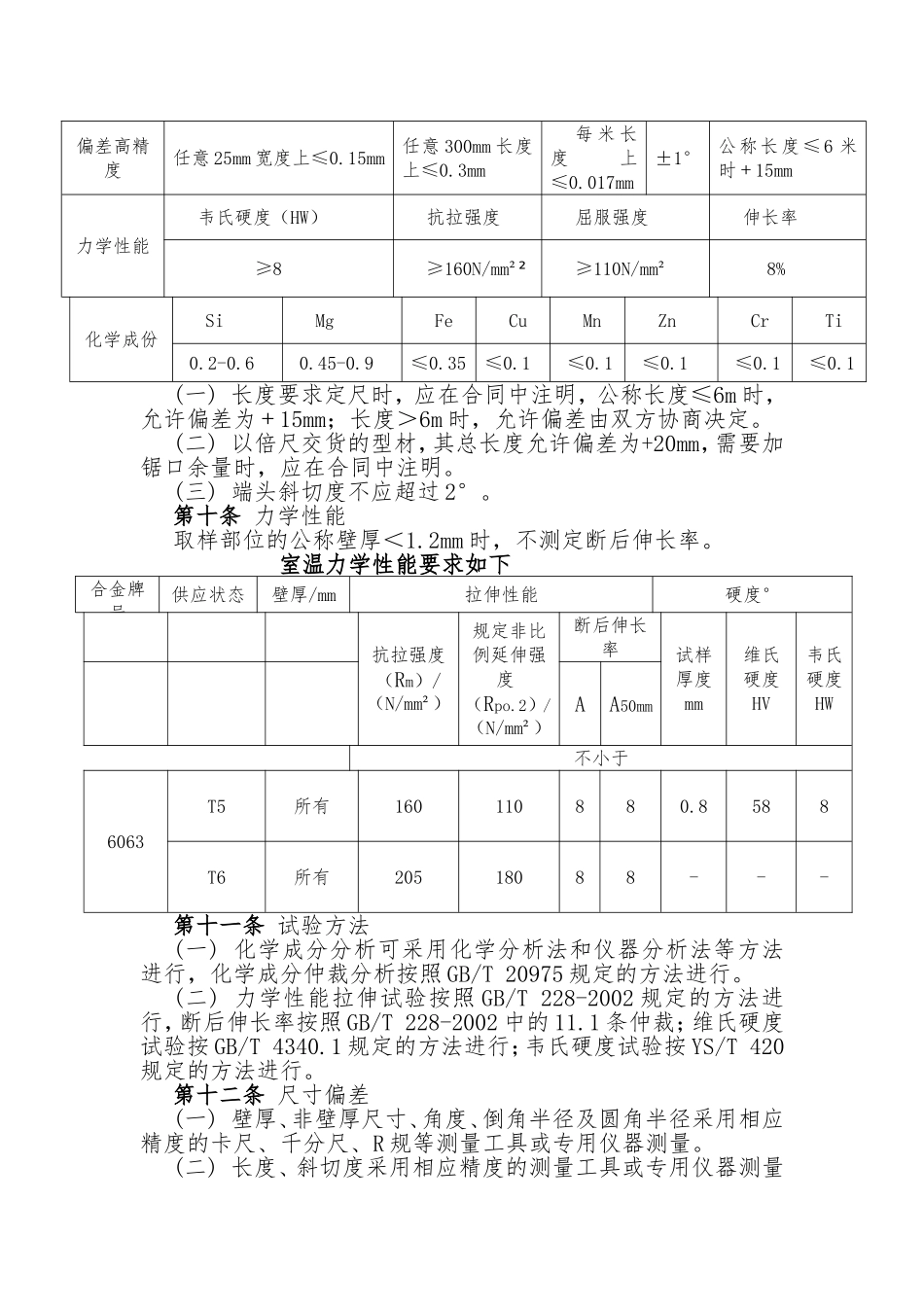

广东唐氏集团铝型材检验标准第一章总则第一条为了规范公司铝型材检验标准，控制型材生产工艺以及成品出厂质量，规避市场风险，提升品牌形象，特制定本章。第二条本标准规定了铝型材的技术标准、外观质量、检验方法。本标准适用于建筑铝型材。第三条本标准以GB5237-2008为基准拟定。第四条公司旗下“永兴”、“亚阳”、“兴铝”三个品牌均以此标准为检验标准。第五条涉及到商标方面的各项要求，应完全符合《商标法》、《广告法》、《反不正当竞争法》、《知识产权保护法》等法律、法规要求。第二章基材第六条本部分规定了未经表面处理的铝合金建筑型材的要求、试验方法、检验规则、标识及合同（或订货单）内容。第七条本部分适用于表面未经处理的建筑用铝合金热挤压型材（以下简称型材）。第八条术语定义基材是指表面未经处理铝合金建筑型材。装饰面是指型材经加工、制作并安装在建筑物上后，处于开启和关闭状态时，仍可看的见的表面。外接圆是指能够将型材的横截面完全包围的最小的圆。第九条基材（坯料）相关技术指标及外观要求，见下表：牌号、状态6063-T5标准编号GB5237.1-2008外观质量1.型材表面应整洁，不允许有裂纹、起皮、腐蚀和气泡等缺陷存在。2.型材表面上允许有轻微的压坑、碰伤、擦伤存在，其允许深度装饰面≯0.03mm，非装饰面＞0.07mm，模具挤压痕深度≯0.03mm。3.型材端头允许有因锯切产生的局部变形，其纵向长度不应超过10mm。尺寸允许平面间隙弯曲度扭拧度角度长度偏差高精度任意25mm宽度上≤0.15mm任意300mm长度上≤0.3mm每米长度上≤0.017mm±1°公称长度≤6米时﹢15mm力学性能韦氏硬度（HW）抗拉强度屈服强度伸长率≥8≥160N/mm²²≥110N/mm²8%化学成份SiMgFeCuMnZnCrTi0.2-0.60.45-0.9≤0.35≤0.1≤0.1≤0.1≤0.1≤0.1(一)长度要求定尺时，应在合同中注明，公称长度≤6m时，允许偏差为﹢15mm；长度＞6m时，允许偏差由双方协商决定。(二)以倍尺交货的型材，其总长度允许偏差为+20mm，需要加锯口余量时，应在合同中注明。(三)端头斜切度不应超过2°。第十条力学性能取样部位的公称壁厚＜1.2mm时，不测定断后伸长率。室温力学性能要求如下合金牌号供应状态壁厚/mm拉伸性能硬度°抗拉强度（Rm）/（N/mm²）规定非比例延伸强度（Rpo.2）/（N/mm²）断后伸长率试样厚度mm维氏硬度HV韦氏硬度HWAA50mm不小于6063T5所有160110880.8588T6所有20518088---第十一条试验方法(一)化学成分分析可采用化学分析法和仪器分析法等方法进行，化学成分仲裁分析按照GB/T20975规定的方法进行。(二)力学性能拉伸试验按照GB/T228-2002规定的方法进行，断后伸长率按照GB/T228-2002中的11.1条仲裁；维氏硬度试验按GB/T4340.1规定的方法进行；韦氏硬度试验按YS/T420规定的方法进行。第十二条尺寸偏差(一)壁厚、非壁厚尺寸、角度、倒角半径及圆角半径采用相应精度的卡尺、千分尺、R规等测量工具或专用仪器测量。(二)长度、斜切度采用相应精度的测量工具或专用仪器测量第十三条外观质量在自然散射光下，以正常视力（不使用放大器）检查型材外观。对缺陷深度不能确定时，可采用打磨测量法。第十四条检验规则(一)检验和验收型材由供方进行检验，保证型材质量符合本部分（或合同）要求，并填写质量证明书。(二)需方可对收到的型材按照本部分规定进行检验，当检验结果与本部分或合同的规定不符时，应按本部分的规定向供方提出，双方可协商解决。属于外观质量及尺寸偏差的异议，应在收到型材十五天内提出，属于其他性能的异议，可在收到型材之日起一个月内提出。如需仲裁，仲裁取样在需方，由供需双方共同进行。第十五条检验项目每批型材均应进行化学成分、尺寸偏差、力学性能、外观质量的检查。取样位置和取样数量要求检验结果的判定及处理(一)化学成分不合格时，判定该批不合格。(二)尺寸偏差不合格时，判定该批不合格。但允许逐根检验，合格者交货。(三)外观质量不合格时，判定该件不合格。(四)力学性能实验结果有任何一试样不合格时，应从该批（炉）型材（包括原不合格型材）重取双倍数量的试样重复试验，重复试验结果全部合格，则判该批型材合格；若重复试验结果仍有试样不合格时，则判该批...
