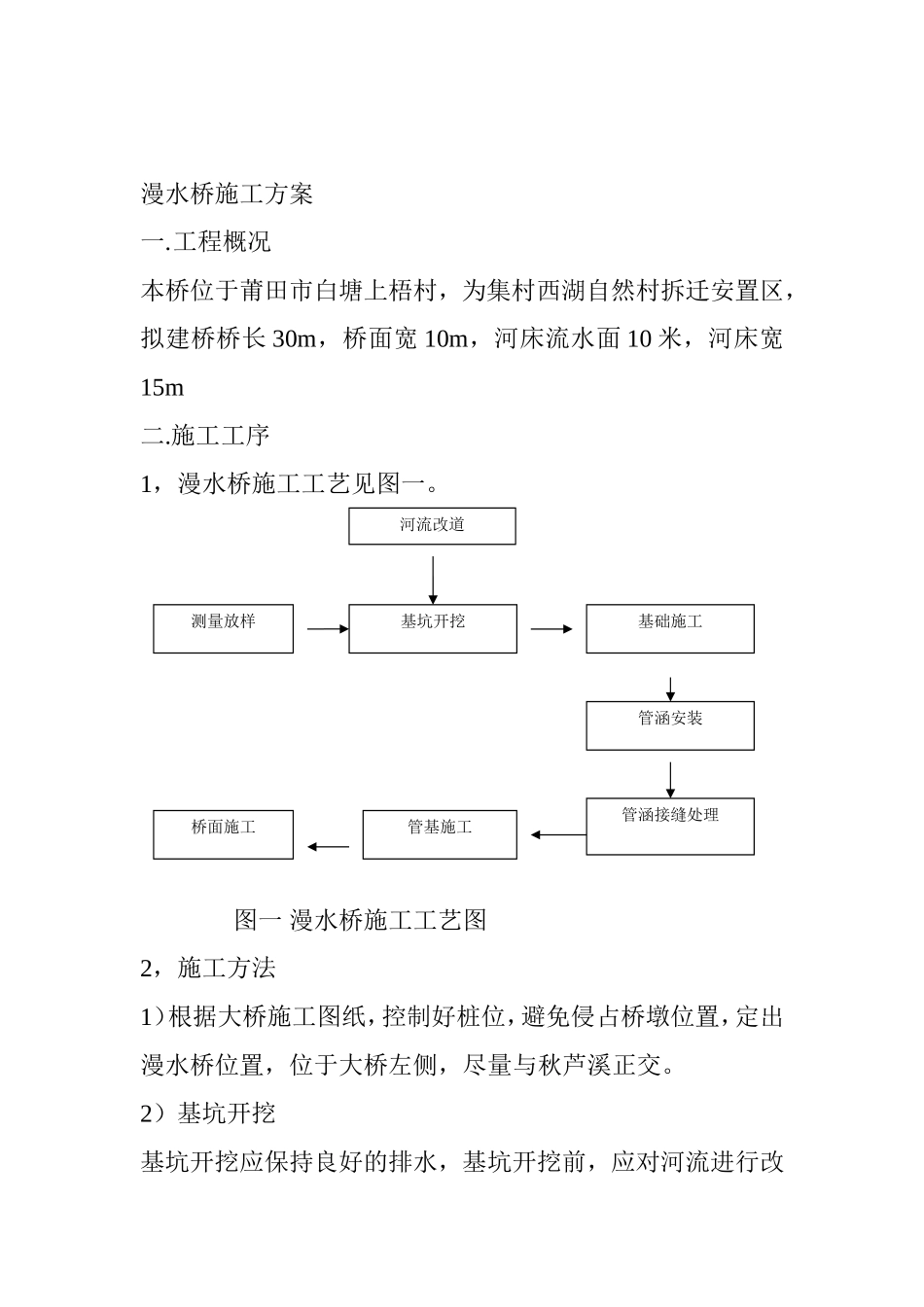

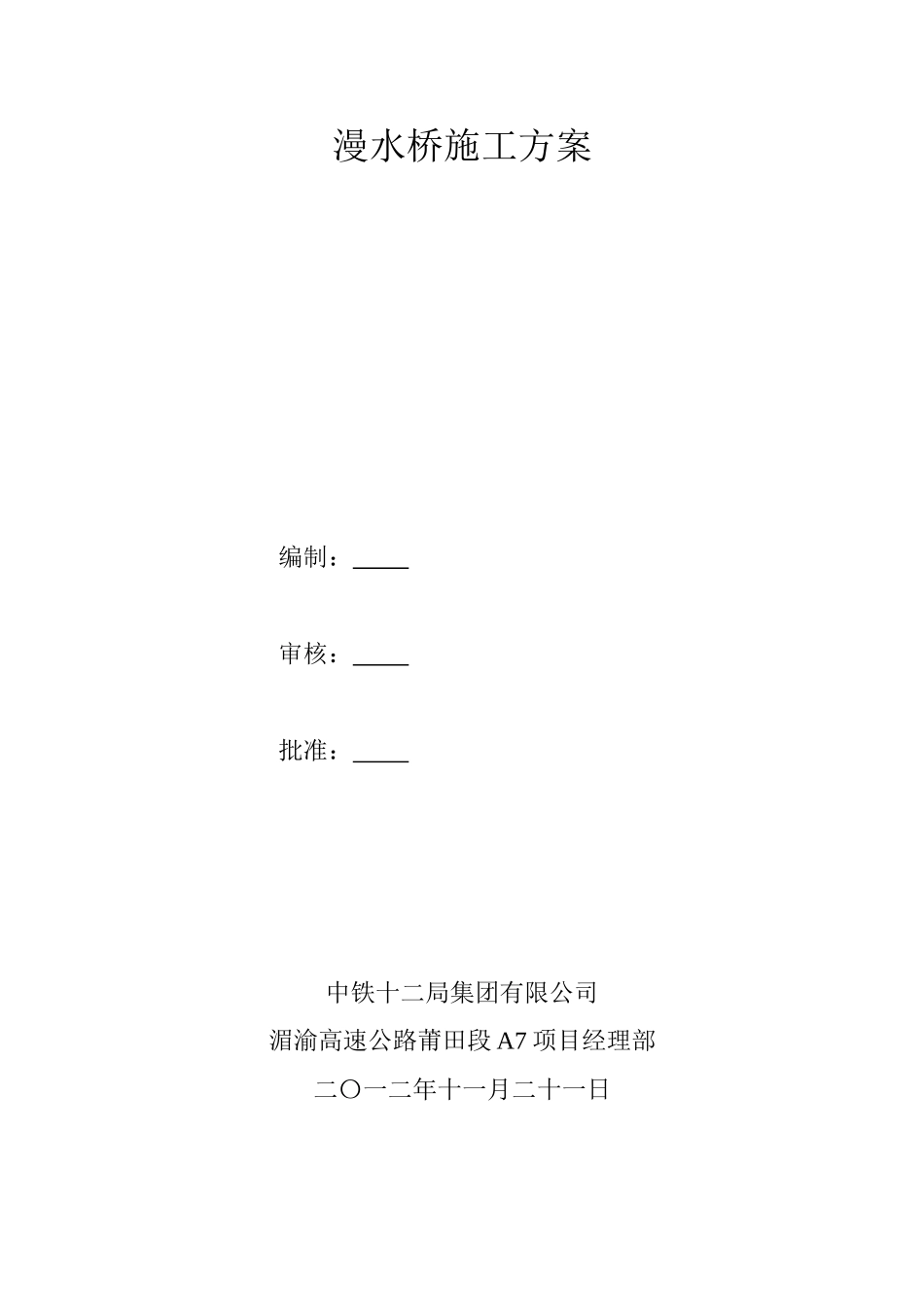

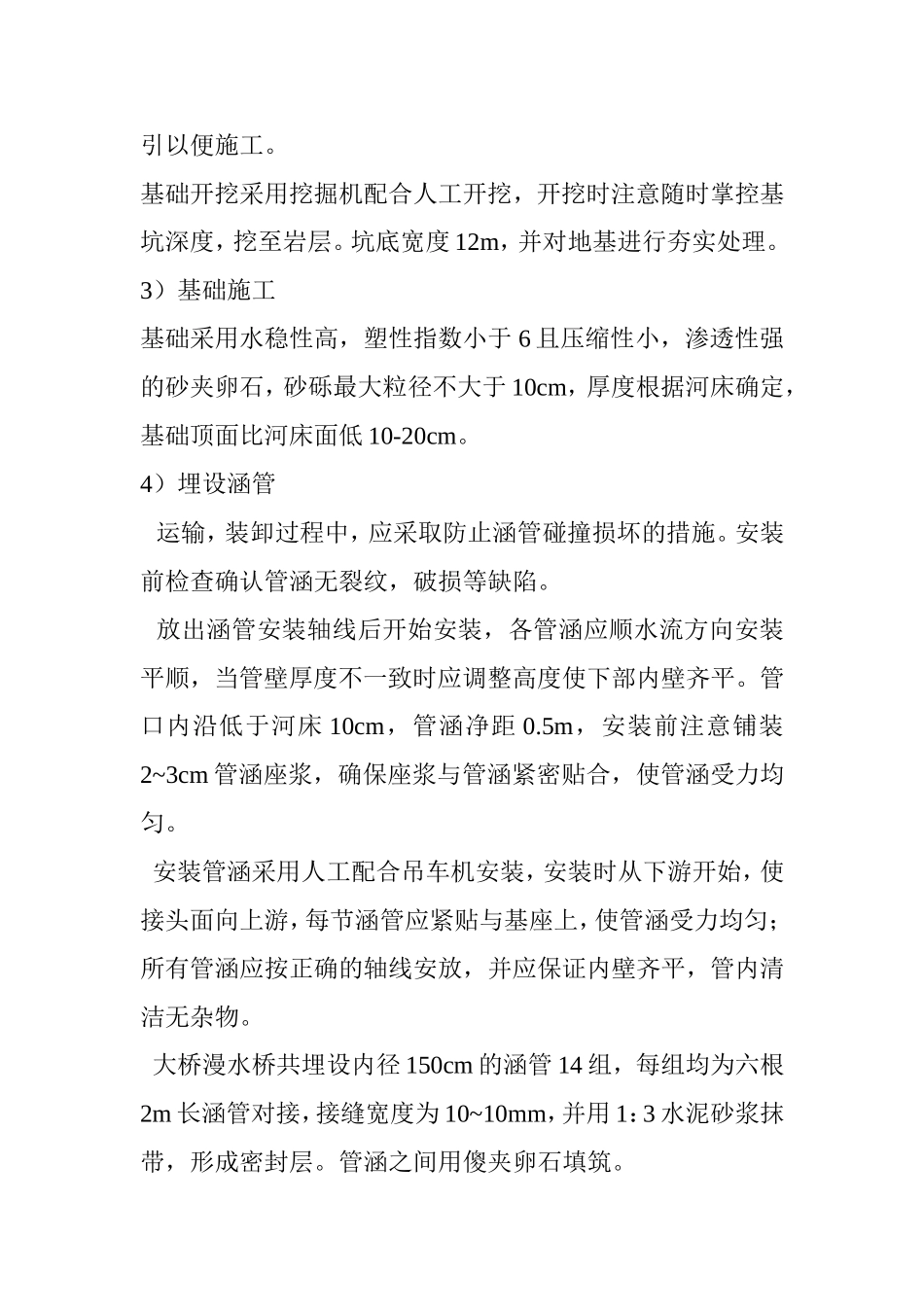

漫水桥施工方案编制：审核：批准：中铁十二局集团有限公司湄渝高速公路莆田段A7项目经理部二〇一二年十一月二十一日漫水桥施工方案一.工程概况本桥位于莆田市白塘上梧村，为集村西湖自然村拆迁安置区，拟建桥桥长30m，桥面宽10m，河床流水面10米，河床宽15m二.施工工序1，漫水桥施工工艺见图一。图一漫水桥施工工艺图2，施工方法1）根据大桥施工图纸，控制好桩位，避免侵占桥墩位置，定出漫水桥位置，位于大桥左侧，尽量与秋芦溪正交。2）基坑开挖基坑开挖应保持良好的排水，基坑开挖前，应对河流进行改河流改道测量放样基坑开挖基础施工管涵安装桥面施工管基施工管涵接缝处理引以便施工。基础开挖采用挖掘机配合人工开挖，开挖时注意随时掌控基坑深度，挖至岩层。坑底宽度12m，并对地基进行夯实处理。3）基础施工基础采用水稳性高，塑性指数小于6且压缩性小，渗透性强的砂夹卵石，砂砾最大粒径不大于10cm，厚度根据河床确定，基础顶面比河床面低10-20cm。4）埋设涵管运输，装卸过程中，应采取防止涵管碰撞损坏的措施。安装前检查确认管涵无裂纹，破损等缺陷。放出涵管安装轴线后开始安装，各管涵应顺水流方向安装平顺，当管壁厚度不一致时应调整高度使下部内壁齐平。管口内沿低于河床10cm，管涵净距0.5m，安装前注意铺装2~3cm管涵座浆，确保座浆与管涵紧密贴合，使管涵受力均匀。安装管涵采用人工配合吊车机安装，安装时从下游开始，使接头面向上游，每节涵管应紧贴与基座上，使管涵受力均匀；所有管涵应按正确的轴线安放，并应保证内壁齐平，管内清洁无杂物。大桥漫水桥共埋设内径150cm的涵管14组，每组均为六根2m长涵管对接，接缝宽度为10~10mm，并用1：3水泥砂浆抹带，形成密封层。管涵之间用傻夹卵石填筑。5）桥面施工管顶使用砂夹卵石覆盖，覆盖层厚度不小于50cm。桥面浇筑50cm厚C30混凝土，采用单层12钢筋网，按照@15x@15cm布置，保护层5cm。混凝土采用滚筒搅拌机拌和，混凝土所有砂石材料，水泥均应符合技术要求，严格按实验室给定的施工配合比拌制混凝土，拌和均匀。采用50型插入式振捣棒振捣，振捣时应快进慢出，振捣均匀，密实，混凝土表面无气泡方可停止振捣。混凝土养护采用塑料薄膜覆盖洒水养护，待砼强度达到要求后方可恢复河流。三.主要工程数量序号项目数量单位备注1混凝土150m32浆砌片石187.2m33钢筋3588kg4圆管160m5砂夹卵石1875m35涂料2桶一桶黄色，一桶白色四.主要设备配置漫水桥施工主要用到的设备有挖掘机一台，滚筒搅拌机一台，抽水机一台，全站仪一台，生活用车一辆。五.劳动力配置序号项目人数工程项目1驾驶员6施工车辆2操作手3工程机械操作3施工管理人员3现场管理4安全质量管理人员3现场安全管理及质量验收5测量人员6现场施工测量6普通工人20配合现场施工六.便桥平面位置图漫水桥布置图见附图七.质量保证措施建立项目经理为工程质量第一负责人的工程质量管理机构和以项目总工程师负责的工程技术，质检，实验，测量监控四位一体的质量保证体系，严格施工过程中的质量控制；同时为质检，实验，测量体系配备工作态度认真，责任心强和技术水平高的工程技术人员，从人员的素质上确保工程质量。八.安全保证措施1，建立安全技术交底制度，每道工序在施工前除有质量保证措施交底外还必须有安全技术书面交底，并有交底人和接受人的签字认可，安全员的见证，使安全施工管理的第一关具有可追溯性。2，充分发挥施工安全检查组的作用，做到工前讲安全，工间查安全，工后评安全，使安全工作善始善终地贯穿于整个施工生产过程。3，机械安全管理措施：设备管理人员不得擅自离岗，同时要经常规检查各种施工机械的状态，保证施工机械不带病作业，所有机械工机具设备和高空作业设备均应定期检查并有安全员的签字和记录。4，施工人员上岗操作一律配戴安全帽，特殊工种要经过专业培训并持证上岗。九、环境保证措施1、禁止废料、废方随地堆放；2、禁止向河道丢弃垃圾，废物等；3、施工期间主要噪声来源施工机械等，调整施工时间，避免对村庄的噪音影响。4、尽量减少大型机械在夜间行驶操作。漫水桥防洪抢险应急预案为提高我部的快速反应能力，有组织、有计划、有步骤的开展抗...
