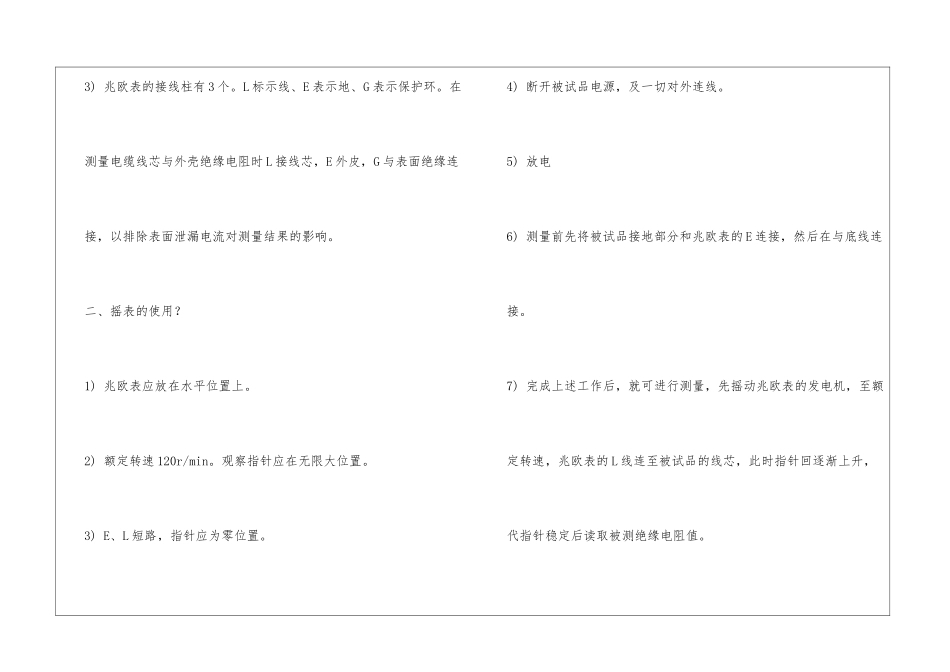

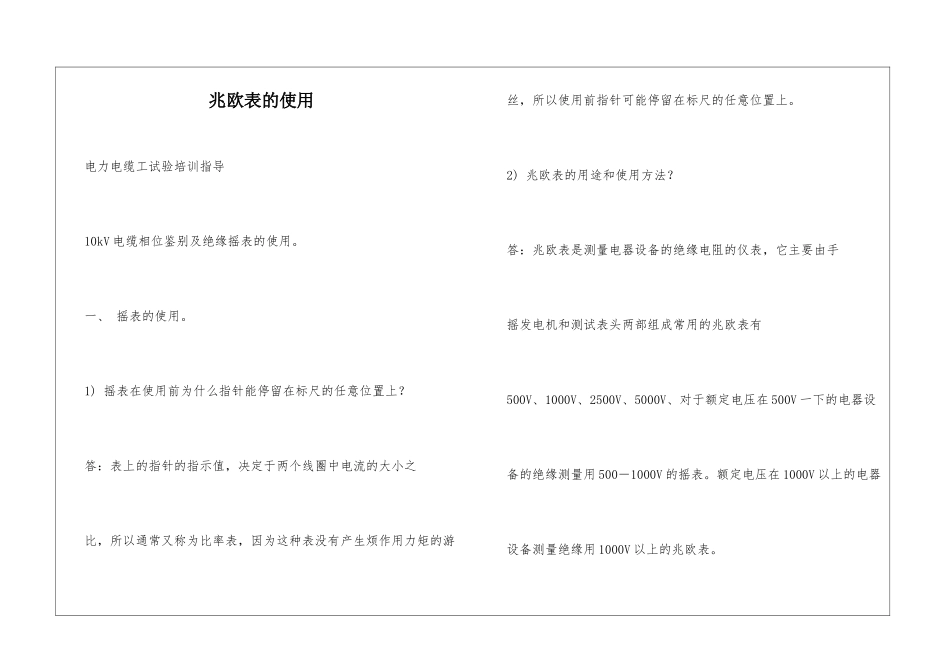

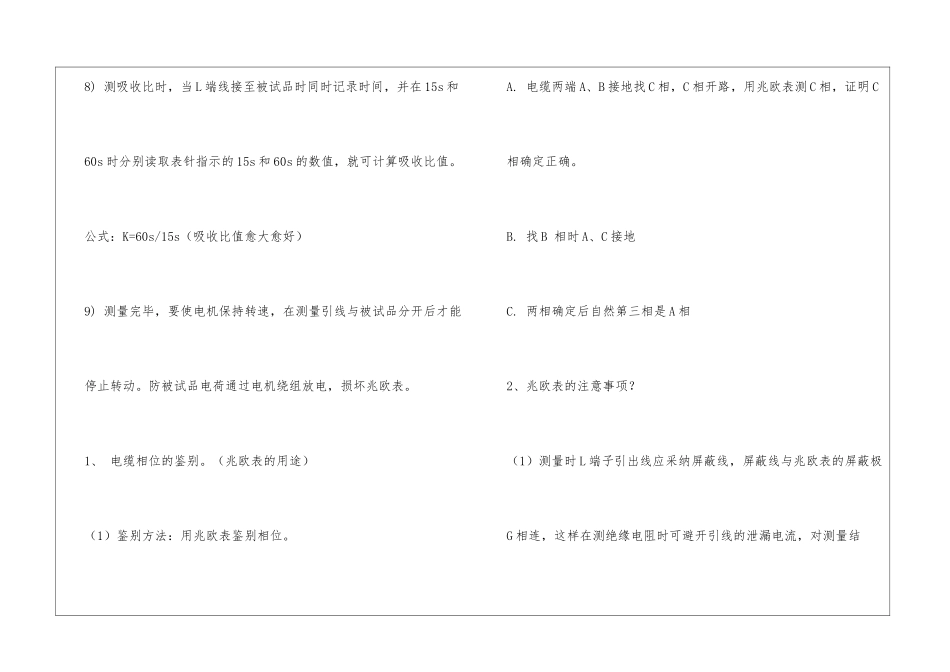

兆欧表的使用电力电缆工试验培训指导10kV 电缆相位鉴别及绝缘摇表的使用。一、 摇表的使用。1) 摇表在使用前为什么指针能停留在标尺的任意位置上?答:表上的指针的指示值,决定于两个线圈中电流的大小之比,所以通常又称为比率表,因为这种表没有产生烦作用力矩的游丝,所以使用前指针可能停留在标尺的任意位置上。2) 兆欧表的用途和使用方法?答:兆欧表是测量电器设备的绝缘电阻的仪表,它主要由手摇发电机和测试表头两部组成常用的兆欧表有500V、1000V、2500V、5000V、对于额定电压在 500V 一下的电器设备的绝缘测量用 500-1000V 的摇表。额定电压在 1000V 以上的电器设备测量绝缘用 1000V 以上的兆欧表。3) 兆欧表的接线柱有 3 个。L 标示线、E 表示地、G 表示保护环。在测量电缆线芯与外壳绝缘电阻时 L 接线芯,E 外皮,G 与表面绝缘连接,以排除表面泄漏电流对测量结果的影响。二、摇表的使用?1) 兆欧表应放在水平位置上。2) 额定转速 120r/min。观察指针应在无限大位置。3) E、L 短路,指针应为零位置。4) 断开被试品电源,及一切对外连线。5) 放电6) 测量前先将被试品接地部分和兆欧表的 E 连接,然后在与底线连接。7) 完成上述工作后,就可进行测量,先摇动兆欧表的发电机,至额定转速,兆欧表的 L 线连至被试品的线芯,此时指针回逐渐上升,代指针稳定后读取被测绝缘电阻值。8) 测吸收比时,当 L 端线接至被试品时同时记录时间,并在 15s 和60s 时分别读取表针指示的 15s 和 60s 的数值,就可计算吸收比值。公式:K=60s/15s(吸收比值愈大愈好)9) 测量完毕,要使电机保持转速,在测量引线与被试品分开后才能停止转动。防被试品电荷通过电机绕组放电,损坏兆欧表。1、 电缆相位的鉴别。(兆欧表的用途)(1)鉴别方法:用兆欧表鉴别相位。A. 电缆两端 A、B 接地找 C 相,C 相开路,用兆欧表测 C 相,证明 C相确定正确。B. 找 B 相时 A、C 接地C. 两相确定后自然第三相是 A 相2、兆欧表的注意事项?(1)测量时 L 端子引出线应采纳屏蔽线,屏蔽线与兆欧表的屏蔽极G 相连,这样在测绝缘电阻时可避开引线的泄漏电流,对测量结果的影响。2)测量中兆欧表的发电机应尽量保持额定转速,不能低于 80%,3)测量容量较大的被试品时,最初充电电流较大,兆欧表的指示值很小,但不表示绝缘不良,需持续一段时间后才能得到正确结果。4)测量被试品绝缘电阻低时,应找出原因...
