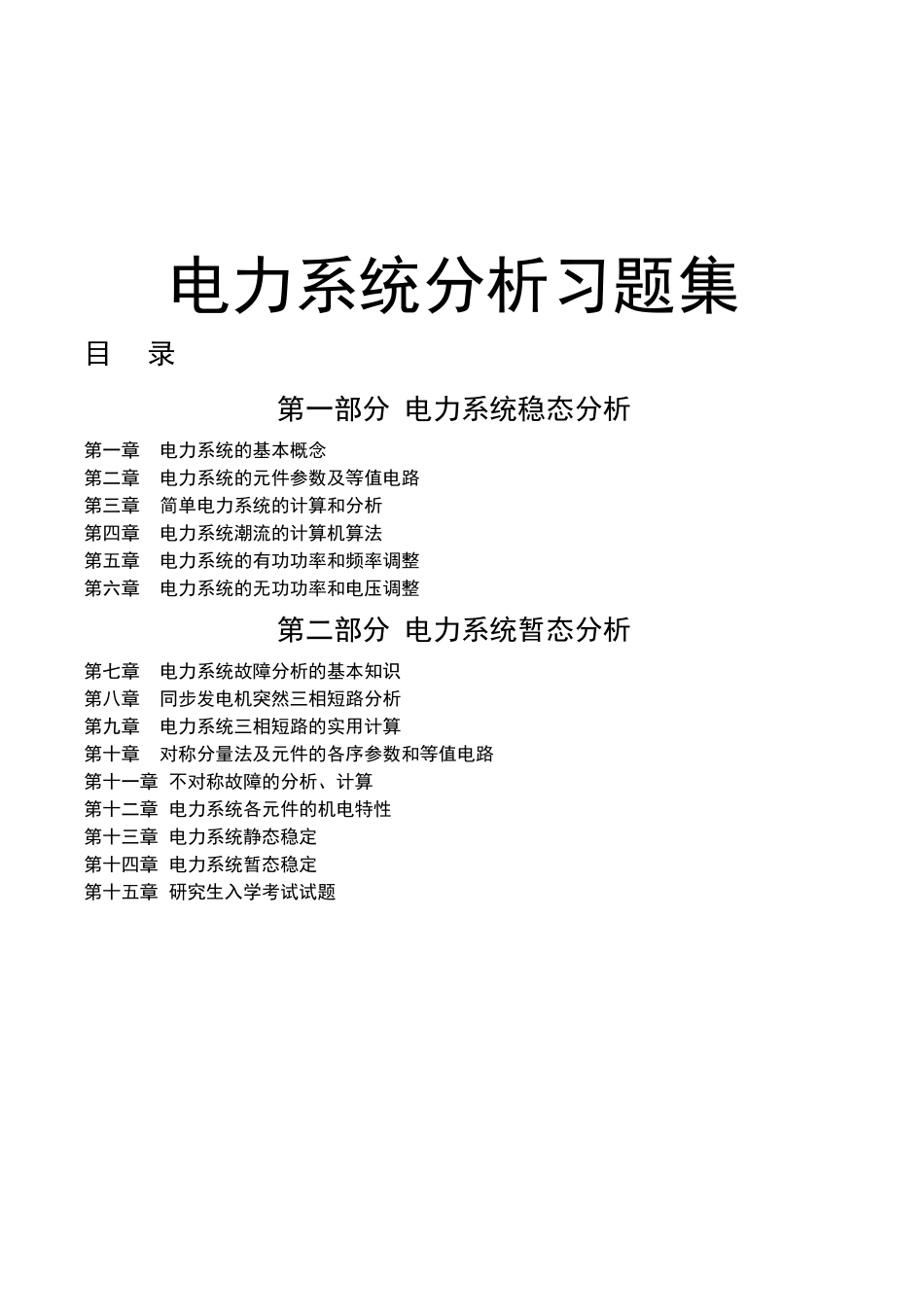

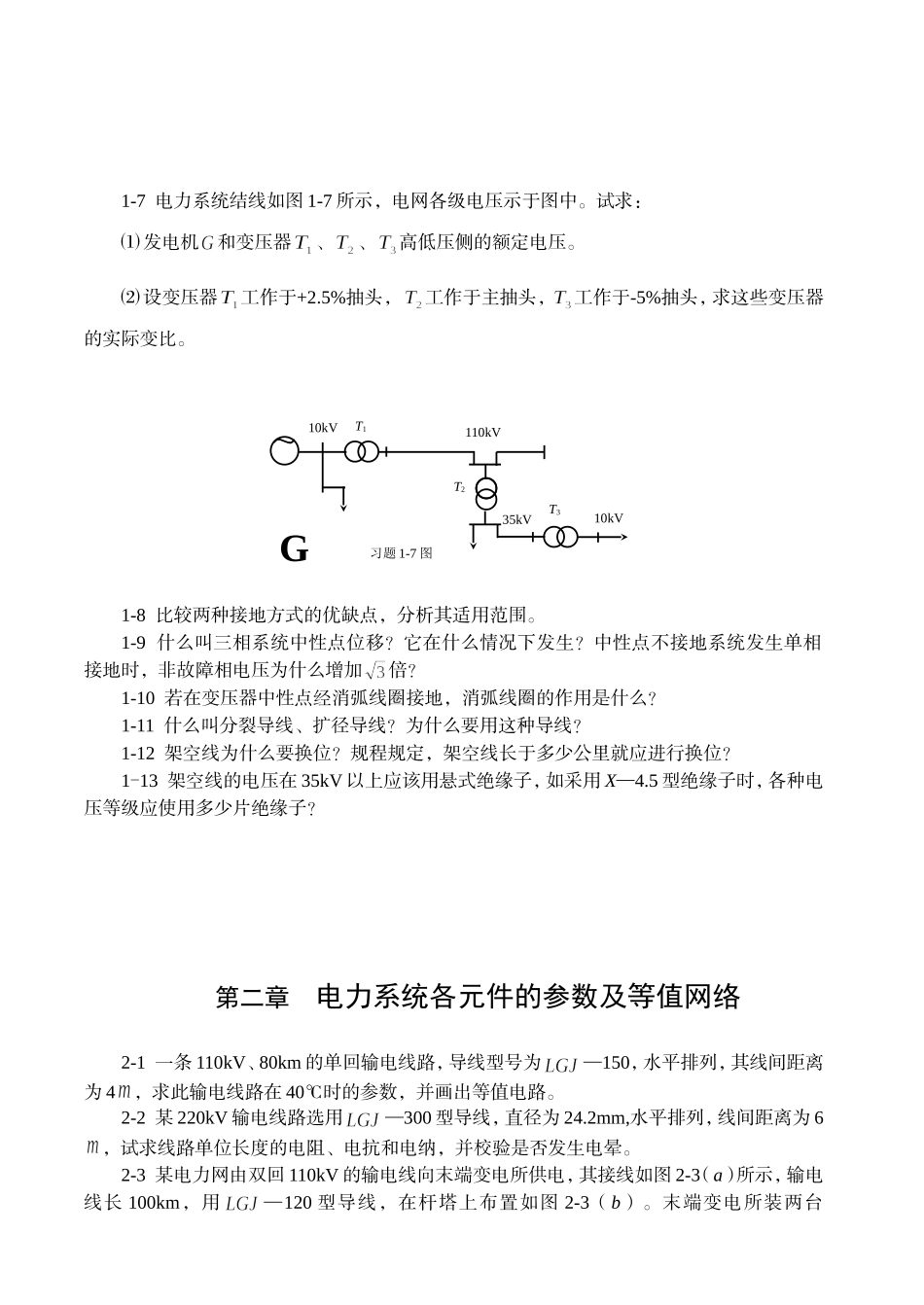

电力系统分析习题集目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。第一章电力系统的基本概念1-1什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3我国电网的电压等级有哪些？1-4标出图1-4电力系统中各元件的额定电压。1-5请回答如图1－5所示电力系统中的二个问题：⑴发电机、变压器、三相电动机、单相电灯等各元件的额定电压。⑵当变压器在+2.5%抽头处工作，在主抽头处工作，在-2.5%抽头处工作时，求这些变压器的实际变比。1-6图1-6中已标明各级电网的电压等级。试标出图中发电机和电动机的额定电压及变压器的额定变比。123～D××L35kVGT1T2T3T410kV110kV6kV380V10kV单相习题1-5图～D1D2T1T2T46kV10kV110kV35kV3kVGT3习题1-6图220kV10kV220kV110kV35kV10kV380/220kV6kV110kV35kV6kV380/220kV380/220kV×DD×～123D×D123×DD习题1-4图1-7电力系统结线如图1-7所示，电网各级电压示于图中。试求：⑴发电机和变压器、、高低压侧的额定电压。⑵设变压器工作于+2.5%抽头，工作于主抽头，工作于-5%抽头，求这些变压器的实际变比。1-8比较两种接地方式的优缺点，分析其适用范围。1-9什么叫三相系统中性点位移？它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加倍？1-10若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？1-11什么叫分裂导线、扩径导线？为什么要用这种导线？1-12架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1-13架空线的电压在35kV以上应该用悬式绝缘子，如采用X—4.5型绝缘子时，各种电压等级应使用多少片绝缘子？第二章电力系统各元件的参数及等值网络2-1一条110kV、80km的单回输电线路，导线型号为—150，水平排列，其线间距离为4，求此输电线路在40℃时的参数，并画出等值电路。2-2某220kV输电线路选用—300型导线，直径为24.2mm,水平排列，线间距离为6，试求线路单位长度的电阻、电抗和电纳，并校验是否发生电晕。2-3某电力网由双回110kV的输电线向末端变电所供电，其接线如图2-3（a）所示，输电线长100km，用—120型导线，在杆塔上布置如图2-3（b）。末端变电所装两台～T3G10kV110kV35kV10kVT1T2习题1-7图110/11kV、20000kVA的三相铝线变压器，其型号为—20000/110。试求：⑴用查表法计算40℃时，每公里架空线路的参数。⑵求末端变压器折到110kV侧的参数。⑶求并联运行后的等值参数，并画出其等值电路图。⑷校验此线路在t=25℃正常大气压下是否会发生电晕。2-4某220kV线路，选用—2×240分裂导线，每根导线直径为22.4mm，分裂间距为400mm，导线水平排列，相间距离为8m，光滑系数取0.85，气象系数取0.95，空气相对密度为1.0。试求输电线每公里长度的电阻、电抗、电纳及电晕临界电压。2-5有一回500kV架空线路，采用型号为—4×400的分裂导线，长度为250km。每一导线的计算外径为27.2mm，分裂根数n＝４，分裂间距为400mm。三相导线水平排列，相邻导线间距离为11m，求该电力线路的参数，并作等值电路。2-6一条110kV、16km的线路，用—2×150（双分裂导线）导线架设水平排列，相邻线间距离为4.125m，分裂导线外径为17mm，分裂间距为250mm，求50℃时线路阻抗欧姆值。2-7有一条330kV单回输电线路，采用—2×300分裂导线，每根导线的直径2...
