压铸件检验标准OK(正式发行).

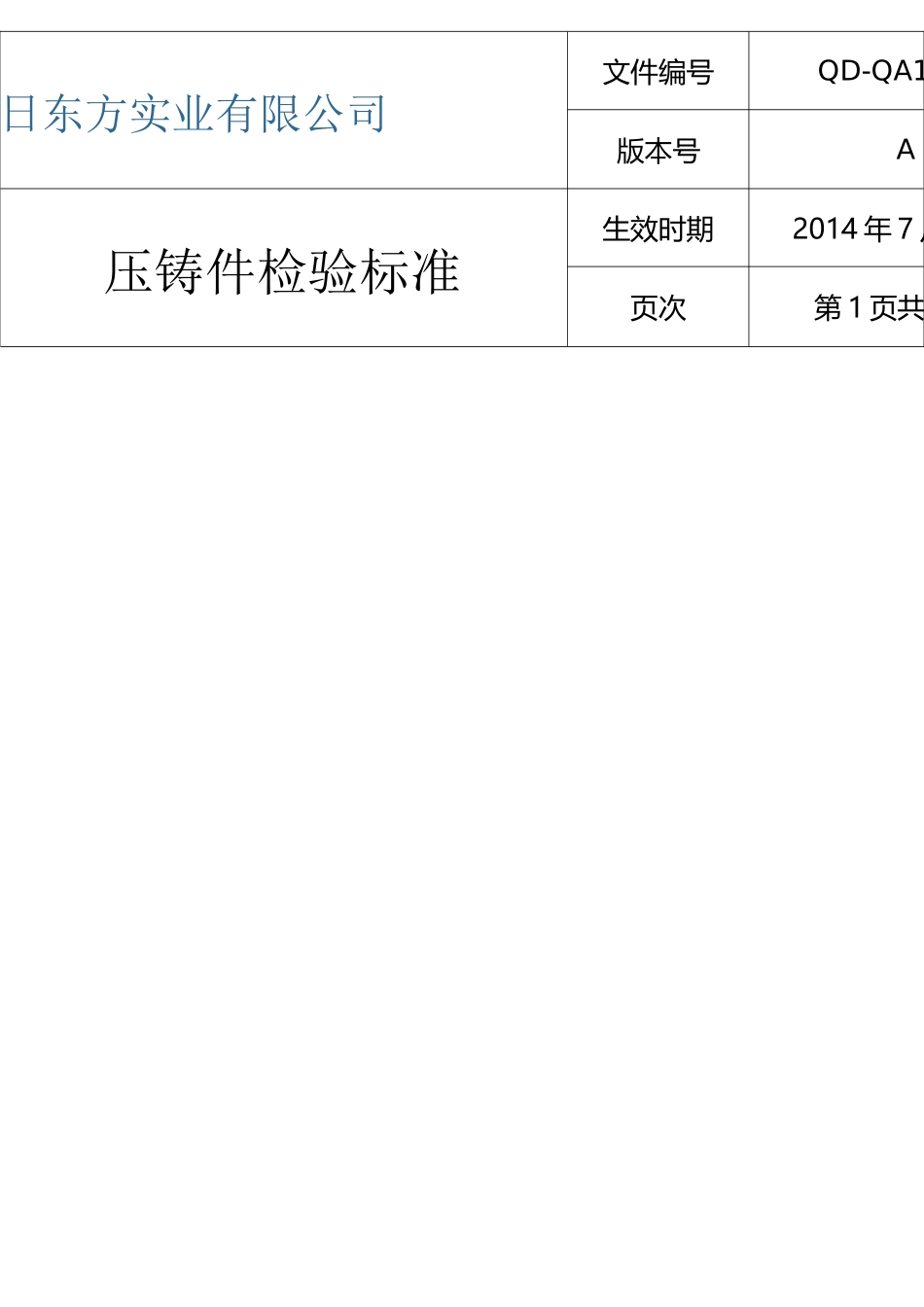

压铸件检验标准OK(正式发行)._第1页
1/32
压铸件检验标准OK(正式发行)._第2页
2/32

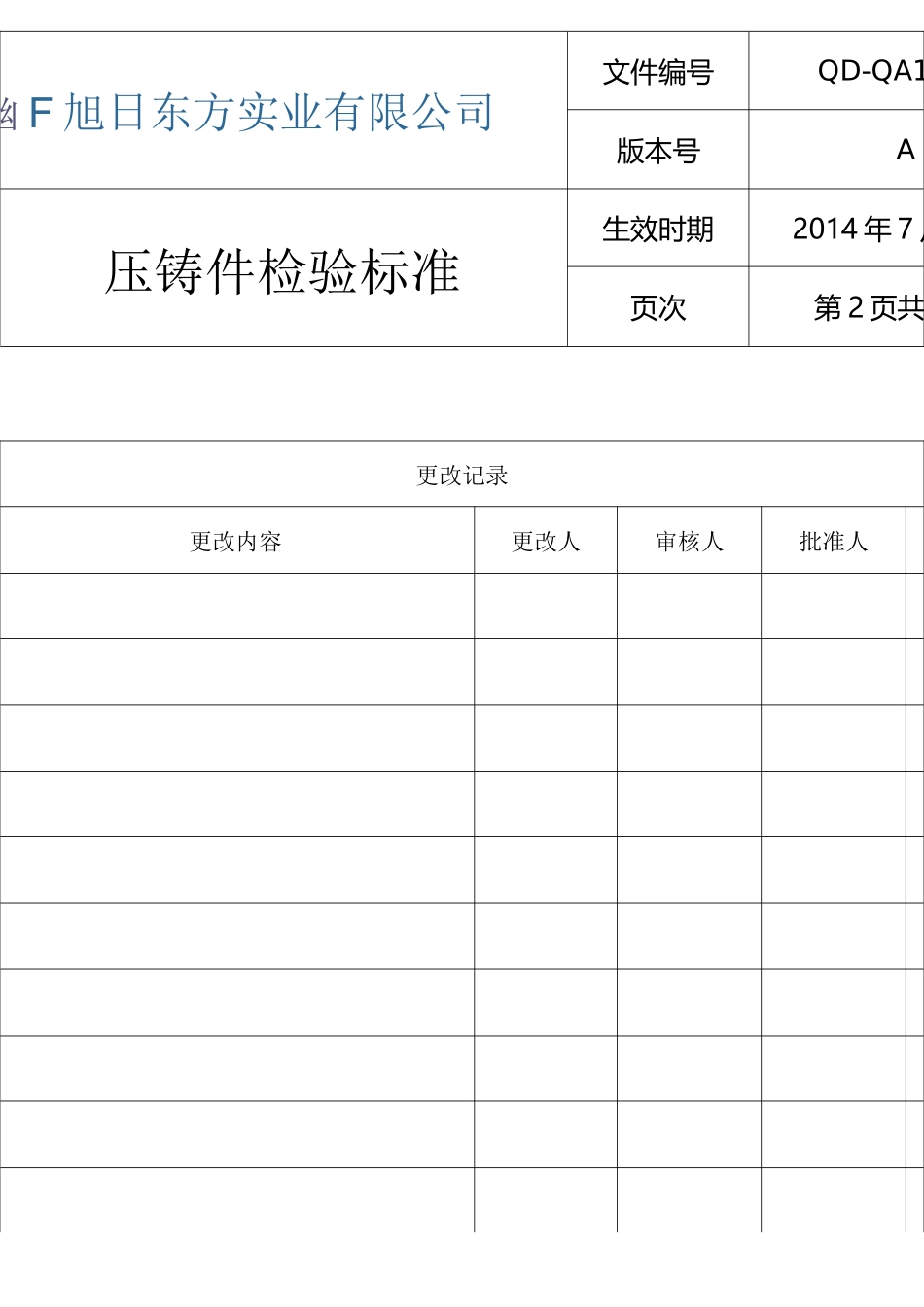

压铸件检验标准OK(正式发行)._第3页
3/32
旭日东方实业有限公司文件编号QD-QA1-042版本号A压铸件检验标准生效时期2014 年 7 月页次第 1 页共压铸件检验标准编制:审核:批准:电賣幽 F 旭日东方实业有限公司文件编号QD-QA1-042版本号A压铸件检验标准生效时期2014 年 7 月页次第 2 页共更改记录更改内容更改人审核人批准人包啓■国旭日东方实业有限公司文件编号QD-QA1-042版本号A压铸件检验标准生效时期2014 年 7 月页次第 3 页共1.目的本标准规定了铝合金压铸件的技术要求,质量保证,试验方法及检验规则和交货条件等.2.范围本标准适用于本公司所有铝合金压铸件进料检验.3.技术要求3.1 压铸件尺寸3.1.1 压铸件的几何形状和尺寸应符合铸件图样的规定3.1.2 压铸件尺寸公差应按 GB6414 的规定执行,有特殊规定和要求时,须在图样上注明.3.1.3 压铸件有形位公差要求时,其标注方法按GB1182 的规定.3.1.4 压铸件的尺寸公差不包括铸造斜度,其不加工表面:包容面以小端为基准,有特殊规定和要求时,须在图样上注明.3.2 压铸件需要机械加工时,其加工余量按 GB/T11350 的规定执行.若有特殊规定和要求时,其加工作量须在图样上注明.3.3 表面质量3.3.1 压铸件表面粗糙度应符合 GB6060.1 的规定3.3.2 压铸件不允许有裂纹,欠铸,疏松,气泡和任何穿透性缺陷.同时不允许有拉模现象.包啓■国旭日东方实业有限公司文件编号QD-QA1-042版本号A压铸件检验标准生效时期2014 年 7 月页次第 4 页共3.3.3 压铸件不允许有擦伤,凹陷,崩缺和网状毛刺等腰三角形缺陷,但其缺陷的程度和数量应该与供需双方同意的标准相一致.3.3.4 压铸件的浇口,飞边,溢流口,顶杆痕迹等腰三角形应清理干净,但允许留有痕迹.3.3.5 压铸件需要特殊加工的表面,如抛光,喷丸,镀铬,涂覆,阳极氧化,化学氧化等须在图样上注明或由供需双方商定.3.3.6 铸件分型面的错型量不大于 0.3mm,上下两面的平面度不大于0.3mm.3.3.10 压铸件的顶杆痕迹凹凸量为正负 0.2mm.3.3.8 压铸未通孔厚度不大于 0.3mm.3.3.10 加工面不允许有夹杂、冷隔、疏孔等缺陷.对于机加工后可以允许表面气孔直径不大于 0.3mm,在 3cmX3cm 的单位面积上气孔总数不多于 3 个,孔边距不小于1cm.3.4 内部质量3.4.1 压铸件若能满足其使用要求,则压铸件本质缺陷不作为报废的依据.3.4.2 对压铸件的气压密封性,液压密封性,热处理,高温涂覆,内部缺陷(气孔,疏孔,冷隔,夹杂)及本标准未列项目有要求时,可由供需双方商定.3...
