电功率难题及答案(word)

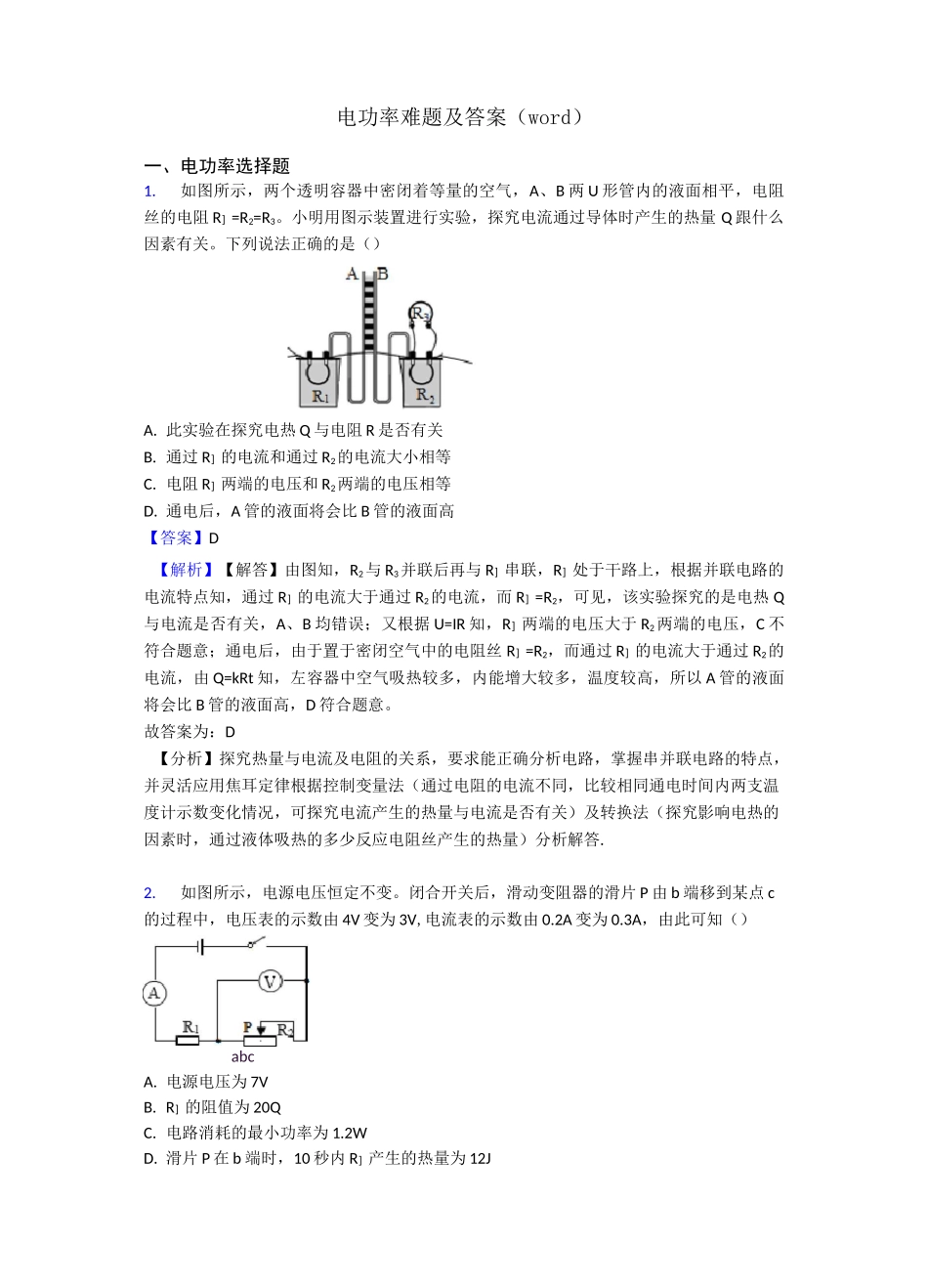

电功率难题及答案（word）一、电功率选择题1.如图所示，两个透明容器中密闭着等量的空气，A、B 两 U 形管内的液面相平，电阻丝的电阻 R］=R2=R3。小明用图示装置进行实验，探究电流通过导体时产生的热量 Q 跟什么因素有关。下列说法正确的是（）A. 此实验在探究电热 Q 与电阻 R 是否有关B. 通过 R］的电流和通过 R2的电流大小相等C. 电阻 R］两端的电压和 R2两端的电压相等D. 通电后，A 管的液面将会比 B 管的液面高【答案】D【解析】【解答】由图知，R2与 R3并联后再与 R］串联，R］处于干路上，根据并联电路的电流特点知，通过 R］的电流大于通过 R2的电流，而 R］=R2，可见，该实验探究的是电热 Q与电流是否有关，A、B 均错误；又根据 U=IR 知，R］两端的电压大于 R2两端的电压，C 不符合题意；通电后，由于置于密闭空气中的电阻丝 R］=R2，而通过 R］的电流大于通过 R2的电流，由 Q=kRt 知，左容器中空气吸热较多，内能增大较多，温度较高，所以 A 管的液面将会比 B 管的液面高，D 符合题意。故答案为：D【分析】探究热量与电流及电阻的关系，要求能正确分析电路，掌握串并联电路的特点，并灵活应用焦耳定律根据控制变量法（通过电阻的电流不同，比较相同通电时间内两支温度计示数变化情况，可探究电流产生的热量与电流是否有关）及转换法（探究影响电热的因素时，通过液体吸热的多少反应电阻丝产生的热量）分析解答.2.如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片 P 由 b 端移到某点 c的过程中，电压表的示数由 4V 变为 3V,电流表的示数由 0.2A 变为 0.3A，由此可知（）abcA. 电源电压为 7VB. R］的阻值为 20QC. 电路消耗的最小功率为 1.2WD. 滑片 P 在 b 端时，10 秒内 R］产生的热量为 12J【答案】C【解析】【解答】解：由电路图可知，R1与 R2串联，电压表测 R2两端的电压，电流表测电路中的电流。（1）由“闭合开关后，滑动变阻器的滑片 P 由 B 端移到某点 C 的过程中，电压表的示数由 4V 变为 3V,电流表的示数由 0.2A 变为 0.3A,”可知，R2两端电压为 4V,ac 两端电压 Uac=3V，当滑动变阻器的滑片 P 在 b 端时，电流 I=0.2A，当滑片 P 由 b 端移到某点 c 时，电流/=IR1-血”0.2X 旳-4$I=0.3A，设电源电压为 U,贝■■--'''''，解得 R]=10Q,U=6V,AB 不符合题意；（2）滑动变阻器滑片 P 在 b 端时，R1与 R2串联，由...
