换热器试压方案

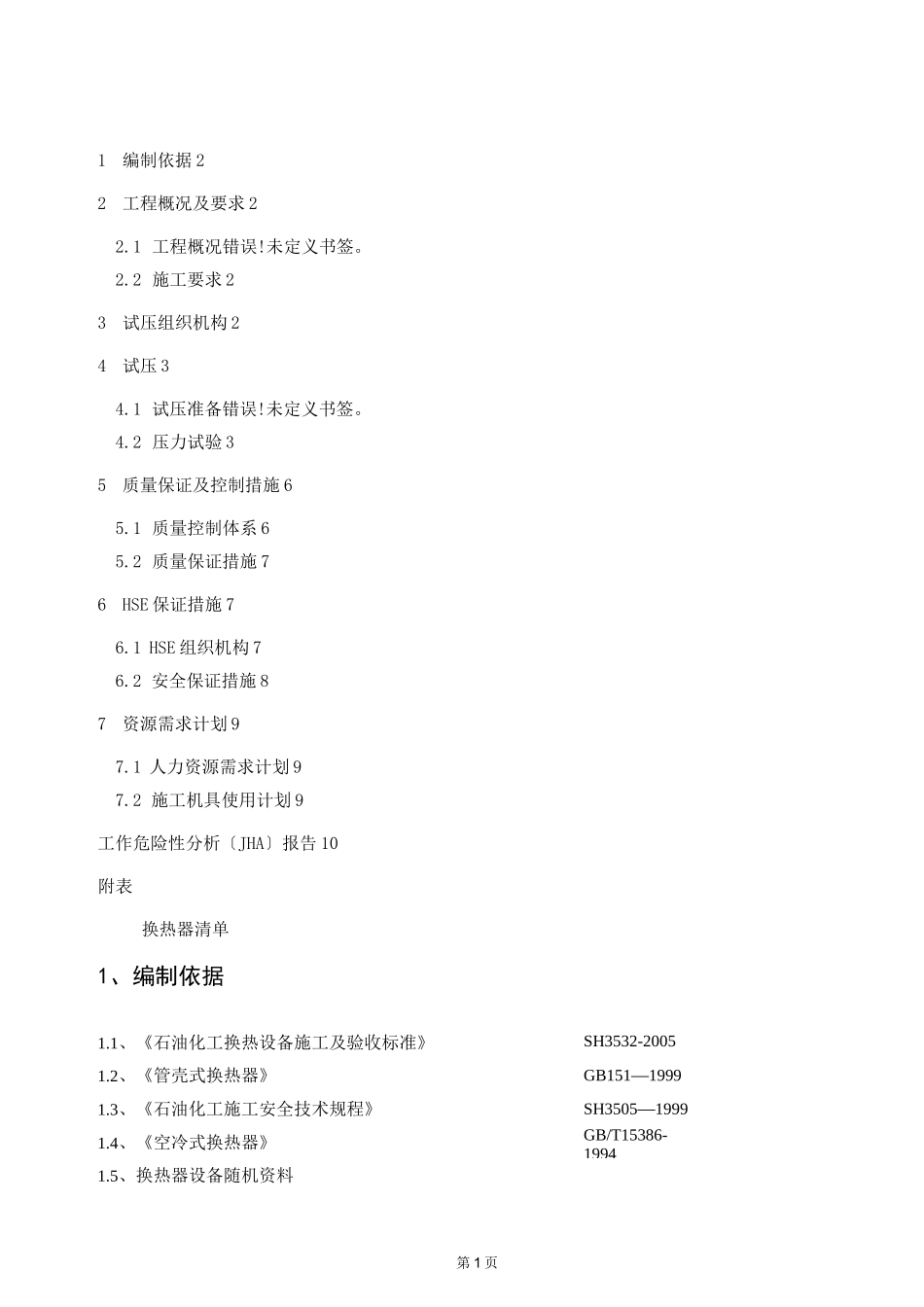

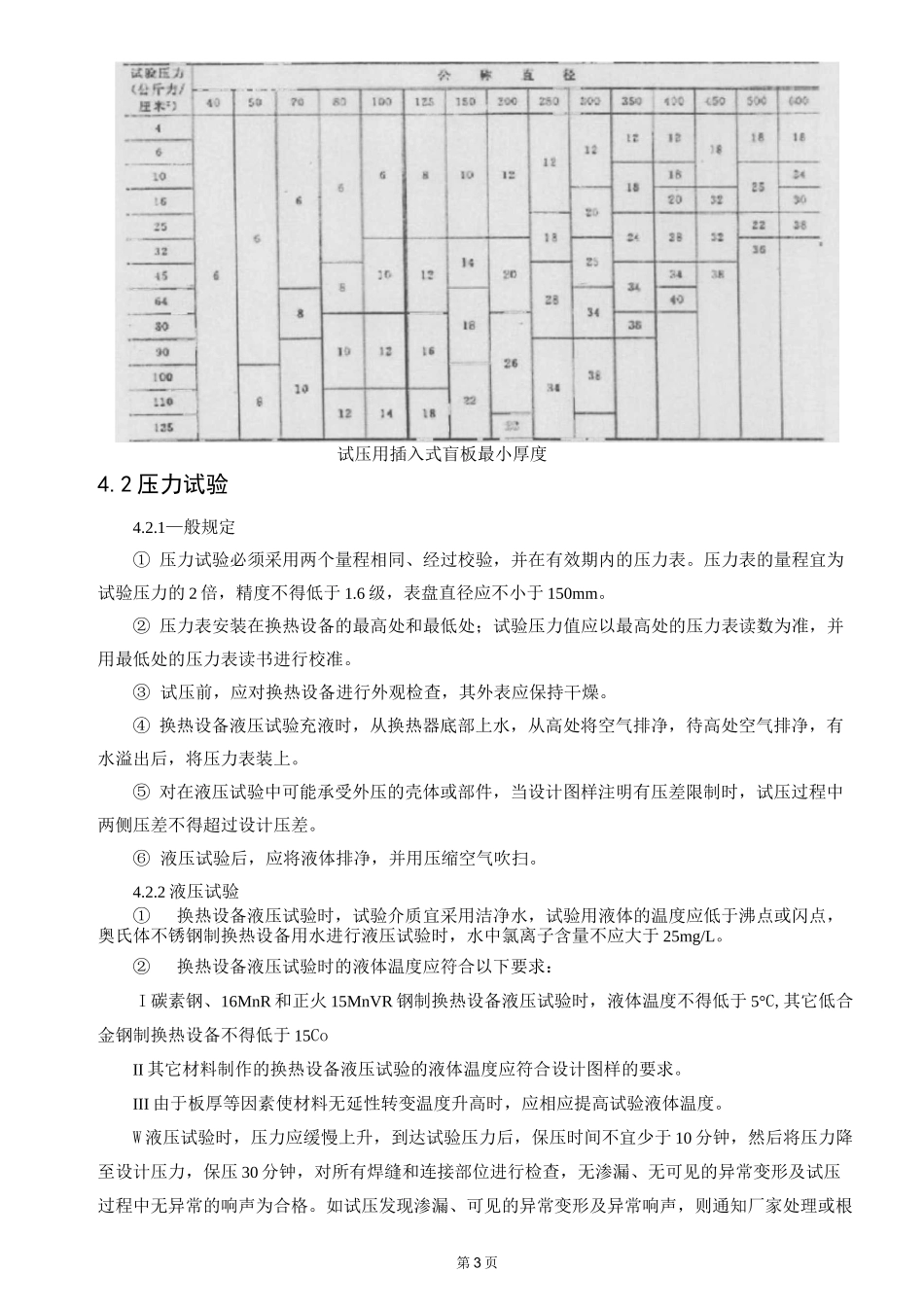

第 1 页1编制依据 22工程概况及要求 22.1 工程概况错误!未定义书签。2.2 施工要求 23试压组织机构 24试压 34.1 试压准备错误!未定义书签。4.2 压力试验 35质量保证及控制措施 65.1 质量控制体系 65.2 质量保证措施 76HSE 保证措施 76.1 HSE 组织机构 76.2 安全保证措施 87资源需求计划 97.1 人力资源需求计划 97.2 施工机具使用计划 9工作危险性分析〔JHA〕报告 10附表换热器清单1、编制依据1.1、《石油化工换热设备施工及验收标准》SH3532-20051.2、《管壳式换热器》GB151—19991.3、《石油化工施工安全技术规程》SH3505—19991.4、《空冷式换热器》GB/T15386-19941.5、换热器设备随机资料第 2 页2、工程概况及要求2.1 工程概况2.2 施工要求2.2.1、试压时必须科学计划，保证工期。2.2.2、试压过程中必须充分考虑安全因素，并保证试压质量。2.2.3、压力试验之后，废水不得随意排放，必须用软管或临时管线排放到业主指定或允许排放的地点，保证现场环境卫生。3、试压组织机构试压小组组长：试压小组副组长：试压小组组质量管HSE 监督：4、试压4.1 试压准备4.1.1 换热器在试压前应具备如下条件，方可进行试压：①换热器试压方案已经报审通过；② 试压前施工单位质检员、施工技术员会同建设单位代表和监理代表、总包专工对换热设备已经全面检查、核对，确认无误后方可试压；③ 试压所用的压力表已经校验且在有效期内，精度不低于 1.6 级，压力表的量程宜为试验压力的 2 倍，但不得低于 1.5 倍且不得高于 3 倍；④ 换热器试压用临时盲板厚度确实定依据“试压用插入式盲板最小厚度”得到；⑤ 试压所用的机械、工具、材料到位；换热设备的随机资料、螺栓垫片齐全；设备记录齐全,配件齐全；⑥ 试压人员已到位。第 3 页试压用插入式盲板最小厚度4.2 压力试验4.2.1—般规定① 压力试验必须采用两个量程相同、经过校验，并在有效期内的压力表。压力表的量程宜为试验压力的 2 倍，精度不得低于 1.6 级，表盘直径应不小于 150mm。② 压力表安装在换热设备的最高处和最低处；试验压力值应以最高处的压力表读数为准，并用最低处的压力表读书进行校准。③ 试压前，应对换热设备进行外观检查，其外表应保持干燥。④ 换热设备液压试验充液时，从换热器底部上水，从高处将空气排净，待高处空气排净，有水溢出后，将压力表装上。⑤ 对在液压试验中可能承受外压的壳体或部件，当设计图样注明有压差限制...
