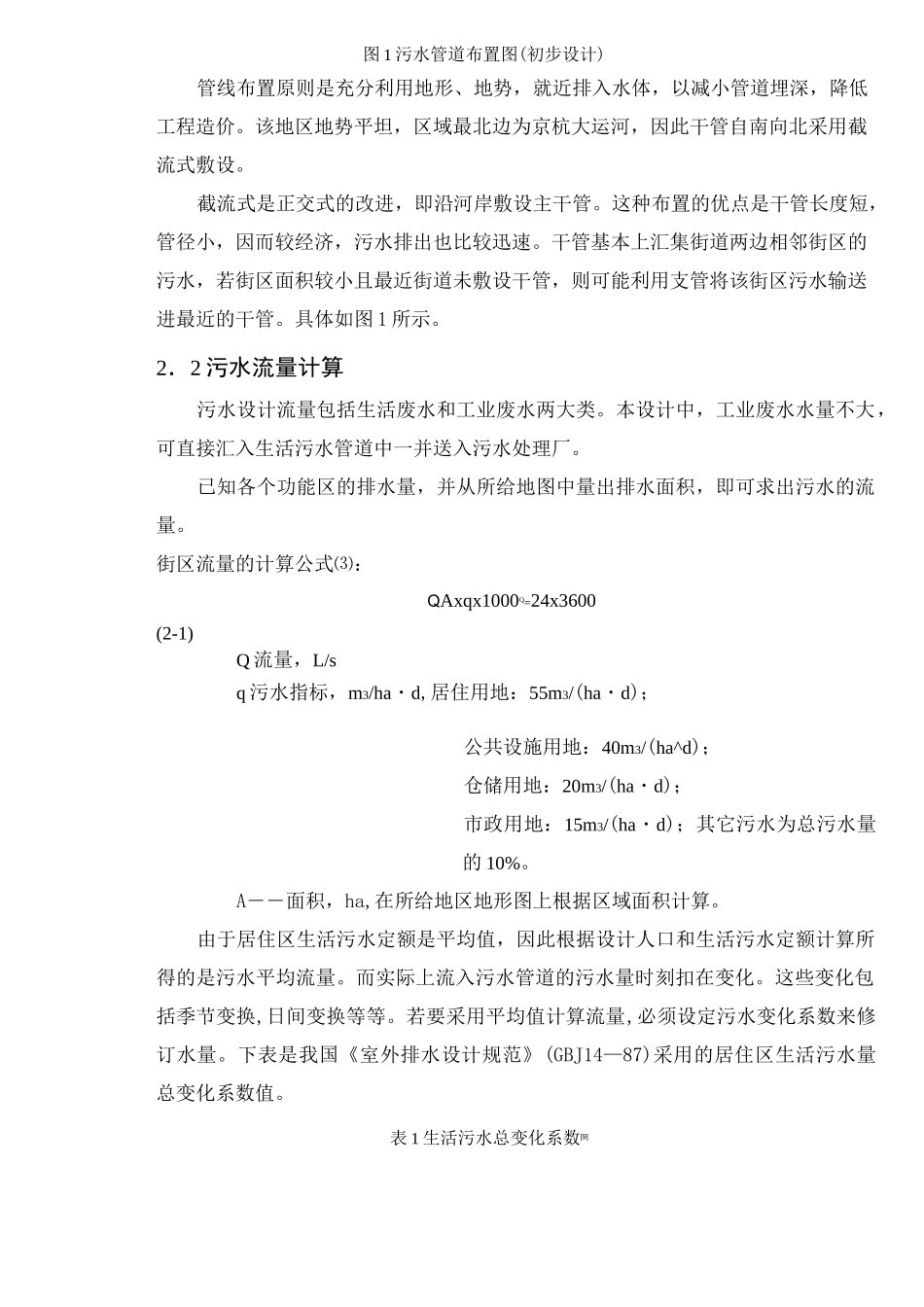

2 污水管道设计计算2．1 排水区域划分及管线布置2.1.1 排水区域划分该地区所地区地面平坦，可按一个高度确定地面标高。区域最北部为京杭大运河，沿河的东部和西部分别有一个污水处理厂。根据以上条件划分排水区域为：以淮海路为分界线，划分成两个排水区域。淮海路以西所排放的污水排入四季青污水处理厂，以东排入淮安第二污水处理厂。2.1.2 管线布置J■1I©厂水污心® s®胃迪◎®Amjda®®®sgm©厂水污n少图 1 污水管道布置图(初步设计)管线布置原则是充分利用地形、地势，就近排入水体，以减小管道埋深，降低工程造价。该地区地势平坦，区域最北边为京杭大运河，因此干管自南向北采用截流式敷设。截流式是正交式的改进，即沿河岸敷设主干管。这种布置的优点是干管长度短，管径小，因而较经济，污水排出也比较迅速。干管基本上汇集街道两边相邻街区的污水，若街区面积较小且最近街道未敷设干管，则可能利用支管将该街区污水输送进最近的干管。具体如图 1 所示。2．2 污水流量计算污水设计流量包括生活废水和工业废水两大类。本设计中，工业废水水量不大，可直接汇入生活污水管道中一并送入污水处理厂。已知各个功能区的排水量，并从所给地图中量出排水面积，即可求出污水的流量。街区流量的计算公式⑶：QAxqx1000Q=24x3600(2-1)Q 流量，L/sq 污水指标，m3/ha・d,居住用地：55m3/(ha・d)；公共设施用地：40m3/(ha^d)；仓储用地：20m3/(ha・d)；市政用地：15m3/(ha・d)；其它污水为总污水量的 10%。A――面积，ha,在所给地区地形图上根据区域面积计算。由于居住区生活污水定额是平均值，因此根据设计人口和生活污水定额计算所得的是污水平均流量。而实际上流入污水管道的污水量时刻扣在变化。这些变化包括季节变换,日间变换等等。若要采用平均值计算流量,必须设定污水变化系数来修订水量。下表是我国《室外排水设计规范》(GBJ14—87)采用的居住区生活污水量总变化系数值。表 1 生活污水总变化系数[9]污水平均日流量5（L/S）154070100200500>1000总变化系数（笔）2.32.01.81.71.61.51.41.3街区编号及面积流量如下表所示：街区编号123456街区面积（ha）31.1313.1915.4211.8624.4612.01流量(L/s)19.813.057.147.5515.577.64街区编号789(1)9(2)1011街区面积（ha）7.349.345.935.9314.2314.23流量(L/s)4.675.942.743.779.069.06街区编号121314151617街区面积（ha）11.129.3440.0220.1624.9025.64流量(L/s)7.0767145.94012.8315.8516.32...
