高压线防护专项施工方案VIP免费

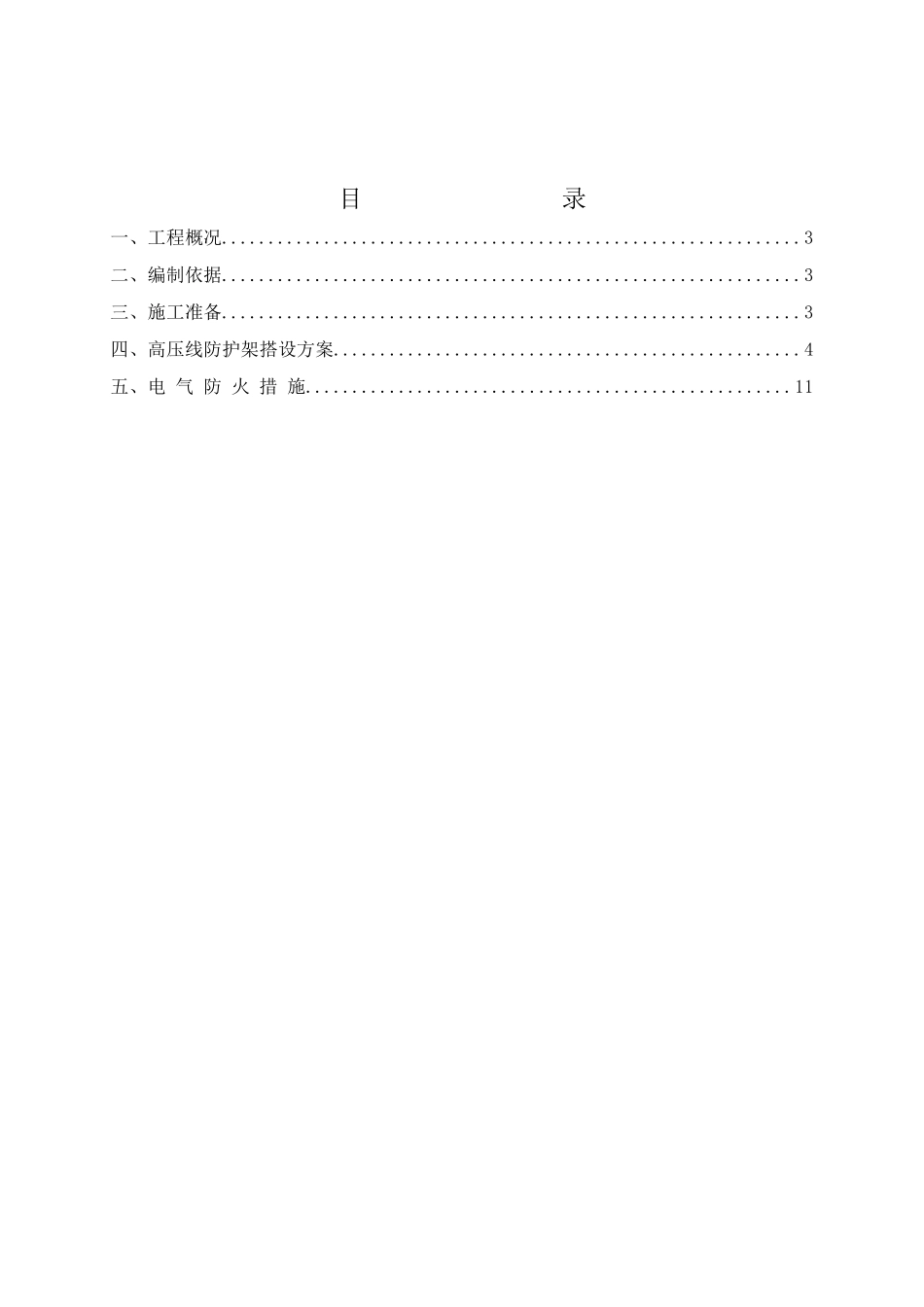

目录一、工程概况..............................................................3二、编制依据..............................................................3三、施工准备..............................................................3四、高压线防护架搭设方案..................................................4五、电气防火措施....................................................11高压线防护专项施工方案一、工程概况根据施工现场平面图以及对施工现场的实际勘踏，本工程的东侧道路有高压输电线路，电压约10KV的高压电线（高压线距地高度10.0m左右），南面、东面一侧均有高压输电线路，电压约380V的高压电线（高压线距地高度11m左右），具体平面位置详见高压线防护架布置平面图。根据建筑施工安全技术标准JGJ46—2008要求，在建工程不得在高、低压线路下方施工，不得搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等。最小安全操作距离:10KV电压水平距离不小于6米，垂直距离不小于7米，对于达不到该标准规定的距离时均需搭设防护措施，增设屏障、遮栏、围栏、保护网，并悬挂醒目的警告标志牌。其南面和东面一侧与高压输电线的距离比较近，所以必须搭设高压线单侧防护架，根据防护架子搭设的目的及安全生产的施工要求，靠近高压线一侧的防护须采用绝缘材料并保证一定的安全距离。所以脚手架顶端高过高压线1.5m。架体安全网距高压线应不小于1m。因装修阶段无塔吊等垂直运输设备覆盖高压线区域，所以现场仅搭设单侧防护架。二、编制依据1.规范及标准《低压配电设计规范》GB50054-95中国建筑工业出版社。《建筑工程施工现场供电安全规范》GB50194-2002中国建筑工业出版社。《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011中国建筑工业出版社。《施工现场临时用电安全技术规范》JGJ46-2008中国建筑工业出版社。2.依据本工程《施工组织设计》和《建设工程施工合同》及相关技术资料编制。三、施工准备1.材料⑴杉篙。⑵木脚手板、木枋。⑶铁丝、铁钉。2.作业条件场地已用混凝土砖硬化，厚度为100。3.操作人员架工10人、杂工5人、木工6人。4.停电1天（白天）。具体停电日期将根据现场准备情况与供电局协商后确定。四、高压线防护架搭设方案1.杉篙脚手架搭设方法4.1搭设作业程序场地清理→定位放线→支立杆→调直→扫地杆→搭大横杆→用8#铅丝绑大横杆→搭小横杆→用8#铅丝绑小横杆→接立杆并绑扎→加斜撑并加固→支设戗杆→搭马梁→支设顶层横杆→挂安全网→挂竹篱笆→验收4.2一般构造4.2.1围墙内侧杉篙立杆的底端要埋入地下，宽度400×400mm，深度600mm，并用C20细石混凝土浇筑密实，相应的立杆用粗杉篙连接牢固。4.2.2在脚手架立杆底端之上200mm处设纵向和横向扫地杆，并与立杆连接牢固。4.2.3杉篙搭接接头长度为1.5m，铅丝绑扎不少于3道，间距不小于0.6m。交叉节点处铅丝要绑十字扣。4.2.4脚手架左右相邻立杆和上下相邻横杆的接头应相互错开一个跨，并置于不同的构架框格内。4.2.5斜撑与水平面的交角在45°～60°之间，水平投影宽度应不小于4m和不大于6跨。斜撑应与脚手架基本构架杆件加以可靠连接。斜杆与水平面的交角也在45°～60°之间，其间距不大于6m。如钢筋贴斜撑杉篙底将斜撑两端的大横杆拉接牢固。4.3搭设4.3.1杉篙运到现场，应先选择分类，宜把头大粗壮者做立杆，直径均匀，杆身顺直者做横杆，稍有弯曲者做斜杆。然后按构造要求的规定架设杆件，并力求做到横平竖直错开接头位置。4.3.2立杆中心间距1.0～1.2m，里排立杆距围墙300mm，最上端大头向上，最下端大头向下，相邻立杆竖向接头中心间距错开不小于1.5m，立杆埋入路面下0.6m并浇灌混凝土（埋入地下部分的做防腐处理）。4.3.3封顶架子立杆应绑双扣，立杆不得露出杆头。接杆在封顶处的一根必须大头向上上下垂直，保持重心平衡。4.3.4大横杆一般应绑在立杆里侧，力求做到平直，两杆接头应置于立杆处，并使小头压在大头上，6m以下其间距为1.8m，6m以上其间距为1.5m。4.3.5小横杆绑在大横杆上，靠立杆的小横杆则宜绑在立杆上，小横杆伸出立杆部分不应小于300mm，小横杆的间距为1.8m。4....
