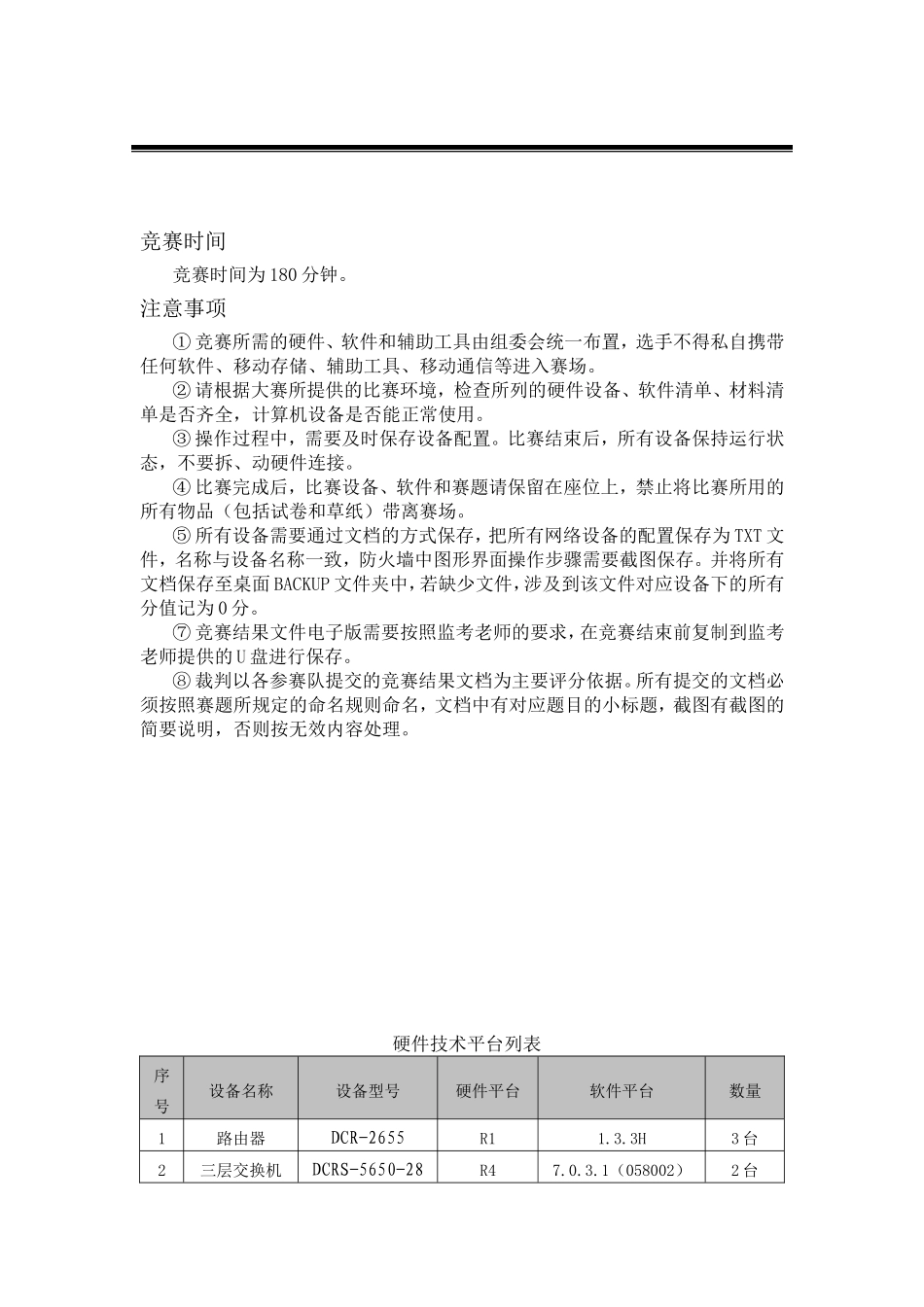

竞赛时间竞赛时间为180分钟。注意事项①竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得私自携带任何软件、移动存储、辅助工具、移动通信等进入赛场。②请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。③操作过程中，需要及时保存设备配置。比赛结束后，所有设备保持运行状态，不要拆、动硬件连接。④比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草纸）带离赛场。⑤所有设备需要通过文档的方式保存，把所有网络设备的配置保存为TXT文件，名称与设备名称一致，防火墙中图形界面操作步骤需要截图保存。并将所有文档保存至桌面BACKUP文件夹中，若缺少文件，涉及到该文件对应设备下的所有分值记为0分。⑦竞赛结果文件电子版需要按照监考老师的要求，在竞赛结束前复制到监考老师提供的U盘进行保存。⑧裁判以各参赛队提交的竞赛结果文档为主要评分依据。所有提交的文档必须按照赛题所规定的命名规则命名，文档中有对应题目的小标题，截图有截图的简要说明，否则按无效内容处理。硬件技术平台列表序号设备名称设备型号硬件平台软件平台数量1路由器DCR-2655R11.3.3H3台2三层交换机DCRS-5650-28R47.0.3.1（058002）2台3二层交换机DCS-3950-28CR57.0.3.1（058002）2台4防火墙DCFW-1800S-H-V2R4.5DCFOS-4.5R3P8.4.bin2台5无线控制器DCWS-6028R17.0.3.5(R0035.0048)1台6无线接入点DCWL-7962APR52.0.5.341台DCWL-7942APR42.0.5.347PoE适配器DCWL-PoEINJ-G1个项目背景及网络拓扑某集团公司经过业务发展，总公司在北京市，需要在上海设置分公司，为了实现快捷的信息交流和资源共享，需要构建统一网络，整合公司所有相关业务流程采用单核心的网络架构的网络接入模式，采用路由器接入城域网专用链路来传输业务数据流。总公司为了安全管理每个部门的用户，使用VLAN技术将每个部门的用户划分到不同的VLAN中。分公司采用路由器接入互联网络和城域网专用网络，总公司的内网用户采用无线接入方式访问网络资源。为了保障总公司与分公司业务数据流传输的高可用性，使用防火墙进行保证网络安全，采用QOS技术对公司重要的业务数据流进行保障。网络采用OSPF动态路由协议和RIP动态路由协议。集团网络拓扑结构图：表1：拓扑结构表设备端口设备端口RAG3FW2E0/1RAS0/2RBS0/1RBG3RSW2E1/0/1RBS0/2RCS0/1RCG4FW1E0/1RCG5RSW1E1/0/1RSW1E1/0/2RSW2E1/0/2SW1E1/17,E1/18RSW1E1/0/17,E1/0/18SW2E1/1FW1E0/2SW2E1/24WSE1/0/1WSE1/0/2APLANFW2E0/2SERVER-CLANSW2E1/2SERVER-DLANSW1E1/1SERVER-ALANSW1E1/6SERVER-BLAN表2：网络设备IP地址分配表接口/vlanIP地址或接口RSW2VLAN1192.168.10.2/24Vlan30Vlan40Vlan30E1/0/1Vlan40E1/0/2Loopback103.3.3.3/32RSW1VLAN1192.168.10.1/24VLAN10192.168.100.1/24VLAN20192.168.200.1/24Vlan50Vlan40Vlan50E1/0/1Vlan40E1/0/2Loopback104.4.4.4/32SW1VLAN10E1/1-5VLAN20E1/6-10RAG3S0/2221.1.1.1/29Loopback101.1.1.1/32RBG3S0/1221.1.1.2/29S0/2172.16.15.1/30Loopback102.2.2.2/32Loopback20182.16.31.1/24Loopback30182.16.32.1/24Loopback40182.16.33.1/24RCG4G5S0/1172.16.15.2/30Loopback20100.1.1.1/24Loopback30200.1.1.1/24FW1E0/1E0/2192.168.254.1/24FW2E0/1E0/2192.168.10.1/24APLAN192.168.254.2/24WSVlan1192.168.254.3/24表3：服务器IP地址分配表ServerAServerBServerCServerDIP/掩码192.168.100.100192.168.200.100192.168.10.100192.168.254.100网关192.168.100.1192.168.200.1192.168.10.1192.168.254.1表4：虚拟服务器IP地址分配表宿主机虚拟主机名称域名信息服务角色系统及版本信息IPv4地址信息ServerAWin2003-A1dns1.sayms.comDNS服务器WindowsServer2003R2IP:192.168.100.101Win2008-A1dc.sayms.comDC域控制器WindowsServer2008R2IP:192.168.100.102Centos-A1smb.jnds.netSAMBA共享服务器Centos5.5IP:192.168.100.103ServerBWin2008-B1app1.sayms.comWEB服务器FTP服务器WindowsServer2008R2IP:192.168.200.101Win2003-B1app2.sayms.com邮件服...
