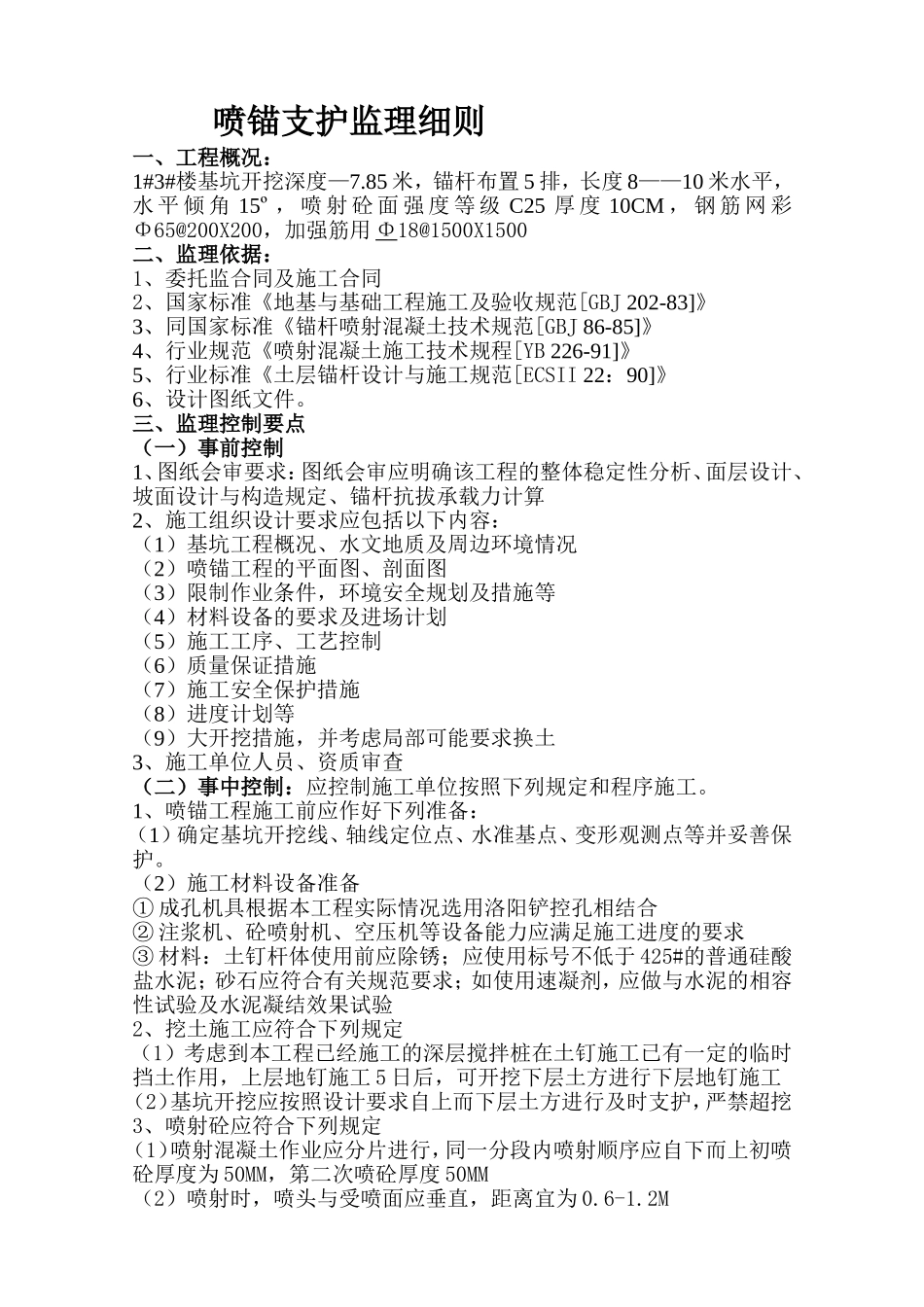

喷锚支护监理细则一、工程概况：1#3#楼基坑开挖深度—7.85米，锚杆布置5排，长度8——10米水平，水平倾角15º，喷射砼面强度等级C25厚度10CM，钢筋网彩Φ65@200X200，加强筋用Φ18@1500X1500二、监理依据：1、委托监合同及施工合同2、国家标准《地基与基础工程施工及验收规范[GBJ202-83]》3、同国家标准《锚杆喷射混凝土技术规范[GBJ86-85]》4、行业规范《喷射混凝土施工技术规程[YB226-91]》5、行业标准《土层锚杆设计与施工规范[ECSII22：90]》6、设计图纸文件。三、监理控制要点（一）事前控制1、图纸会审要求：图纸会审应明确该工程的整体稳定性分析、面层设计、坡面设计与构造规定、锚杆抗拔承载力计算2、施工组织设计要求应包括以下内容：（1）基坑工程概况、水文地质及周边环境情况（2）喷锚工程的平面图、剖面图（3）限制作业条件，环境安全规划及措施等（4）材料设备的要求及进场计划（5）施工工序、工艺控制（6）质量保证措施（7）施工安全保护措施（8）进度计划等（9）大开挖措施，并考虑局部可能要求换土3、施工单位人员、资质审查（二）事中控制：应控制施工单位按照下列规定和程序施工。1、喷锚工程施工前应作好下列准备：（1）确定基坑开挖线、轴线定位点、水准基点、变形观测点等并妥善保护。（2）施工材料设备准备①成孔机具根据本工程实际情况选用洛阳铲控孔相结合②注浆机、砼喷射机、空压机等设备能力应满足施工进度的要求③材料：土钉杆体使用前应除锈；应使用标号不低于425#的普通硅酸盐水泥；砂石应符合有关规范要求；如使用速凝剂，应做与水泥的相容性试验及水泥凝结效果试验2、挖土施工应符合下列规定（1）考虑到本工程已经施工的深层搅拌桩在土钉施工已有一定的临时挡土作用，上层地钉施工5日后，可开挖下层土方进行下层地钉施工（2）基坑开挖应按照设计要求自上而下层土方进行及时支护，严禁超挖3、喷射砼应符合下列规定（1）喷射混凝土作业应分片进行，同一分段内喷射顺序应自下而上初喷砼厚度为50MM，第二次喷砼厚度50MM（2）喷射时，喷头与受喷面应垂直，距离宜为0.6-1.2M（3）在土钉部位，应先喷土钉下方，再喷下方。（4）喷射混凝土完成后应养护7天，根据本工程情况，采取淋水方法。4、钢筋网的铺设应符合下列规定（1）钢筋网在喷射第一层砼后铺设。（2）钢筋网应与支钉和其它锚固装置连接牢固，喷射砼时不得晃动。（3）钢筋搭接长度至少35D绑扎3道，如果焊接，则焊长度不小于10D。5、土钉施工应符合下列规定（1）孔位允许误差不大于100MM成孔倾角误差不大于±3°，孔深误差不大于±50MM,孔径误差不大于±10MM。（2）本工程注浆采用纯水泥浆，水灰比为0.45-0.50，并宜加入适量的皁强剂。（3）纯水泥浆应拌合均匀，随拌随用，一次拌和的水泥浆应在初凝之前用完，并严防杂物混入。（4）注浆前，应先进行清空，注浆可采用压力注浆，控制注浆压力在0.4-0.8Mpa.注浆时，注浆管应插入距孔底250MM-500MM，注浆开始或中途停止超过30min应用水或稀水泥浆润滑泵及管路。（5）以设计抗拔力，作为检测依据。6、排水处理应符合下列规定土钉支护结构应设置排水沟、集水坑等用于地表和基坑排水，排水沟应离开坑底边壁，基坑在整个施工及使用期间，严格注意地表水的渗入及地下水管、地下水池渗漏对基坑壁的危害。（三）、事后控制1、质量检测及监测（1）土钉抗拔力应由抗拔实验确定，实验数量不宜小于土钉总数的1%，且不得少于3根，具体根据市质监站要求。（2）喷射砼的厚度采用钻孔法检测，钻孔数为每100㎡面积一组，每组不得少于3个点。2、工程验收（1）按设计图纸完工后，由建设单位、设计单位、监理单位、施工单位、质检部门一起进行验收，并将有关质量记录，中间验收，隐蔽验收等资料整理归档，移交完善验收手续。（2）工程验收时施工单位应提交一下资料，监理人员应事先进行审查；原材料（钢筋、水泥砂、石）出厂合格证及质检报告；地质勘探报告；施工组织设计；施工日志、资料技术交底卡；施工技术管理总结说明；图纸会审记录及变更记录；隐蔽工程验收记录；砼配合比设计报告；土钉抗拔力实验报告；喷射砼检测记录(厚度检测数据，砼试件强度试验报告)3、根据设计要求进行基坑顶部水平位移观测、边坡监测，地下水位观测等。
