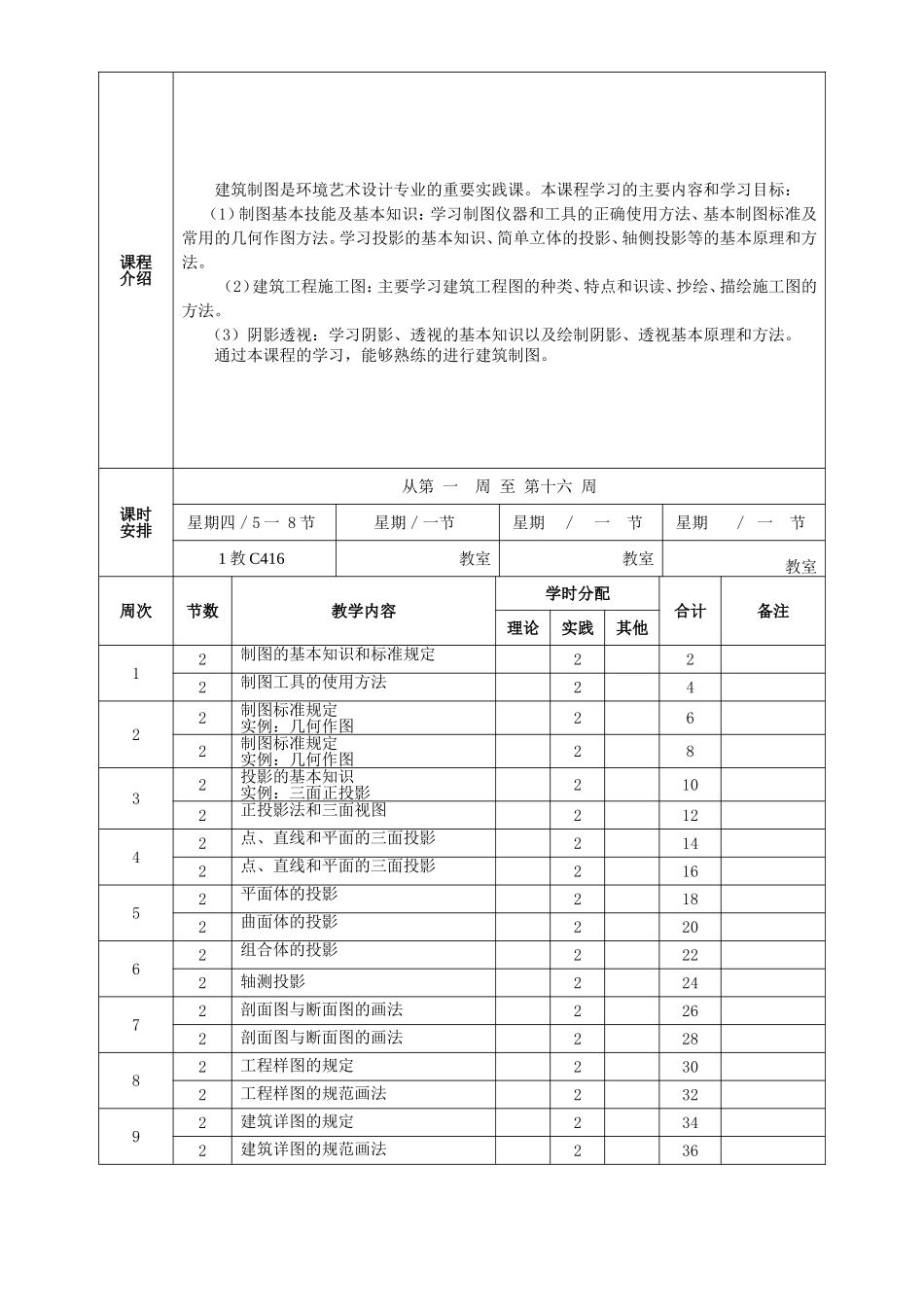

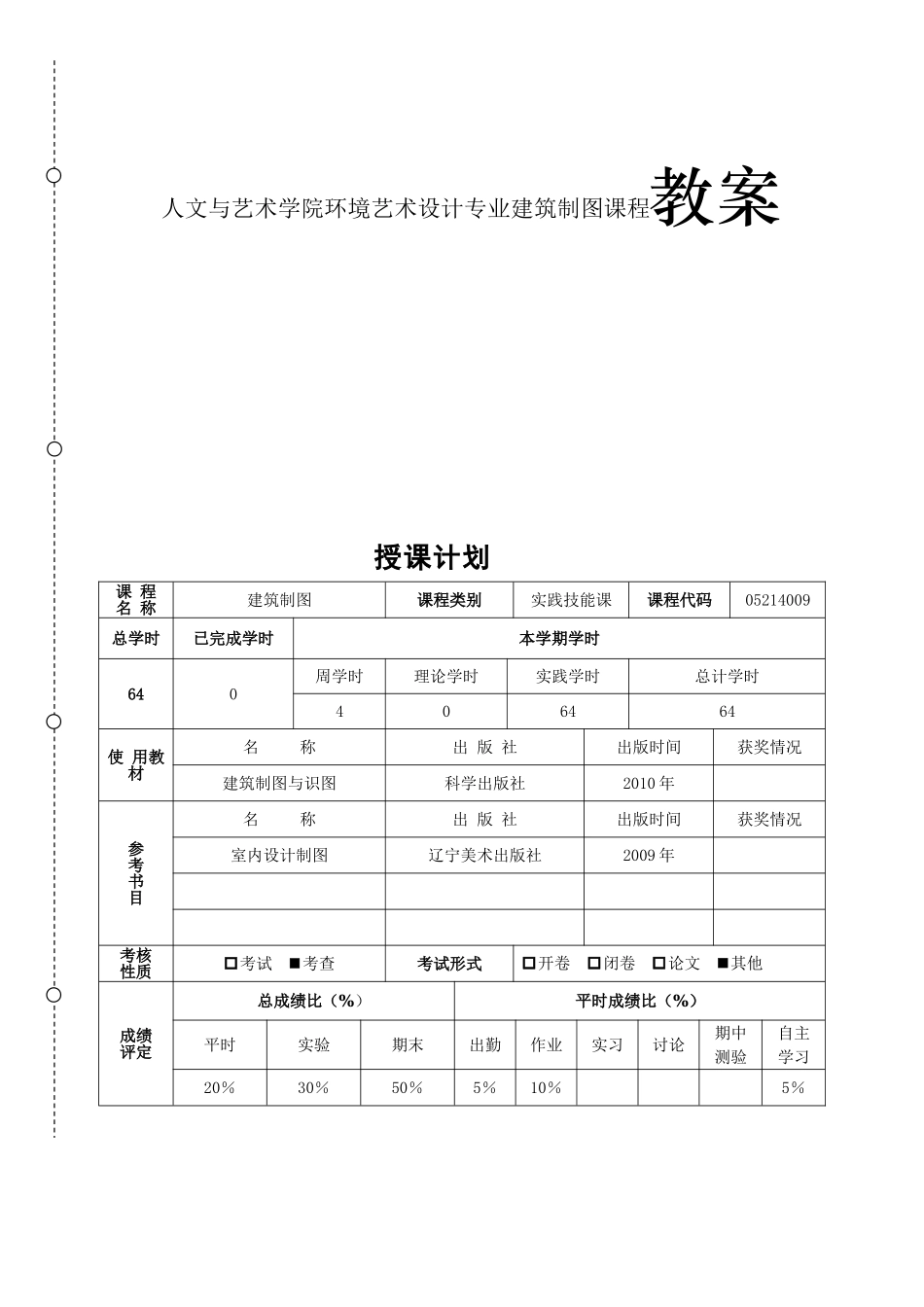

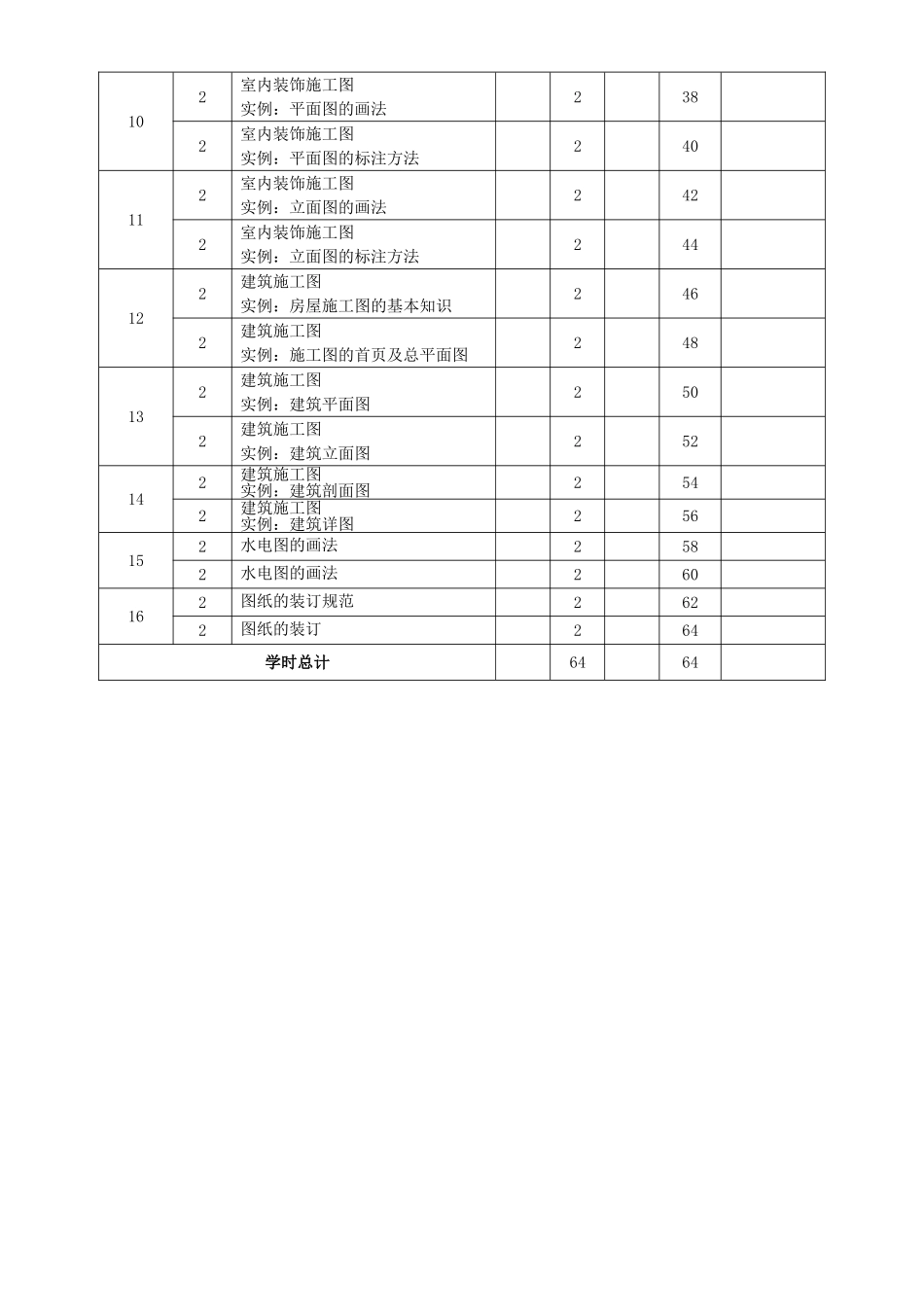

人文与艺术学院环境艺术设计专业建筑制图课程教案授课计划课程名称建筑制图课程类别实践技能课课程代码05214009总学时已完成学时本学期学时640周学时理论学时实践学时总计学时406464使用教材名称出版社出版时间获奖情况建筑制图与识图科学出版社2010年参考书目名称出版社出版时间获奖情况室内设计制图辽宁美术出版社2009年考核性质考试考查考试形式开卷闭卷论文其他成绩评定总成绩比（%）平时成绩比（%）平时实验期末出勤作业实习讨论期中测验自主学习20％30％50％5％10％5％课程介绍建筑制图是环境艺术设计专业的重要实践课。本课程学习的主要内容和学习目标：（1）制图基本技能及基本知识：学习制图仪器和工具的正确使用方法、基本制图标准及常用的几何作图方法。学习投影的基本知识、简单立体的投影、轴侧投影等的基本原理和方法。（2）建筑工程施工图：主要学习建筑工程图的种类、特点和识读、抄绘、描绘施工图的方法。（3）阴影透视：学习阴影、透视的基本知识以及绘制阴影、透视基本原理和方法。通过本课程的学习，能够熟练的进行建筑制图。课时安排从第一周至第十六周星期四／5一8节星期／一节星期／一节星期／一节1教C416教室教室教室周次节数教学内容学时分配合计备注理论实践其他12制图的基本知识和标准规定222制图工具的使用方法2422制图标准规定实例：几何作图262制图标准规定实例：几何作图2832投影的基本知识实例：三面正投影2102正投影法和三面视图21242点、直线和平面的三面投影2142点、直线和平面的三面投影21652平面体的投影2182曲面体的投影22062组合体的投影2222轴测投影22472剖面图与断面图的画法2262剖面图与断面图的画法22882工程样图的规定2302工程样图的规范画法23292建筑详图的规定2342建筑详图的规范画法236102室内装饰施工图实例：平面图的画法2382室内装饰施工图实例：平面图的标注方法240112室内装饰施工图实例：立面图的画法2422室内装饰施工图实例：立面图的标注方法244122建筑施工图实例：房屋施工图的基本知识2462建筑施工图实例：施工图的首页及总平面图248132建筑施工图实例：建筑平面图2502建筑施工图实例：建筑立面图252142建筑施工图实例：建筑剖面图2542建筑施工图实例：建筑详图256152水电图的画法2582水电图的画法260162图纸的装订规范2622图纸的装订264学时总计6464表3学生日常考核表（另见文件夹中excel表格）教学日志周次日期星期节次班级授课内容授课方式应到人数实到人数备注一2.20四5-8B1211制图的基本知识和标准规定制图工具的使用方法二2.27四5-8B1211制图标准规定实例：几何作图三3.6四5-8B1211投影的基本知识四3.13四5-8B1211点、直线和平面的三面投影五3.20四5-8B1211平面体和曲面体的投影六3.27四5-8B1211组合体的投影和轴侧投影七4.3四5-8B1211剖面图与断面图的画法八4.10四5-8B1211工程样图的规定九4.17四5-8B1211建筑详图的规范画法十4.24四5-8B1211室内装饰施工图实例：平面图的画法十一5.1四5-8B1211室内装饰施工图实例：立面图的标注方法十二5.8四5-8B1211建筑施工图实例：房屋施工图的基本知识十三5.15四5-8B1211建筑施工图实例：建筑立面图十四5.22四5-8B1211建筑施工图实例：建筑剖面图十五5.29四5-8B1211水电图的画法十六6.5四5-8B1211图纸的装订规范实践课程教案实验实训项目名称：制图工具的使用方法实训时间：4课时实训场地：1教C416实训目的：通过本次的实训，对室内设计的制图规范及制图步骤有初步的了解，掌握制图工具的使用方法，对工具的操作有初步认识。实训重点难点：重点：室内制图的规范及制图步骤难点：制图工具的认识和使用实训设备：画板、图纸、铅笔、橡皮、丁字尺、卷尺、比例尺、针管笔、圆规、直尺、三角板、曲线板等。实训内容与步骤（教学时数：4）实训内容：制图工具的认识和使用方法实训步骤：绘图工具的认识和使用方法掌握绘图工具的正确使用方法，是手工绘图时保证绘图质量和提高绘图速度的一个重要前提，对初学者尤为重要。本节将介绍几种常用的绘图工具(如下图1.2-1所示)及其使用方法。图1.2-1各种绘图工具一、铅笔绘制图样时，要使用“绘图铅笔”，绘图铅笔铅芯的软硬分...
