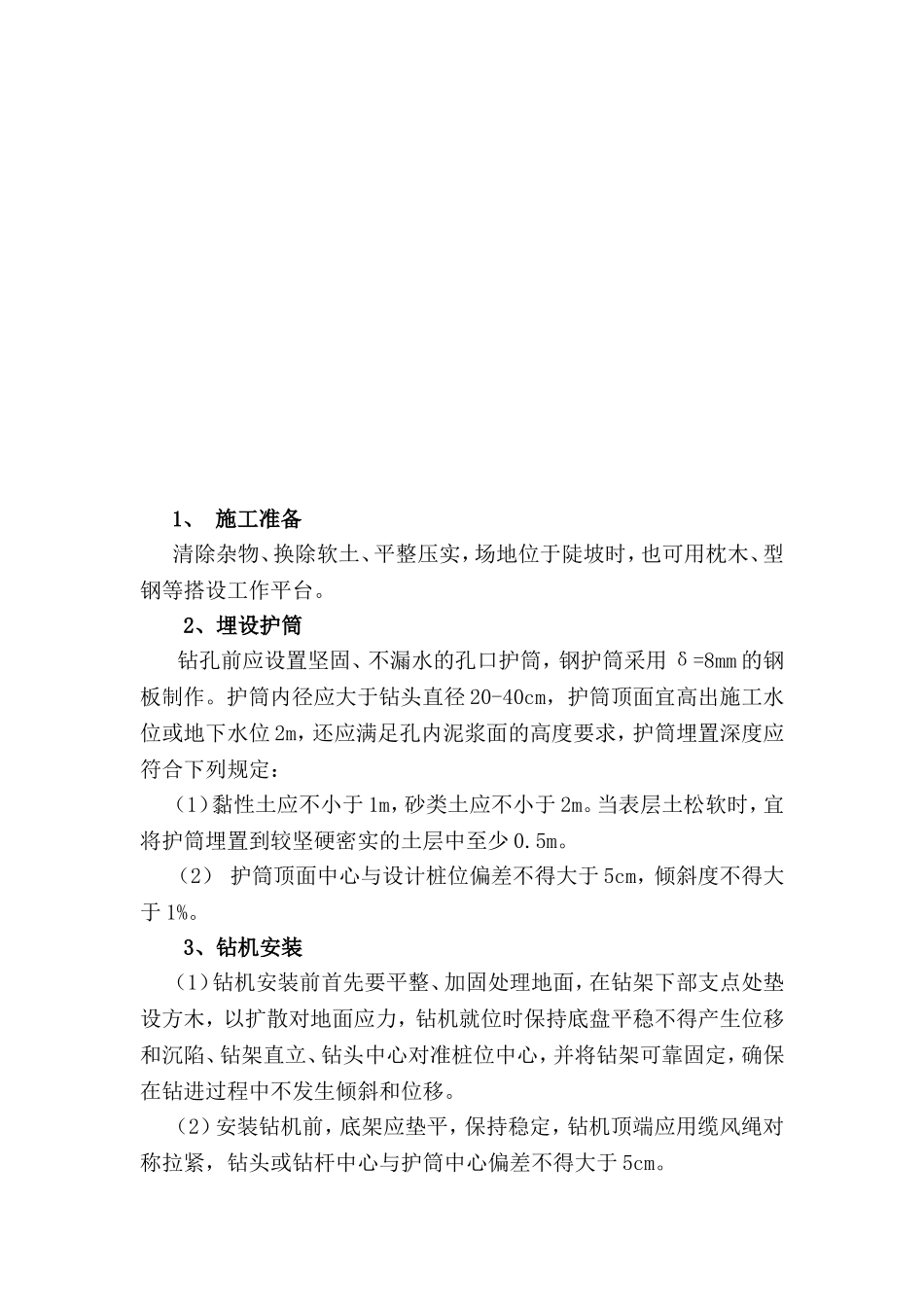

宁天城际一期2标冲击钻孔灌注桩施工作业指导书一、桩基成孔工艺选择根据宁天城际一期2标项目沿线的地质调查情况及桥梁桩基设计情况，本项目计划采用冲击钻成孔方式进行桩基础的施工。冲击钻成孔方式的指导性选择原则为：1、地下水位情况：地下水位较低时可选择人工挖孔；地下水位很高时宜选择钻孔成孔。2、桩基地质情况：基础地质情况比较简单，不存在厚度较大的淤泥质土层和流砂层可选择人工挖孔；基础地质情况比较复杂，存在厚度较大的淤泥质土层和流砂层选择钻孔成孔。3、桩长：桩长小于20m的桩基可采用人工挖孔桩；桩长大于20m的桩基宜采用钻孔成孔。二、钻孔灌注桩施工作业指导书（一）编制目的明确冲击钻孔灌注桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基作业施工。（二）编制依据1、《设计施工图文件》2、《铁路桥涵工程施工质量验收标准》3、《铁路混凝土工程施工规范》（二）适用范围适用于中铁电气化局集团宁天城际一期工程2标内的钻孔灌注桩施工。（三）施工方法及工艺要求：平整场地凿桩头测定孔位挖埋护筒钻机就位钻进制作护筒加工钻头中间检查终孔清孔测孔安放钢筋笼安放导管二次清孔灌注混凝土准备泥浆池、沉淀池泥浆制备泥浆循环、滤碴、补浆、测指标测孔深、泥浆比重、钻进速度测孔深、孔径、孔斜度注清水、换泥浆、测比重填表格、监理工程师签字认可填表、监理工程师签字认可检查泥浆比重及沉渣厚度制作混凝土试件，测量混凝土面高度和导管埋深深度清理、检查测孔深、孔径钢筋笼制作钻孔灌注桩施工工艺流程图桩基检测1、施工准备清除杂物、换除软土、平整压实，场地位于陡坡时，也可用枕木、型钢等搭设工作平台。2、埋设护筒钻孔前应设置坚固、不漏水的孔口护筒，钢护筒采用δ=8mm的钢板制作。护筒内径应大于钻头直径20-40cm，护筒顶面宜高出施工水位或地下水位2m，还应满足孔内泥浆面的高度要求，护筒埋置深度应符合下列规定：（1）黏性土应不小于1m，砂类土应不小于2m。当表层土松软时，宜将护筒埋置到较坚硬密实的土层中至少0.5m。（2）护筒顶面中心与设计桩位偏差不得大于5cm，倾斜度不得大于1%。3、钻机安装（1）钻机安装前首先要平整、加固处理地面，在钻架下部支点处垫设方木，以扩散对地面应力，钻机就位时保持底盘平稳不得产生位移和沉陷、钻架直立、钻头中心对准桩位中心，并将钻架可靠固定，确保在钻进过程中不发生倾斜和位移。（2）安装钻机前，底架应垫平，保持稳定，钻机顶端应用缆风绳对称拉紧，钻头或钻杆中心与护筒中心偏差不得大于5cm。4、泥浆制备泥浆采用优质膨润土造浆，造浆量为2倍的桩的混凝土体积，泥浆比重根据钻进不同地层及时进行调整。泥浆性能指标如下：泥浆比重：岩石不大于1.2，砂黏土不大于1.3，坚硬大漂石、卵石夹粗砂不宜大于1.4。粘度：一般地层16～22s，松散易坍地层19～28s。含砂率：新制泥浆不大于4%。胶体率：不小于95%。PH值：大于6.5。5、成孔5.1冲击钻开孔时主要为造浆护壁，开孔前在孔内多放粘土，并加适量粒径不大于15cm的片石和碎石，用大比重泥浆、低冲程密击，钻进0.5～1.0m后，再回填粘土，继续用低冲程密击，如此反复，使孔壁坚实、竖直、圆顺，待冲砸至钻头顶在护筒下3～4m后，方可加大冲程正常钻进。5.2钻进过程中，应勤松绳和适量松绳，不得打空锤；勤抽碴，使钻头经常冲击新鲜地层。每次松绳量应按地质情况、钻头形式、钻头重量决定。5.3吊钻头的钢丝绳必须选用同向捻制、柔软优质、无死弯和无断丝者，安全系数不应小于12。钢丝绳与钻头间须设转向装置并连结牢固，钻孔过程中应经常检查其状态及转动是否正常、灵活。主绳与钻头的钢丝绳搭接时，两根绳径应相同，捻扭方向必须一致。5.4钻孔工地应有备用钻头，检查发现钻孔钻头直径磨耗超过15mm时应及时更换修补。更换新钻头前，应先检孔到孔底，确认钻孔正常时方可放入新钻头。5.5钻孔过程中根据桩位处详细地质情况采用不同方式钻进。粘土、粉质粘土覆盖层采用中冲程，输入较低稠度泥浆冲击成孔，钻进要注意防止卡钻、埋钻；易塌孔的粉砂、砂土层采用小冲程，多投粘土提高泥浆的粘度与相对密度，并适量填加片石、碎石，使之挤入孔壁。...
