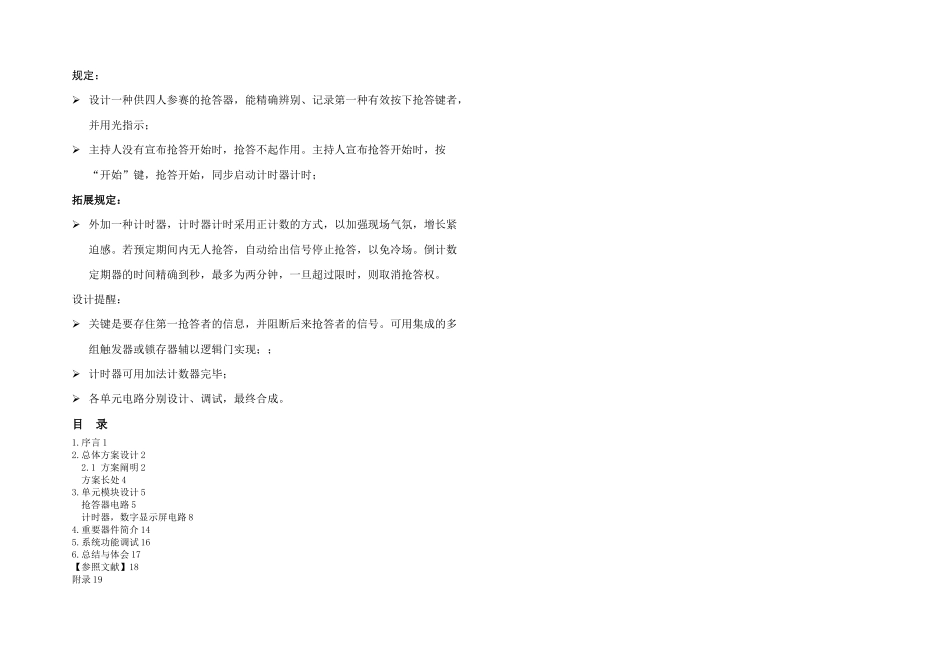

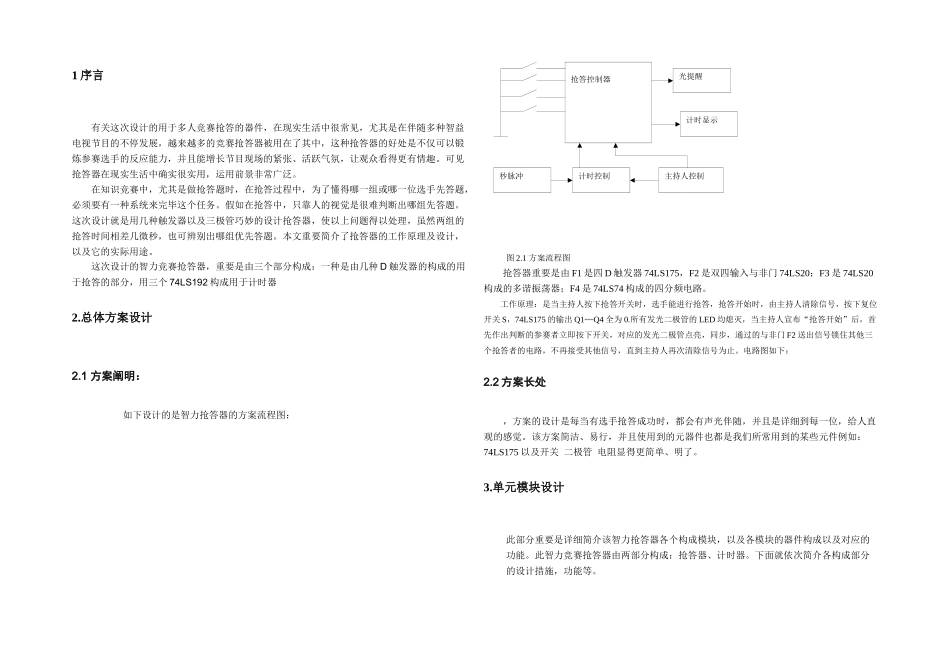

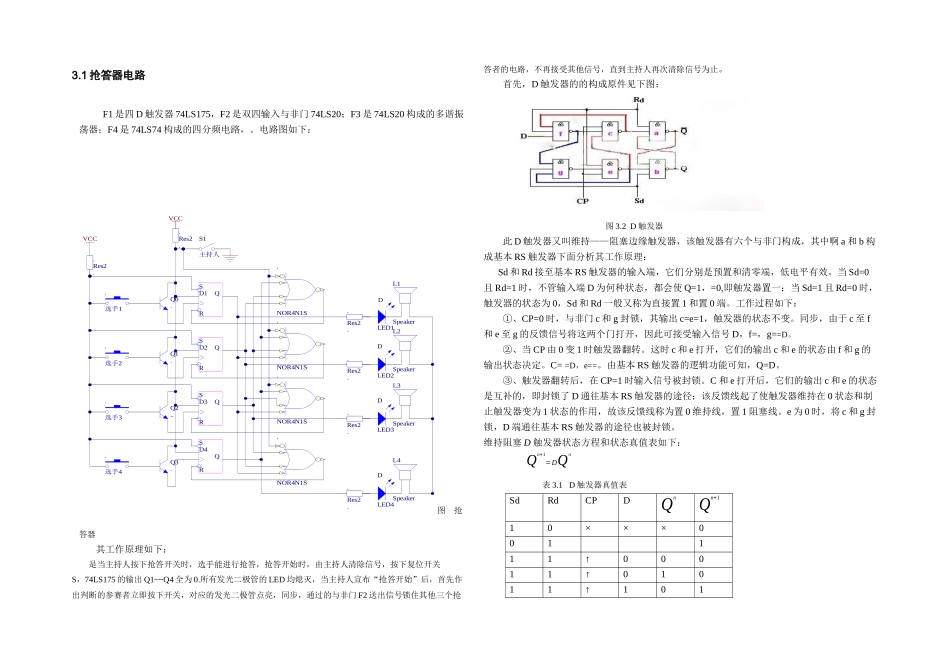

规定： 设计一种供四人参赛的抢答器，能精确辨别、记录第一种有效按下抢答键者，并用光指示； 主持人没有宣布抢答开始时，抢答不起作用。主持人宣布抢答开始时，按“开始”键，抢答开始，同步启动计时器计时；拓展规定： 外加一种计时器，计时器计时采用正计数的方式，以加强现场气氛，增长紧迫感。若预定期间内无人抢答，自动给出信号停止抢答，以免冷场。倒计数定期器的时间精确到秒，最多为两分钟，一旦超过限时，则取消抢答权。设计提醒： 关键是要存住第一抢答者的信息，并阻断后来抢答者的信号。可用集成的多组触发器或锁存器辅以逻辑门实现；； 计时器可用加法计数器完毕； 各单元电路分别设计、调试，最终合成。目 录1.序言 12.总体方案设计 2 2.1 方案阐明 2方案长处 4 3.单元模块设计 5抢答器电路 5 计时器，数字显示屏电路 8 4.重要器件简介 145.系统功能调试 16 6.总结与体会 17【参照文献】18附录 19秒脉冲计时控制抢答控制器光提醒计时显示主持人控制1 序言有关这次设计的用于多人竞赛抢答的器件，在现实生活中很常见，尤其是在伴随多种智益电视节目的不停发展，越来越多的竞赛抢答器被用在了其中，这种抢答器的好处是不仅可以锻炼参赛选手的反应能力，并且能增长节目现场的紧张、活跃气氛，让观众看得更有情趣。可见抢答器在现实生活中确实很实用，运用前景非常广泛。在知识竞赛中，尤其是做抢答题时，在抢答过程中，为了懂得哪一组或哪一位选手先答题，必须要有一种系统来完毕这个任务。假如在抢答中，只靠人的视觉是很难判断出哪组先答题。这次设计就是用几种触发器以及三极管巧妙的设计抢答器，使以上问题得以处理，虽然两组的抢答时间相差几微秒，也可辨别出哪组优先答题。本文重要简介了抢答器的工作原理及设计，以及它的实际用途。这次设计的智力竞赛抢答器，重要是由三个部分构成：一种是由几种 D 触发器的构成的用于抢答的部分，用三个 74LS192 构成用于计时器2.总体方案设计2.1 方案阐明：如下设计的是智力抢答器的方案流程图：图 2.1 方案流程图抢答器重要是由 F1 是四 D 触发器 74LS175，F2 是双四输入与非门 74LS20；F3 是 74LS20构成的多谐振荡器；F4 是 74LS74 构成的四分频电路。工作原理：是当主持人按下抢答开关时，选手能进行抢答，抢答开始时，由主持人清除信号，按下复位开关 S，74LS175 的输出 Q1~~Q4 全为 0.所有发光二极管的 LED 均熄灭，...
