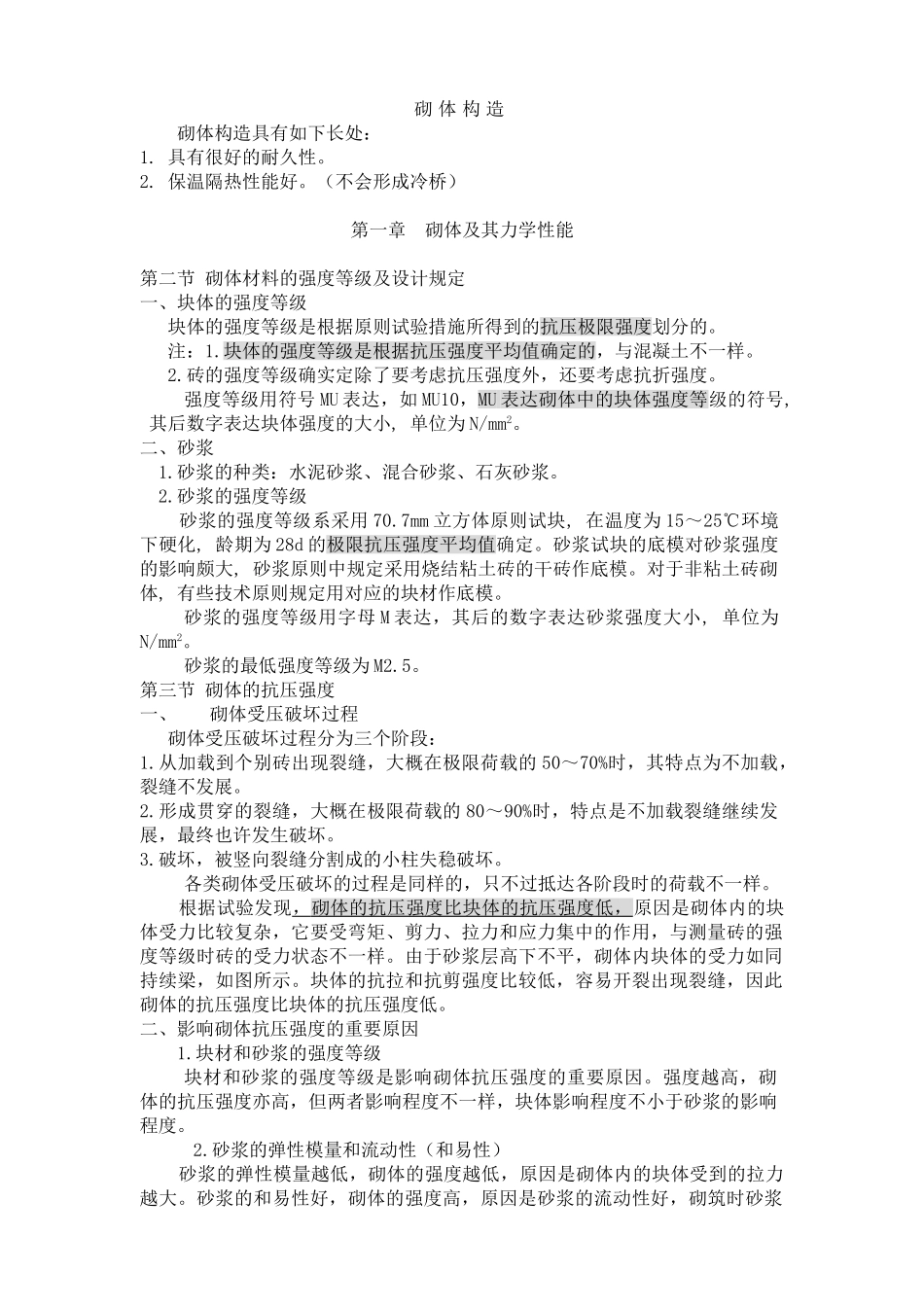

砌 体 构 造 砌体构造具有如下长处：1. 具有很好的耐久性。2. 保温隔热性能好。（不会形成冷桥） 第一章 砌体及其力学性能第二节 砌体材料的强度等级及设计规定一、块体的强度等级 块体的强度等级是根据原则试验措施所得到的抗压极限强度划分的。 注：1.块体的强度等级是根据抗压强度平均值确定的，与混凝土不一样。 2.砖的强度等级确实定除了要考虑抗压强度外，还要考虑抗折强度。强度等级用符号 MU 表达，如 MU10，MU 表达砌体中的块体强度等级的符号, 其后数字表达块体强度的大小, 单位为 N/mm2。二、砂浆 1.砂浆的种类：水泥砂浆、混合砂浆、石灰砂浆。 2.砂浆的强度等级 砂浆的强度等级系采用 70.7mm 立方体原则试块, 在温度为 15～25℃环境下硬化, 龄期为 28d 的极限抗压强度平均值确定。砂浆试块的底模对砂浆强度的影响颇大, 砂浆原则中规定采用烧结粘土砖的干砖作底模。对于非粘土砖砌体, 有些技术原则规定用对应的块材作底模。砂浆的强度等级用字母 M 表达，其后的数字表达砂浆强度大小, 单位为N/mm2。砂浆的最低强度等级为 M2.5。第三节 砌体的抗压强度一、砌体受压破坏过程 砌体受压破坏过程分为三个阶段：1.从加载到个别砖出现裂缝，大概在极限荷载的 50～70%时，其特点为不加载，裂缝不发展。2.形成贯穿的裂缝，大概在极限荷载的 80～90%时，特点是不加载裂缝继续发展，最终也许发生破坏。3.破坏，被竖向裂缝分割成的小柱失稳破坏。各类砌体受压破坏的过程是同样的，只不过抵达各阶段时的荷载不一样。 根据试验发现， 砌体的抗压强度比块体的抗压强度低， 原因是砌体内的块体受力比较复杂，它要受弯矩、剪力、拉力和应力集中的作用，与测量砖的强度等级时砖的受力状态不一样。由于砂浆层高下不平，砌体内块体的受力如同持续梁，如图所示。块体的抗拉和抗剪强度比较低，容易开裂出现裂缝，因此砌体的抗压强度比块体的抗压强度低。二、影响砌体抗压强度的重要原因 1.块材和砂浆的强度等级 块材和砂浆的强度等级是影响砌体抗压强度的重要原因。强度越高，砌体的抗压强度亦高，但两者影响程度不一样，块体影响程度不小于砂浆的影响程度。 2.砂浆的弹性模量和流动性（和易性） 砂浆的弹性模量越低，砌体的强度越低，原因是砌体内的块体受到的拉力越大。砂浆的和易性好，砌体的强度高，原因是砂浆的流动性好，砌筑时砂浆比较平整，块体所受的弯矩和剪力小。注：同样强度等级时，混合砂浆砌筑...
