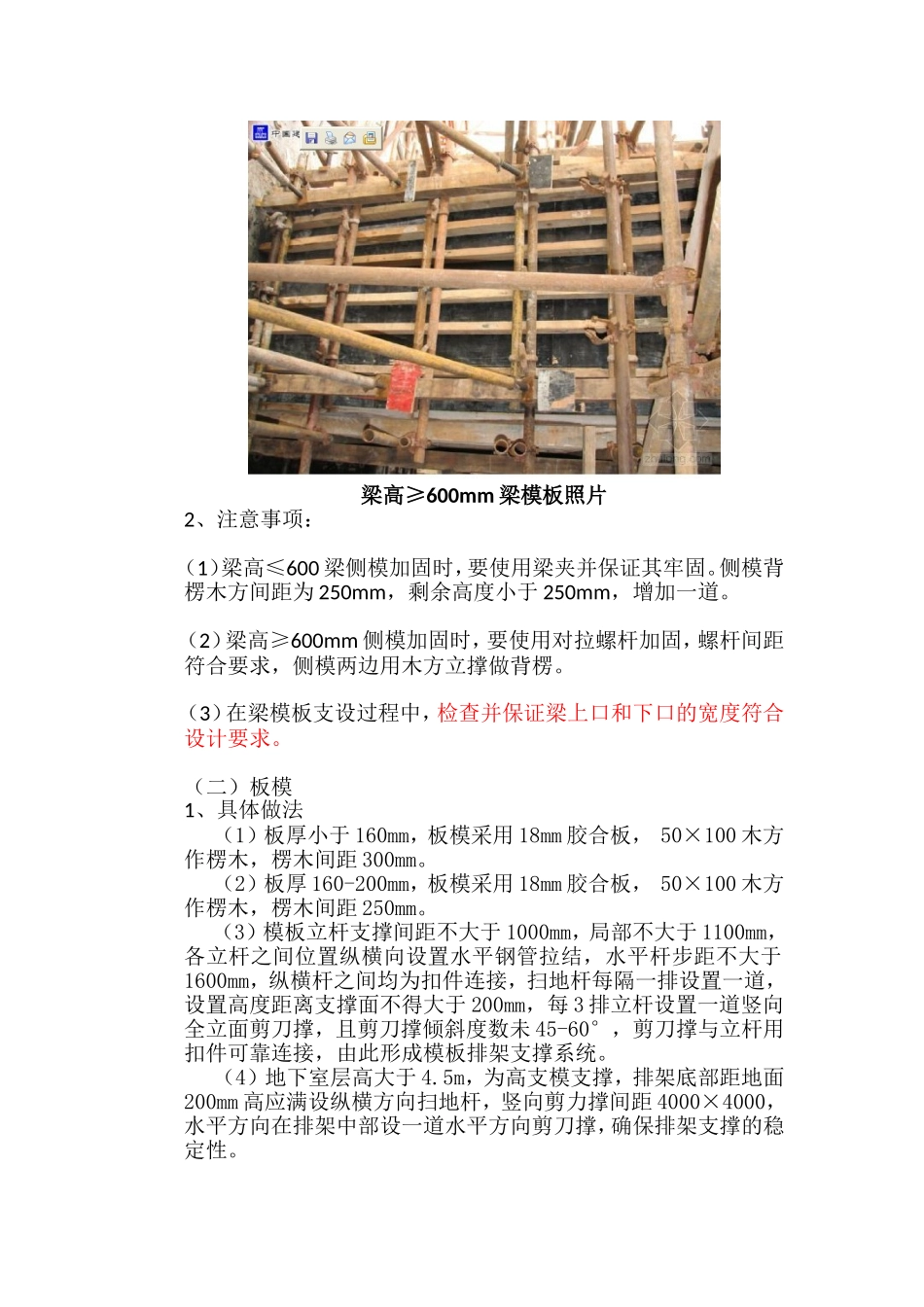

模板支撑系统标准做法及施工注意事项为了提高混凝土工程的外观质量，避免出现错台、胀模等质量通病，保证支撑体系的强度、刚度、稳定性，禁止使用门式架作为模板支撑体系，建议使用扣件式钢管架、平插式钢管架、碗扣式钢管架作为模板支撑体系。一、模板选型基础工程模板：基础承台及筏板模板宜采用砖模；地下室墙柱、梁底模及侧模采用18厚胶合板模板，人防区域内剪力墙采用一次性螺杆，地下室外墙设止水螺杆；地下室顶板采用18厚胶合板模板。主体工程模板：主体墙、梁、板模板均采用18厚胶合板，50*100mm木方作背楞，φ48钢管主楞，墙模设φ12对拉螺杆，梁板模板设钢管排架及钢顶撑支撑系统。二、梁、板模板（一）梁模1、具体做法（1）梁底模及侧模板采用18mm厚胶合板，200-300mm宽梁底纵向设两楞木枋，400mm宽梁底设三根木枋，木枋尺寸为50mm*100mm。（2）当高≤600mm，梁侧模沿梁高方向设水平木枋背楞间距250mm，采用梁夹固定。（3）当梁高≥600mm时，采用对拉螺杆紧固，纵向间距不大于600mm，高度每增加300mm再增设一道Φ12对拉螺杆，以保证梁断面的稳固。（4）梁底水平钢管排架支撑间距900mm，可调式钢管顶撑间距1100mm，底部排架离梁端250mm开排。梁高≤600梁侧模示意图梁高≤600梁模板照片梁高≥600mm侧模示意图梁高≥600mm梁模板照片2、注意事项：（1）梁高≤600梁侧模加固时，要使用梁夹并保证其牢固。侧模背楞木方间距为250mm，剩余高度小于250mm，增加一道。（2）梁高≥600mm侧模加固时，要使用对拉螺杆加固，螺杆间距符合要求，侧模两边用木方立撑做背楞。（3）在梁模板支设过程中，检查并保证梁上口和下口的宽度符合设计要求。（二）板模1、具体做法（1）板厚小于160mm，板模采用18mm胶合板，50×100木方作楞木，楞木间距300mm。（2）板厚160-200mm，板模采用18mm胶合板，50×100木方作楞木，楞木间距250mm。（3）模板立杆支撑间距不大于1000mm，局部不大于1100mm，各立杆之间位置纵横向设置水平钢管拉结，水平杆步距不大于1600mm，纵横杆之间均为扣件连接，扫地杆每隔一排设置一道，设置高度距离支撑面不得大于200mm，每3排立杆设置一道竖向全立面剪刀撑，且剪刀撑倾斜度数未45-60°，剪刀撑与立杆用扣件可靠连接，由此形成模板排架支撑系统。（4）地下室层高大于4.5m，为高支模支撑，排架底部距地面200mm高应满设纵横方向扫地杆，竖向剪力撑间距4000×4000，水平方向在排架中部设一道水平方向剪刀撑，确保排架支撑的稳定性。板模板示意图板模施工照片2、注意事项（1）排架搭设时，保证立杆的间距、水平杆步距符合要求。（2）保证扫地杆、剪刀撑搭设符合要求。（3）立杆底部设置垫木。（4）顶托自由高度（钢管顶到顶托U型槽平直段高度）不大于200mm。（5）板底支撑木方间距不大于300mm，并且要求到边到角。（6）在板模板安装过程中，要实测整层平面总尺寸和房间的长度和宽度。（7）在板模板安装过程中，用激光水平仪检查楼板的标高。三、墙柱模板（一）地下室墙模1、具体做法（1）地下室外墙模板和人防区域内，用一次性Φ12对拉止水螺栓连结，螺栓上焊接40×40×4钢板止水片（人防墙不是外墙时不设置）。（2）两端做50×50×10木塞，止水片必须满焊。对拉螺栓间距＠500。（3）地下室模板要设置斜撑，每2m一道。地下室墙模示意图2、注意事项（1）地下室剪力墙要使用止水螺杆。（2）止水螺杆与止水片的焊接要满足要求。（3）止水钢板与的焊接满足要求。（4）模板间与旧混凝土用海绵条封堵，避免漏浆。（5）模板与旧混凝土的搭接长度不小于100mm-200mm。（二）剪力墙模板1、具体做法（1）主体墙模采用18mm厚胶合板作侧板，背楞采用50*100木方，间距250mm，φ48双钢管水平牵杠，（2）底部第一道横楞距地面200mm，第二道间距450mm，第三道500mm，第四道650mm，第五道650mm用φ12对拉螺栓作紧固夹具，水平间距500mm。（3）可调钢管顶撑作斜撑，每隔2米设置一道，上口用顶托顶住水平加固钢管，下口置于混凝土面并采取防滑措施。（4）外墙模板间与旧混凝土的搭接长度100mm-200mm。（5）外墙采用定型大模，在木工制作场拼装好后用塔式起重机吊装安装。2、注意事项（1）在浇筑剪...
