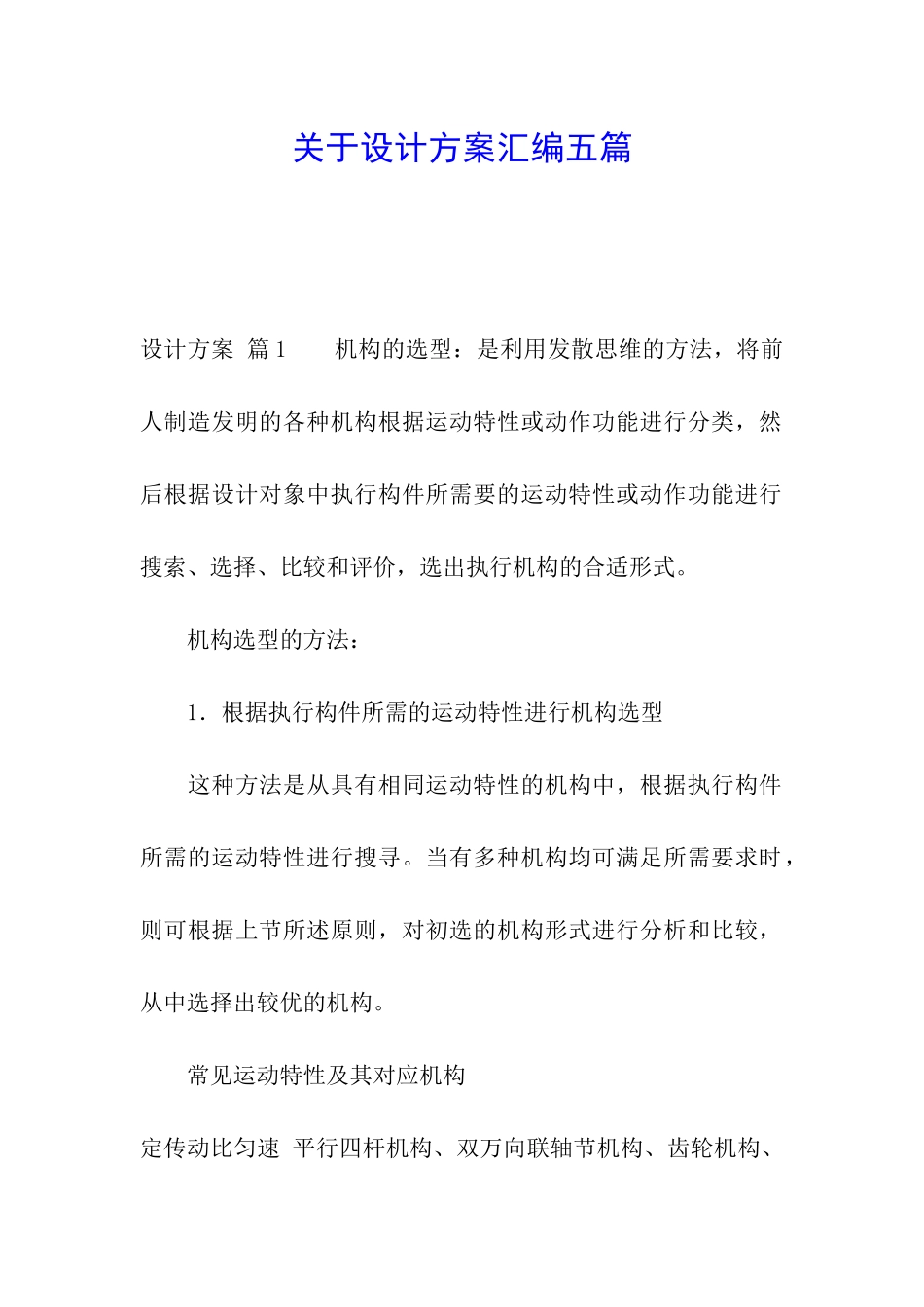

关于设计方案汇编五篇设计方案 篇 1 机构的选型：是利用发散思维的方法，将前人制造发明的各种机构根据运动特性或动作功能进行分类，然后根据设计对象中执行构件所需要的运动特性或动作功能进行搜索、选择、比较和评价，选出执行机构的合适形式
机构选型的方法： 1．根据执行构件所需的运动特性进行机构选型 这种方法是从具有相同运动特性的机构中，根据执行构件所需的运动特性进行搜寻
当有多种机构均可满足所需要求时，则可根据上节所述原则，对初选的机构形式进行分析和比较，从中选择出较优的机构

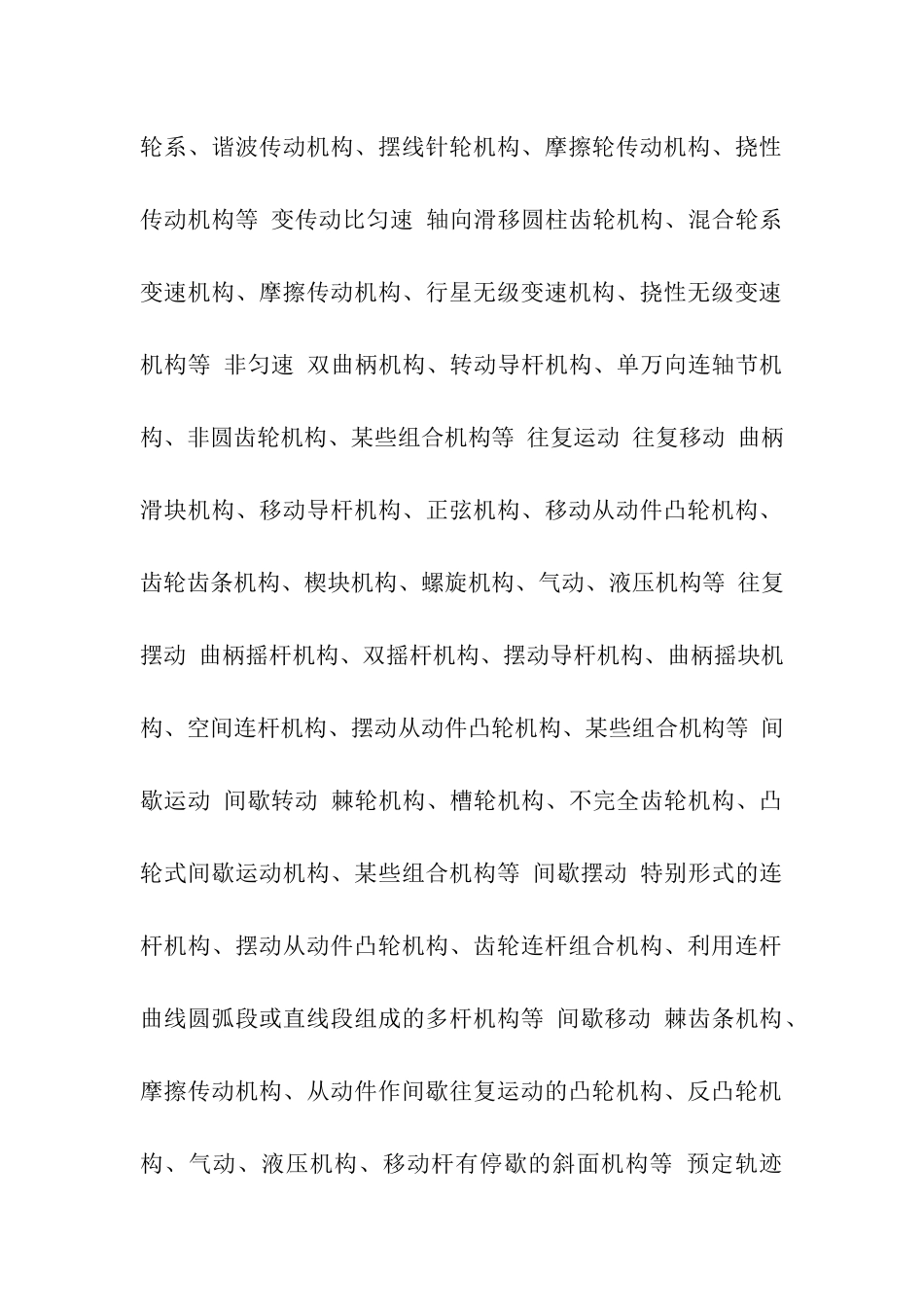

常见运动特性及其对应机构定传动比匀速 平行四杆机构、双万向联轴节机构、齿轮机构、轮系、谐波传动机构、摆线针轮机构、摩擦轮传动机构、挠性传动机构等 变传动比匀速 轴向滑移圆柱齿轮机构、混合轮系变速机构、摩擦传动机构、行星无级变速机构、挠性无级变速机构等 非匀速 双曲柄机构、转动导杆机构、单万向连轴节机构、非圆齿轮机构、某些组合机构等 往复运动 往复移动 曲柄滑块机构、移动导杆机构、正弦机构、移动从动件凸轮机构、齿轮齿条机构、楔块机构、螺旋机构、气动、液压机构等 往复摆动 曲柄摇杆机构、双摇杆机构、摆动导杆机构、曲柄摇块机构、空间连杆机构、摆动从动件凸轮机构、某些组合机构等 间歇运动 间歇转动 棘轮机构、槽轮机构、不完全齿轮机构、凸轮式间歇运动机构、某些组合机构等 间歇摆动 特别形式的连杆机构、摆动从动件凸轮机构、齿轮连杆组合机构、利用连杆曲线圆弧段或直线段组成的多杆机构等 间歇移动 棘齿条机构、摩擦传动机构、从动件作间歇往复运动的凸轮机构、反凸轮机构、气动、液压机构、移动杆有停歇的斜面机构等 预定轨迹 直线轨迹 连杆近似直线机构、八杆精确直线机构、某些组合机构等 曲线轨迹 利用连杆曲线实现预定轨迹的多杆机构、凸轮连杆组合机构、行星轮系与连杆组合机构等 特别运动要求 换向 双向式棘轮机构、定轴轮系（三星轮换
