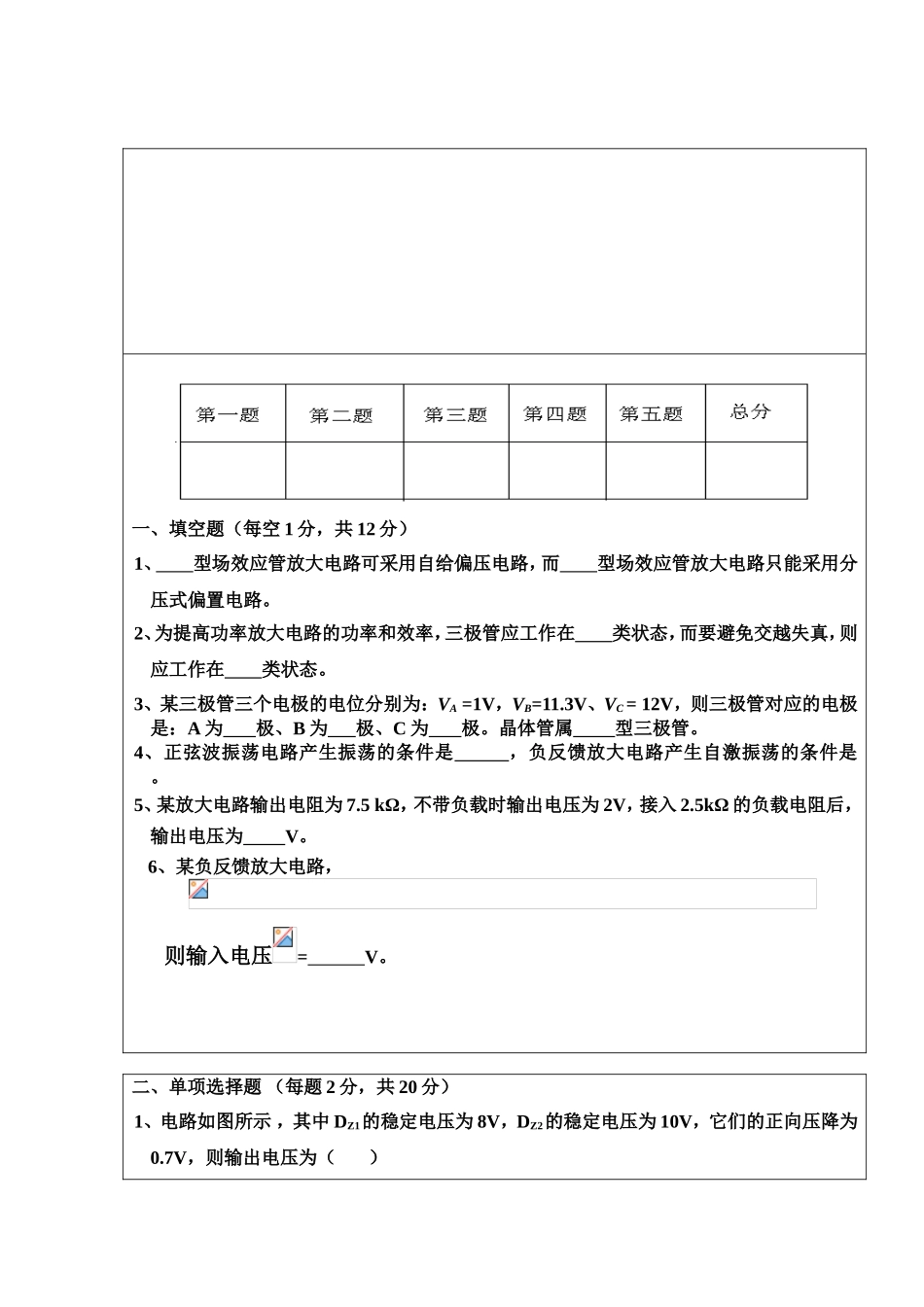

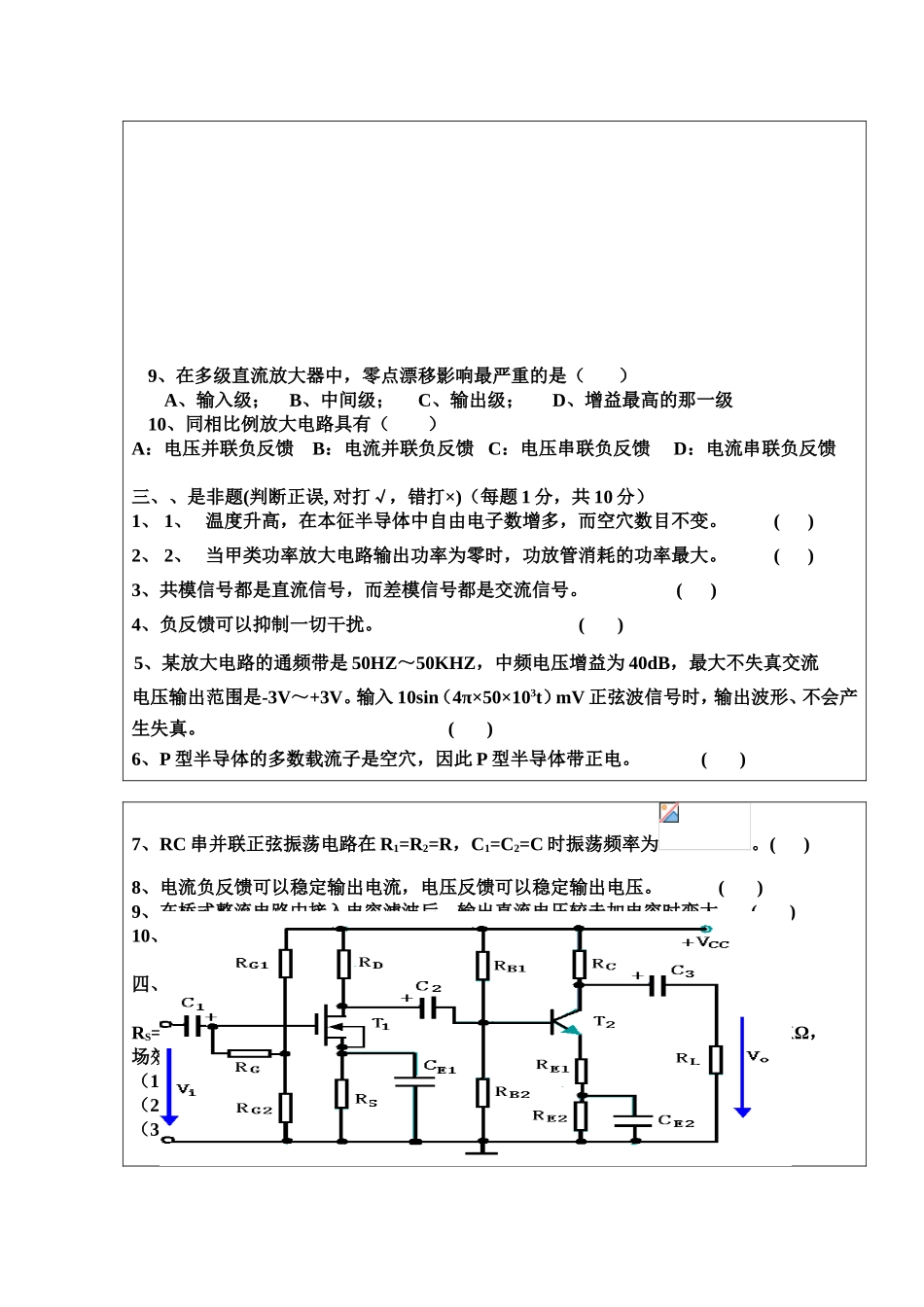

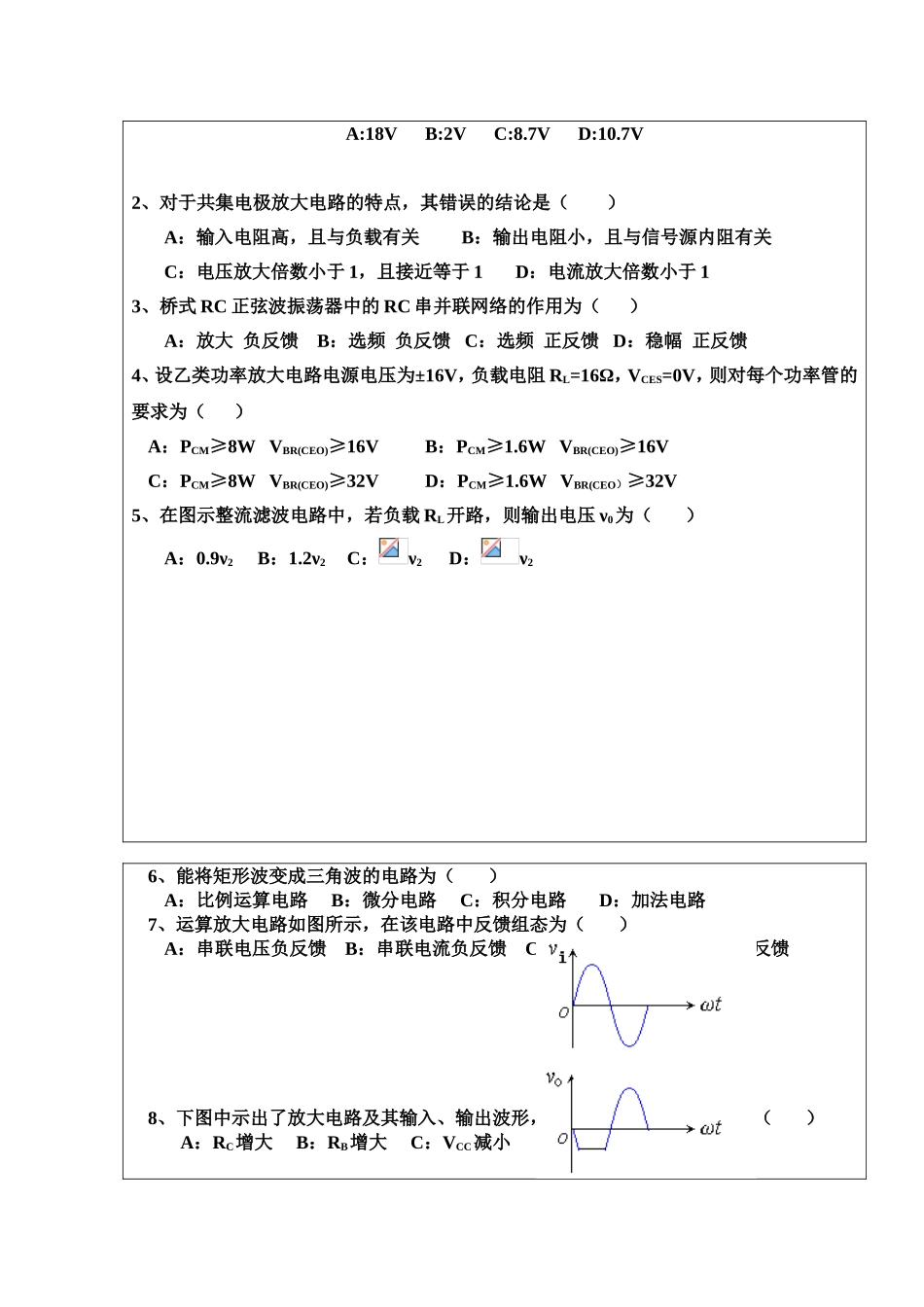

（注意：本试题共6页五大题，请全部做在答题纸上）一、填空题（每空1分，共12分）1、型场效应管放大电路可采用自给偏压电路，而型场效应管放大电路只能采用分压式偏置电路。2、为提高功率放大电路的功率和效率，三极管应工作在类状态，而要避免交越失真，则应工作在类状态。3、某三极管三个电极的电位分别为：VA=1V，VB=11.3V、VC=12V，则三极管对应的电极是：A为极、B为极、C为极。晶体管属型三极管。4、正弦波振荡电路产生振荡的条件是，负反馈放大电路产生自激振荡的条件是。5、某放大电路输出电阻为7.5kΩ，不带负载时输出电压为2V，接入2.5kΩ的负载电阻后，输出电压为V。6、某负反馈放大电路，则输入电压=V。二、单项选择题（每题2分，共20分）1、电路如图所示，其中DZ1的稳定电压为8V，DZ2的稳定电压为10V，它们的正向压降为0.7V，则输出电压为（）A:18VB:2VC:8.7VD:10.7V2、对于共集电极放大电路的特点，其错误的结论是（）A：输入电阻高，且与负载有关B：输出电阻小，且与信号源内阻有关C：电压放大倍数小于1，且接近等于1D：电流放大倍数小于13、桥式RC正弦波振荡器中的RC串并联网络的作用为（）A：放大负反馈B：选频负反馈C：选频正反馈D：稳幅正反馈4、设乙类功率放大电路电源电压为±16V，负载电阻RL=16Ω，VCES=0V，则对每个功率管的要求为（）A：PCM≥8WVBR(CEO)≥16VB：PCM≥1.6WVBR(CEO)≥16VC：PCM≥8WVBR(CEO)≥32VD：PCM≥1.6WVBR(CEO）≥32V5、在图示整流滤波电路中，若负载RL开路，则输出电压ν0为（）A：0.9ν2B：1.2ν2C：ν2D：ν26、能将矩形波变成三角波的电路为（）A：比例运算电路B：微分电路C：积分电路D：加法电路7、运算放大电路如图所示，在该电路中反馈组态为（）A：串联电压负反馈B：串联电流负反馈C：并联电流负反馈D：无反馈8、下图中示出了放大电路及其输入、输出波形，若要使ν0波形不失真，则（）A：RC增大B：RB增大C：VCC减小D：νi增大9、在多级直流放大器中，零点漂移影响最严重的是（）A、输入级；B、中间级；C、输出级；D、增益最高的那一级10、同相比例放大电路具有（）A：电压并联负反馈B：电流并联负反馈C：电压串联负反馈D：电流串联负反馈三、、是非题(判断正误,对打√，错打×)（每题1分，共10分）1、1、温度升高，在本征半导体中自由电子数增多，而空穴数目不变。()2、2、当甲类功率放大电路输出功率为零时，功放管消耗的功率最大。()3、共模信号都是直流信号，而差模信号都是交流信号。()4、负反馈可以抑制一切干扰。()5、某放大电路的通频带是50HZ～50KHZ，中频电压增益为40dB，最大不失真交流电压输出范围是-3V～+3V。输入10sin（4π×50×103t）mV正弦波信号时，输出波形、不会产生失真。()6、P型半导体的多数载流子是空穴，因此P型半导体带正电。()7、RC串并联正弦振荡电路在R1=R2=R，C1=C2=C时振荡频率为。()8、电流负反馈可以稳定输出电流，电压反馈可以稳定输出电压。()9、在桥式整流电路中接入电容滤波后，输出直流电压较未加电容时变大。()10、三极管输入电阻rbe与静态电流ＩＥ有关，因而rbe是直流电阻。()四、计算题（本题共2小题，第1小题16分，第2小题10分，共26分）1、电路如图所示，已知RG1=180KΩ，RG2=60KΩ，RG=1MΩ，RD=10KΩ，RS=10KΩ，RB1=33KΩ，RB2=8.2KΩ，RC=10KΩ，RE1=390Ω，RE2=3KΩ，RL=10KΩ，场效应管工作点上的互导gm=0.9mS,三极管β=80，VBE=0.6V，VCC=24V。求（1）画出微变等效电路（2）电路总的电压放大倍数AV，输入电阻Ri,输出电阻RO（3）试问第一级用的是什么类型的场效应管？2、在下图所示电路中，运算放大电路A1、A2为理想的。（1）（1）试求输出电压VO与输入电压Vi的关系式。（2）（2）说明流过电阻R2的电流i2=?五、分析计算题（本题共4小题，第1、2小题每题6分，第3、4小题每题10分，共32分）1、电路如图所示，设二极管为理想的，若Vi=6sinωt(v),E=3V,试画出输出VO的波形。2、试利用相位平衡条件判断下列两个电路能否振荡，说明理由。若能振荡，说明该电路属于什么类型的振荡电路。（A）（B）3、桥式整流电容滤波电路如图所示，已知变压器副边的有效值V2=20V，C=1000μF，RL=40...
