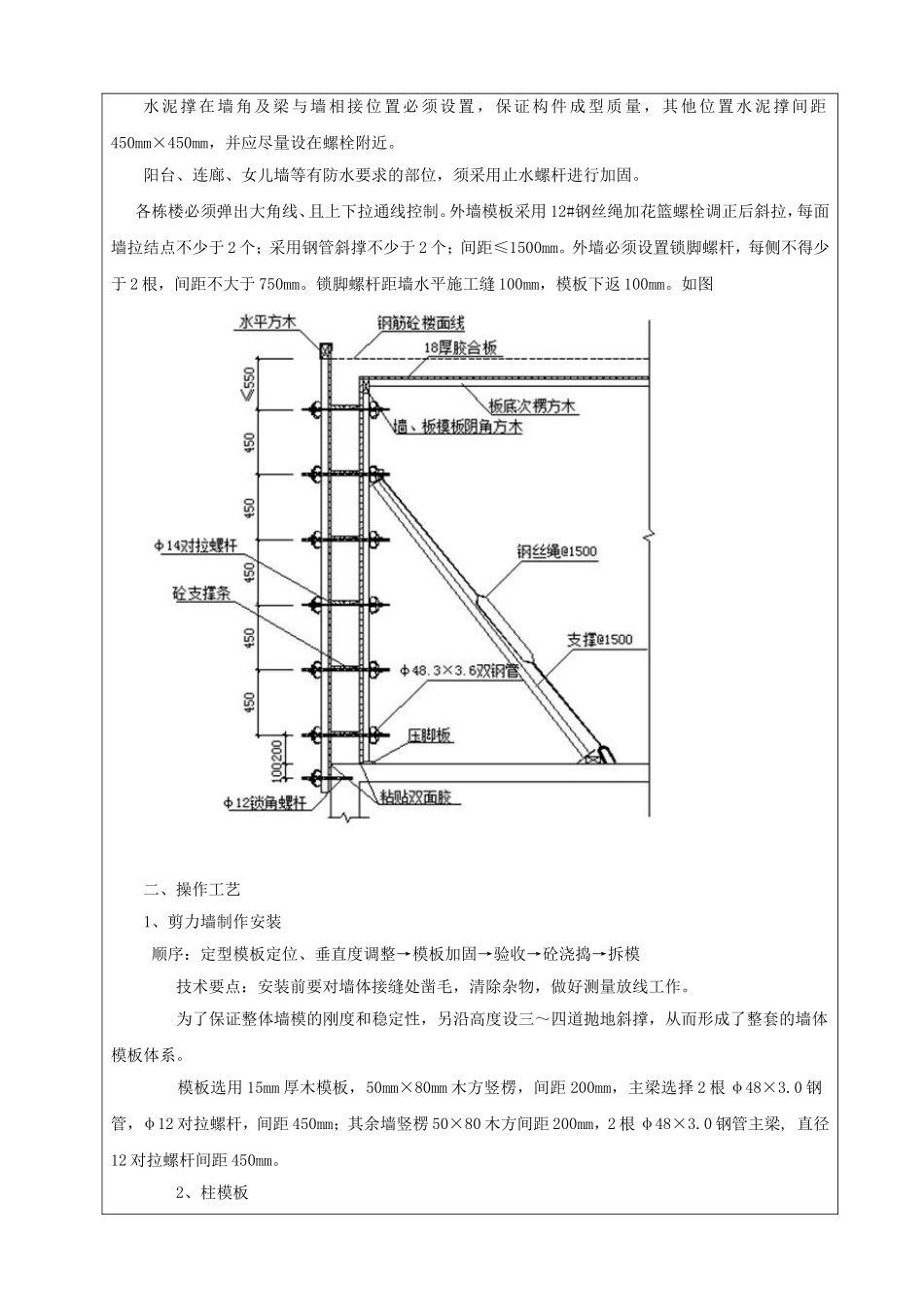

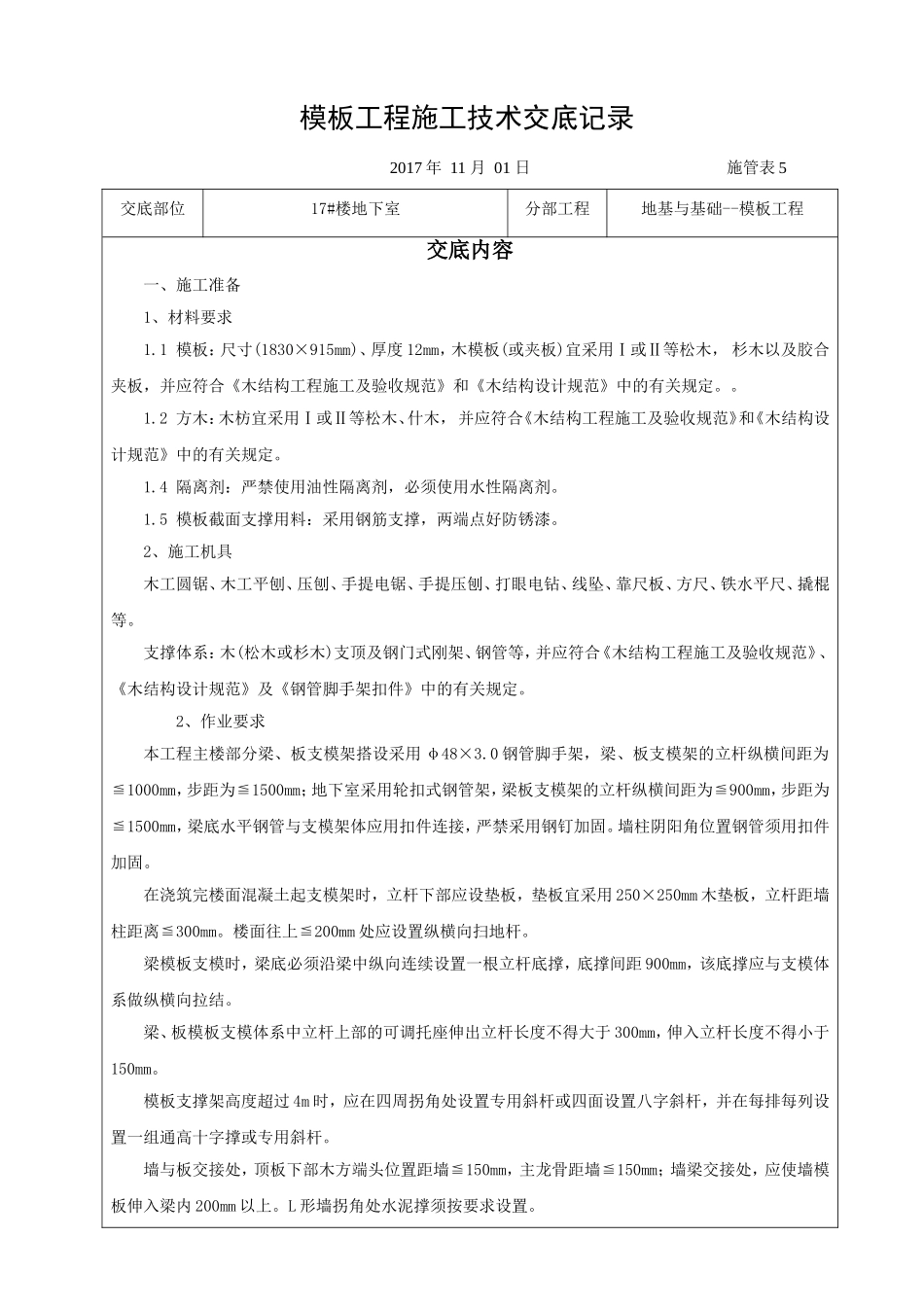

模板工程施工技术交底记录2017年11月01日施管表5交底部位17#楼地下室分部工程地基与基础--模板工程交底内容一、施工准备1、材料要求1.1模板：尺寸(1830×915mm)、厚度12mm，木模板(或夹板)宜采用Ⅰ或Ⅱ等松木，杉木以及胶合夹板，并应符合《木结构工程施工及验收规范》和《木结构设计规范》中的有关规定。。1.2方木：木枋宜采用Ⅰ或Ⅱ等松木、什木，并应符合《木结构工程施工及验收规范》和《木结构设计规范》中的有关规定。1.4隔离剂：严禁使用油性隔离剂，必须使用水性隔离剂。1.5模板截面支撑用料：采用钢筋支撑，两端点好防锈漆。2、施工机具木工圆锯、木工平刨、压刨、手提电锯、手提压刨、打眼电钻、线坠、靠尺板、方尺、铁水平尺、撬棍等。支撑体系：木(松木或杉木)支顶及钢门式刚架、钢管等，并应符合《木结构工程施工及验收规范》、《木结构设计规范》及《钢管脚手架扣件》中的有关规定。2、作业要求本工程主楼部分梁、板支模架搭设采用φ48×3.0钢管脚手架，梁、板支模架的立杆纵横间距为≦1000mm，步距为≦1500mm；地下室采用轮扣式钢管架，梁板支模架的立杆纵横间距为≦900mm，步距为≦1500mm，梁底水平钢管与支模架体应用扣件连接，严禁采用钢钉加固。墙柱阴阳角位置钢管须用扣件加固。在浇筑完楼面混凝土起支模架时，立杆下部应设垫板，垫板宜采用250×250mm木垫板，立杆距墙柱距离≦300mm。楼面往上≦200mm处应设置纵横向扫地杆。梁模板支模时，梁底必须沿梁中纵向连续设置一根立杆底撑，底撑间距900mm，该底撑应与支模体系做纵横向拉结。梁、板模板支模体系中立杆上部的可调托座伸出立杆长度不得大于300mm，伸入立杆长度不得小于150mm。模板支撑架高度超过4m时，应在四周拐角处设置专用斜杆或四面设置八字斜杆，并在每排每列设置一组通高十字撑或专用斜杆。墙与板交接处，顶板下部木方端头位置距墙≦150mm，主龙骨距墙≦150mm；墙梁交接处，应使墙模板伸入梁内200mm以上。L形墙拐角处水泥撑须按要求设置。水泥撑在墙角及梁与墙相接位置必须设置，保证构件成型质量，其他位置水泥撑间距450mm×450mm，并应尽量设在螺栓附近。阳台、连廊、女儿墙等有防水要求的部位，须采用止水螺杆进行加固。各栋楼必须弹出大角线、且上下拉通线控制。外墙模板采用12#钢丝绳加花篮螺栓调正后斜拉，每面墙拉结点不少于2个；采用钢管斜撑不少于2个；间距≤1500mm。外墙必须设置锁脚螺杆，每侧不得少于2根，间距不大于750mm。锁脚螺杆距墙水平施工缝100mm，模板下返100mm。如图二、操作工艺1、剪力墙制作安装顺序：定型模板定位、垂直度调整→模板加固→验收→砼浇捣→拆模技术要点：安装前要对墙体接缝处凿毛，清除杂物，做好测量放线工作。为了保证整体墙模的刚度和稳定性，另沿高度设三～四道抛地斜撑，从而形成了整套的墙体模板体系。模板选用15mm厚木模板，50mm×80mm木方竖楞，间距200mm，主梁选择2根φ48×3.0钢管，φ12对拉螺杆，间距450mm；其余墙竖楞50×80木方间距200mm，2根φ48×3.0钢管主梁,直径12对拉螺杆间距450mm。2、柱模板支模程序：放线→设置定位基准→第一块模板安装就位→安装支撑→邻侧模板安装就位→连接二块模板，安装第二块模板支撑→安装第三、四块模板及支撑→调直纠偏→安装柱箍→全面检查校正→柱模群体固定→清除柱模内杂物、封闭清扫口→验收。根据图纸尺寸制作柱侧模板(注意:外侧板宽度要加大两倍内侧板模板厚度)后，按楼、地面放好线的柱位置用1:2水泥砂浆粉成条带，通过水准仪校正找平，作为模板支承面。对于外柱应在柱外边设置模板支承垫条带，支承垫条带应安装平直，紧贴砼外边，柱外模与支承垫条紧密接触，防止漏浆。两垂直向加斜拉顶撑。柱模安完后，应全面复核模板的垂直度、对角线长度差及截面尺寸等项目。柱模板支撑必须牢固，预埋件、预留孔洞严禁漏设且必须准确、稳牢。柱子尺寸≧600mm×600mm用A14对拉螺杆加固。墙柱模板拼缝位置须采用废模板将上下层压平，避免出现错台。柱模竖楞设置：每边各设5根50×80木方，柱箍采用双钢管φ48×3.0柱箍，间距为500mm，柱箍的安装应自下而上进行。墙柱第一道主龙骨距离楼地面≦250mm。3、梁模板安...
