水冷散热器结构设计模块VIP专享

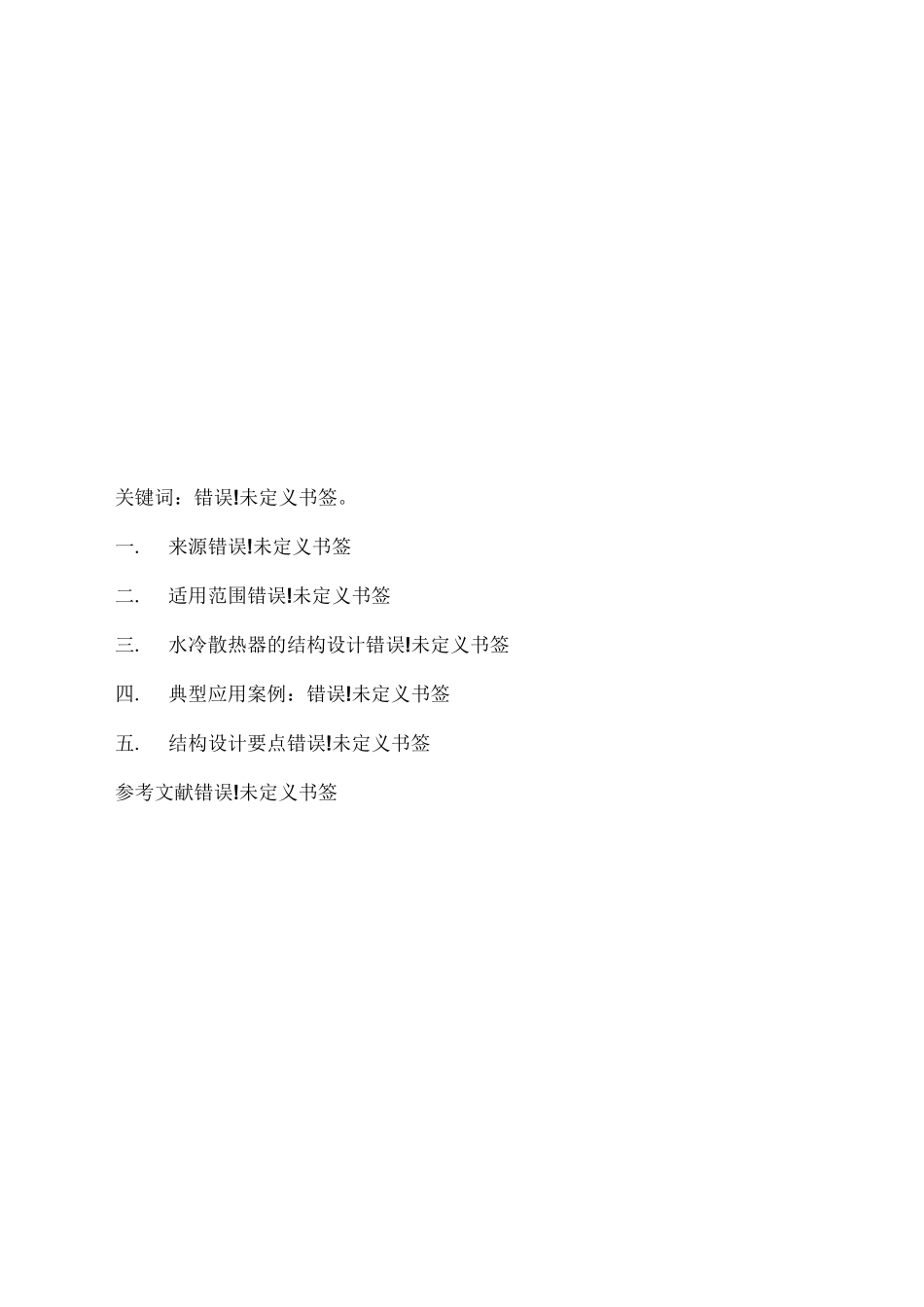

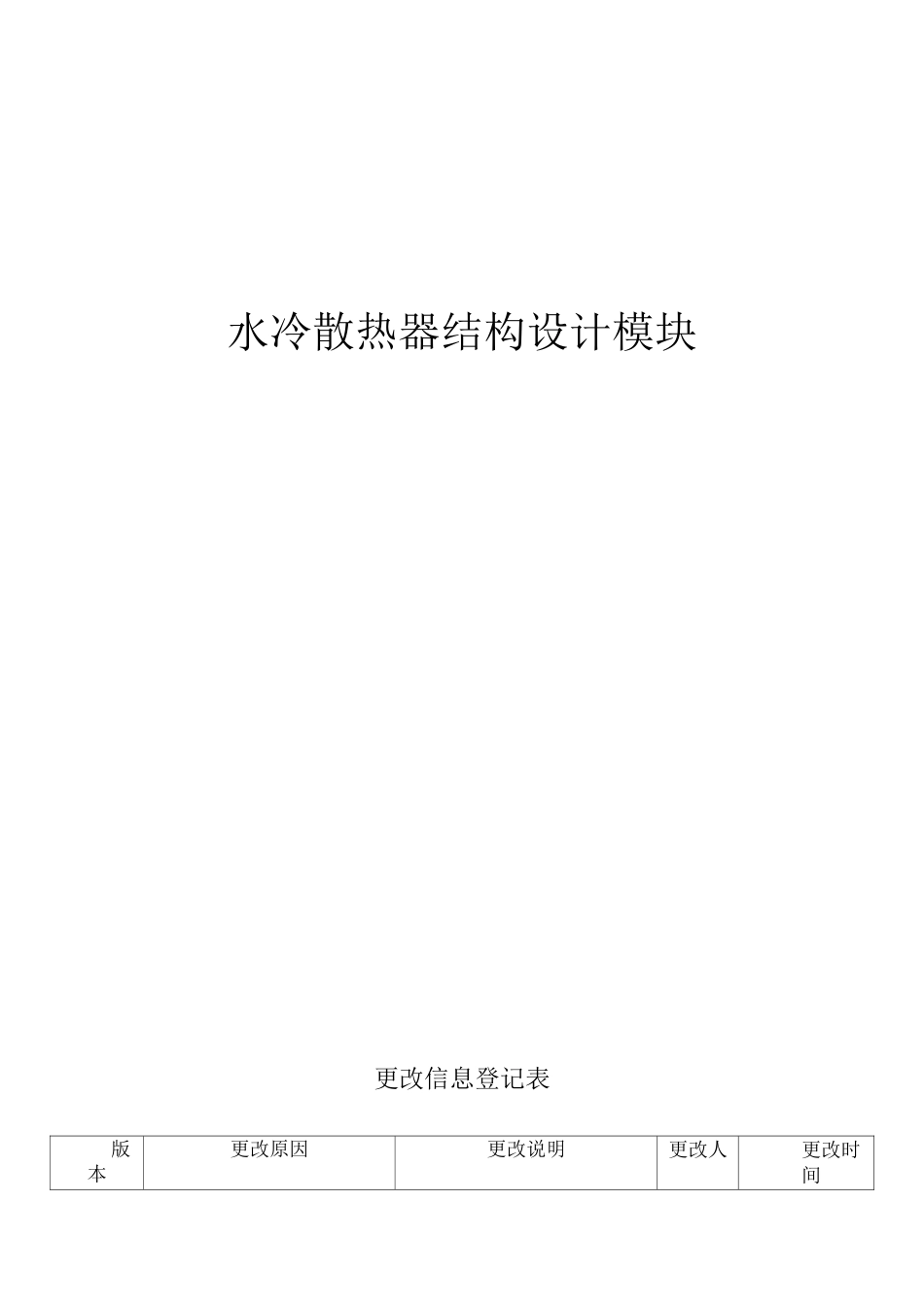

水冷散热器结构设计模块更改信息登记表版本更改原因更改说明更改人更改时间目录前言错误!未定义书签摘要：错误!未定义书签。关键词：错误!未定义书签。一.来源错误!未定义书签二.适用范围错误!未定义书签三.水冷散热器的结构设计错误!未定义书签四.典型应用案例：错误!未定义书签五.结构设计要点错误!未定义书签参考文献错误!未定义书签摘要：本设计模块介绍了水冷散热器的结构形式，该结构主要应用于风能产品功率模块散热器结构设计中。关键词：散热器水冷结构密封接头.水冷散热器的结构设散热器当前风力发电所处环境地恶劣性，以及机舱内体积的狭小，需要对功率器件部分有较高的防护等级和高效的散热，水冷具有高效的散热性能和可以完全密封，我们采用水冷的方式对主功率系统进行散热；主功率模块上 IGBT 的散热需要通过水冷散热器将热量带走，由于需要充分考虑水冷散热器的结构设计。本设计模块中的结构形式来源于水冷预研项目及风能产品线上电水冷变流器产品。相关产品已经通过生产并得到验证。二.适用范围该结构形式可用于大功率、高密度、高防护等级的功率器件散热，如风能和大功率变频器等。由于应用情况各有不同，请根据推荐使用范围合理选择。1、水冷散热器的结构形式水冷散热器是通过流经其内部的流体将安装在其上的器件的热量带走，其包含了内部有流道的散热水冷散热器可按照器件安装在散热器上的安装散热面，将散热器分为单面水冷散热器、双面水冷散热器以及多面水冷散热器。图 2 为单面水冷散热器。器本体及连接外部进出流体的进出接头（如图进、出水接头—图水冷散从两种布局方式可以看出：单面水冷散热器的器件布局简单，但整个散热器的尺寸较大，不易加工;相对于单面水冷散热器，双面水冷散热器的器件布局紧凑，水冷散热器的尺寸小，易于加工。2、水冷散热器的流道形式水冷散热器的内部流道形式决定了整个散热器的散热效果，按照流体在内部流动方式可区分为：纯并联流道、纯串连流道以及串联并联结合流道。每种流道方式有各自特点：串联流道：阻力大，流速较咼；并联流道：阻力较串联流道小，流速低。参考热仿真建议采用串并联组合的方式，在功率器件下方的流道设计为并联流道，各个器件下方的并联流道之间采用汇流流道相串联（如下图）。图 2 单面水冷散热器图 3 双面水冷散热器图 4 串联并联结合流道3、水冷散热器本体的结构形式及密封水冷散热器本体是散热器的最主要部分，在设计时一定要考虑到加工方式和密封。按照...
