外墙保温施工方案(石墨聚苯板)

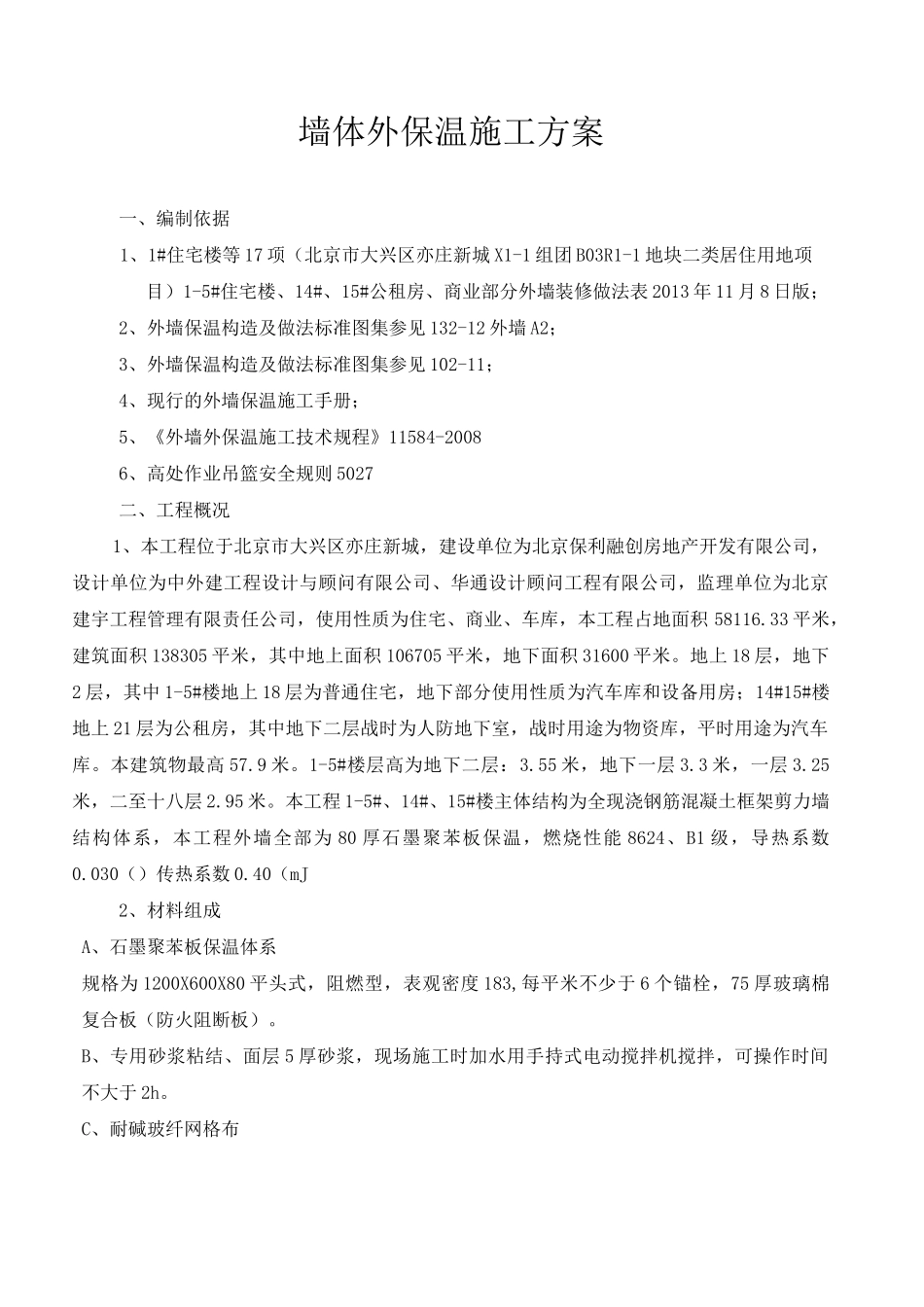

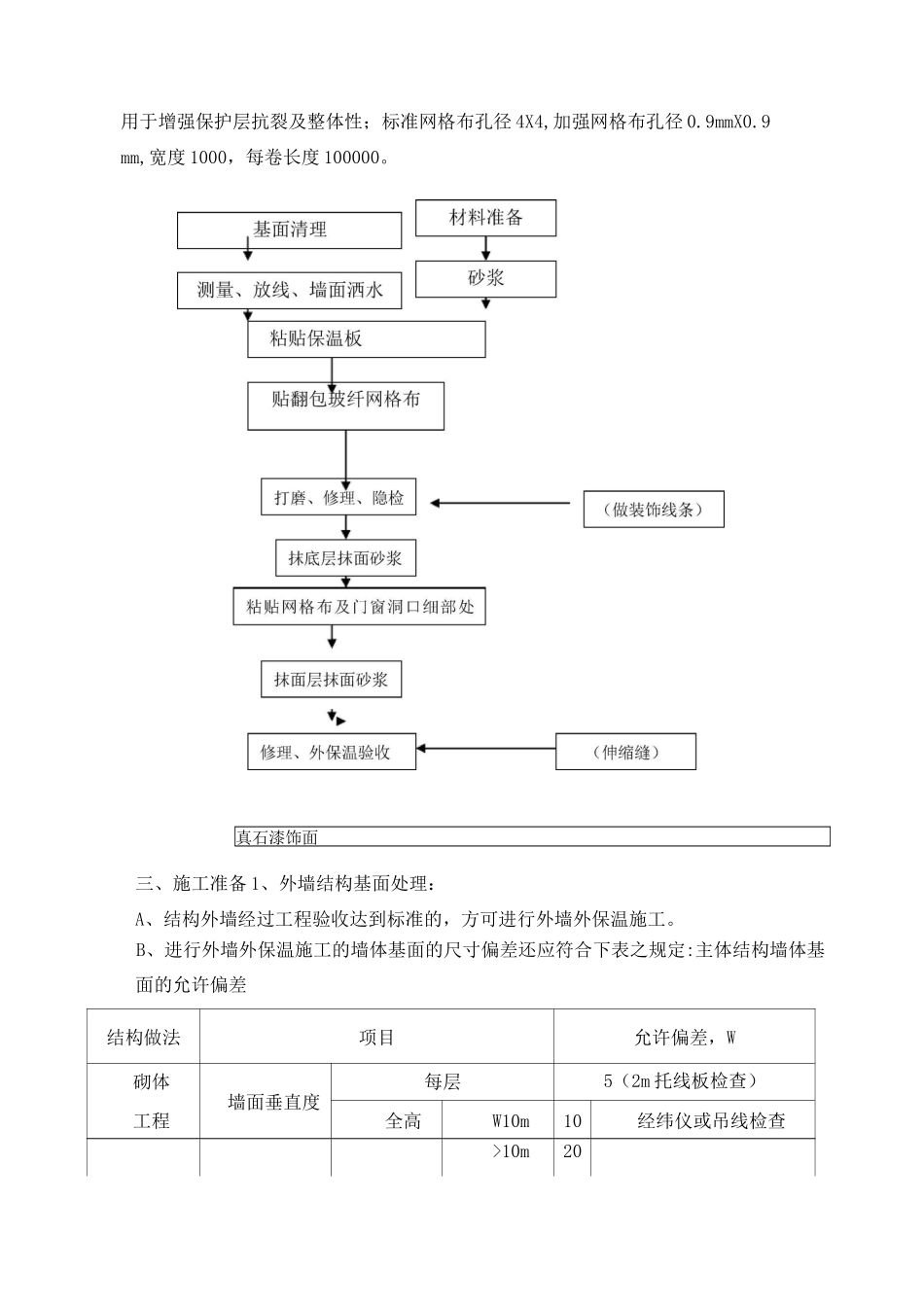

墙体外保温施工方案一、编制依据1、1#住宅楼等 17 项（北京市大兴区亦庄新城 X1-1 组团 B03R1-1 地块二类居住用地项目）1-5#住宅楼、14#、15#公租房、商业部分外墙装修做法表 2013 年 11 月 8 日版；2、外墙保温构造及做法标准图集参见 132-12 外墙 A2；3、外墙保温构造及做法标准图集参见 102-11；4、现行的外墙保温施工手册；5、《外墙外保温施工技术规程》11584-20086、高处作业吊篮安全规则 5027二、工程概况1、本工程位于北京市大兴区亦庄新城，建设单位为北京保利融创房地产开发有限公司，设计单位为中外建工程设计与顾问有限公司、华通设计顾问工程有限公司，监理单位为北京建宇工程管理有限责任公司，使用性质为住宅、商业、车库，本工程占地面积 58116.33 平米，建筑面积 138305 平米，其中地上面积 106705 平米，地下面积 31600 平米。地上 18 层，地下2 层，其中 1-5#楼地上 18 层为普通住宅，地下部分使用性质为汽车库和设备用房；14#15#楼地上 21 层为公租房，其中地下二层战时为人防地下室，战时用途为物资库，平时用途为汽车库。本建筑物最高 57.9 米。1-5#楼层高为地下二层：3.55 米，地下一层 3.3 米，一层 3.25米，二至十八层 2.95 米。本工程 1-5#、14#、15#楼主体结构为全现浇钢筋混凝土框架剪力墙结构体系，本工程外墙全部为 80 厚石墨聚苯板保温，燃烧性能 8624、B1 级，导热系数0.030（）传热系数 0.40（mJ2、材料组成A、石墨聚苯板保温体系规格为 1200X600X80 平头式，阻燃型，表观密度 183,每平米不少于 6 个锚栓，75 厚玻璃棉复合板（防火阻断板）。B、专用砂浆粘结、面层 5 厚砂浆，现场施工时加水用手持式电动搅拌机搅拌，可操作时间不大于 2h。C、耐碱玻纤网格布用于增强保护层抗裂及整体性；标准网格布孔径 4X4,加强网格布孔径 0.9mmX0.9mm,宽度 1000，每卷长度 100000。真石漆饰面三、施工准备 1、外墙结构基面处理：A、结构外墙经过工程验收达到标准的，方可进行外墙外保温施工。B、进行外墙外保温施工的墙体基面的尺寸偏差还应符合下表之规定:主体结构墙体基面的允许偏差结构做法项目允许偏差，W砌体墙面垂直度每层5（2m 托线板检查）工程全高W10m10经纬仪或吊线检查>10m20表面平整度52m 直尺和楔形塞尺检查混凝土工程垂直度层咼W10m5>10m10全高1000 且 W30表面平整2m 长度53、施工机具准备：A. 搅拌灰盘、灰斗，垂直运输机具，水平运输手推...
