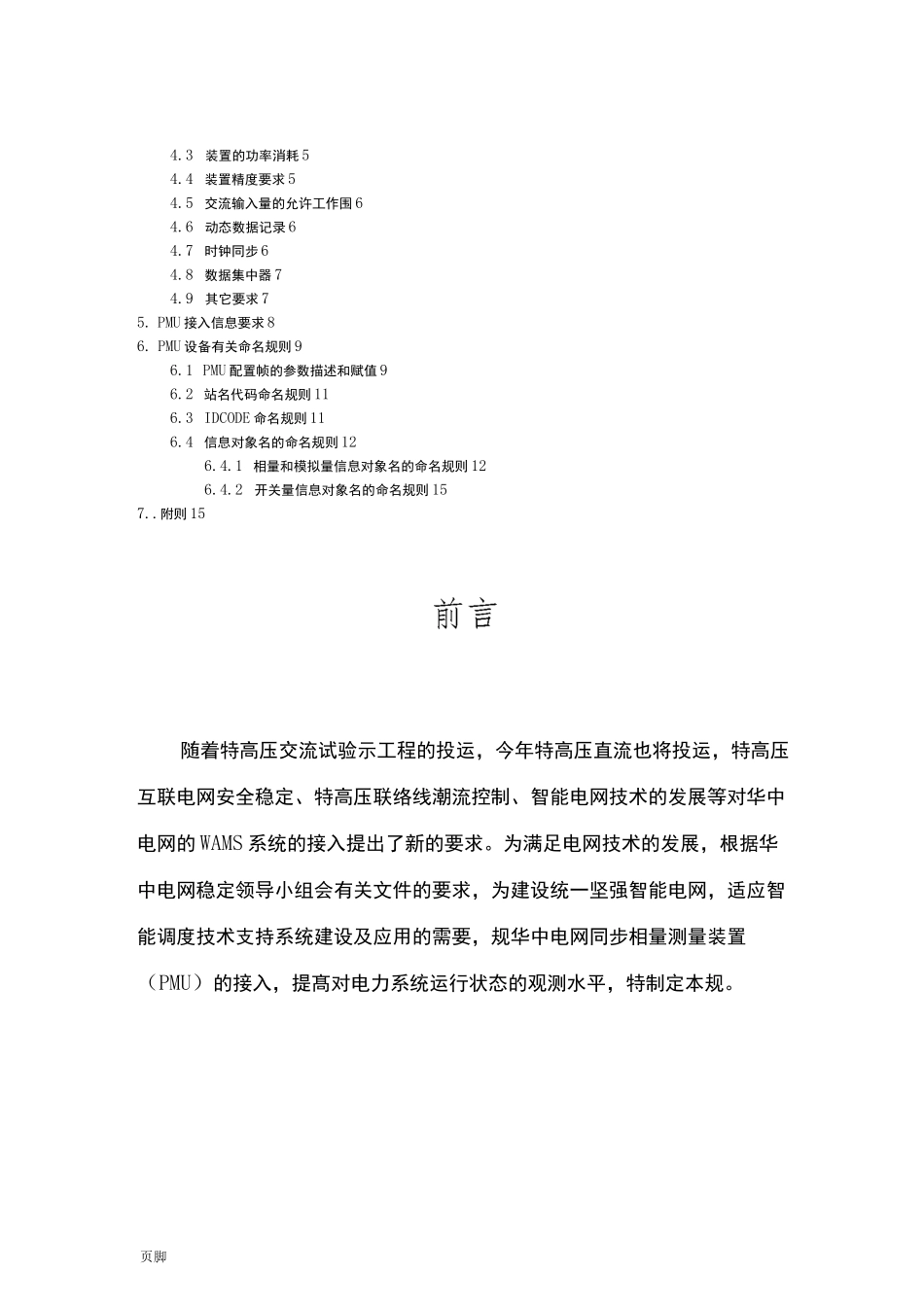

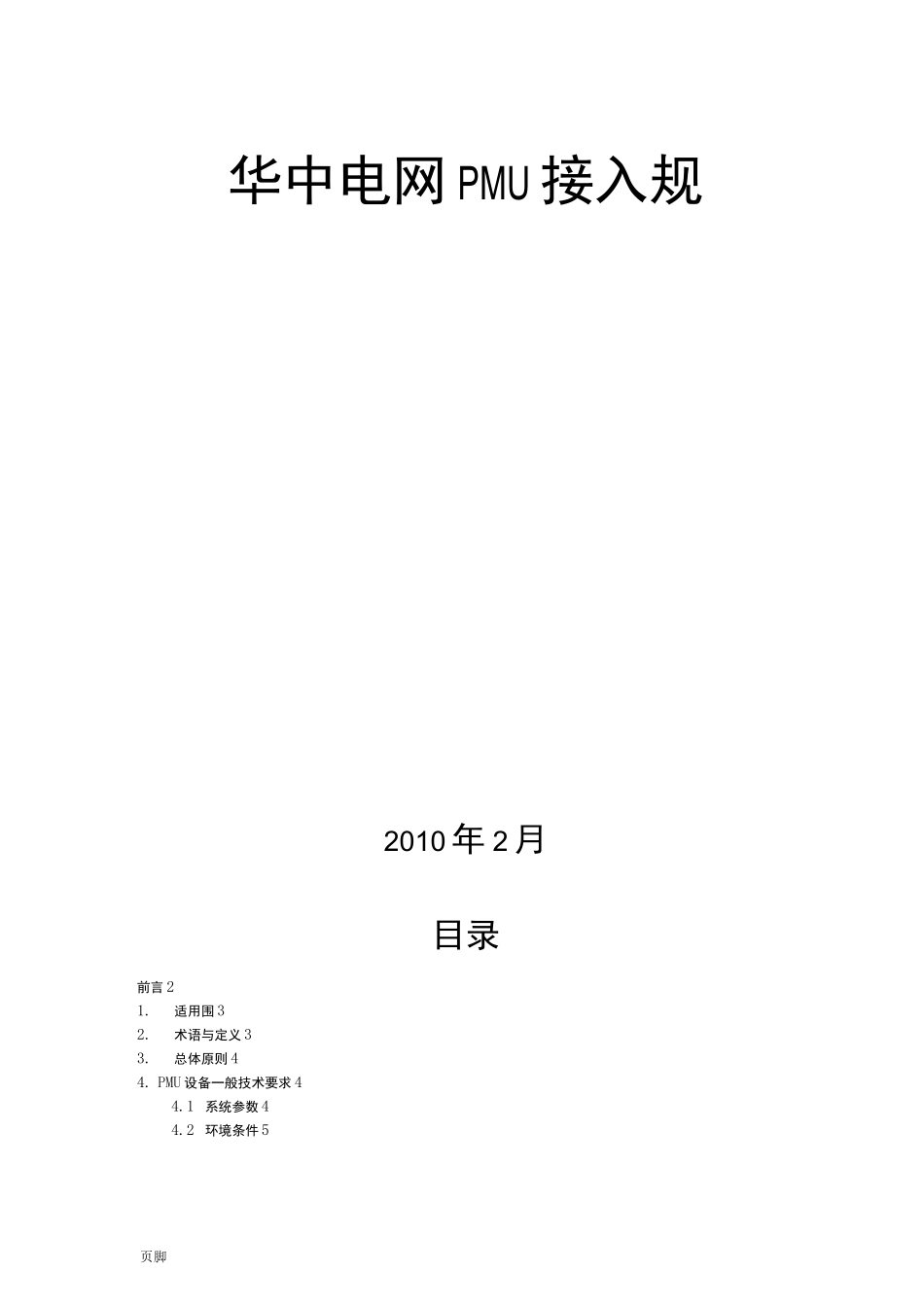

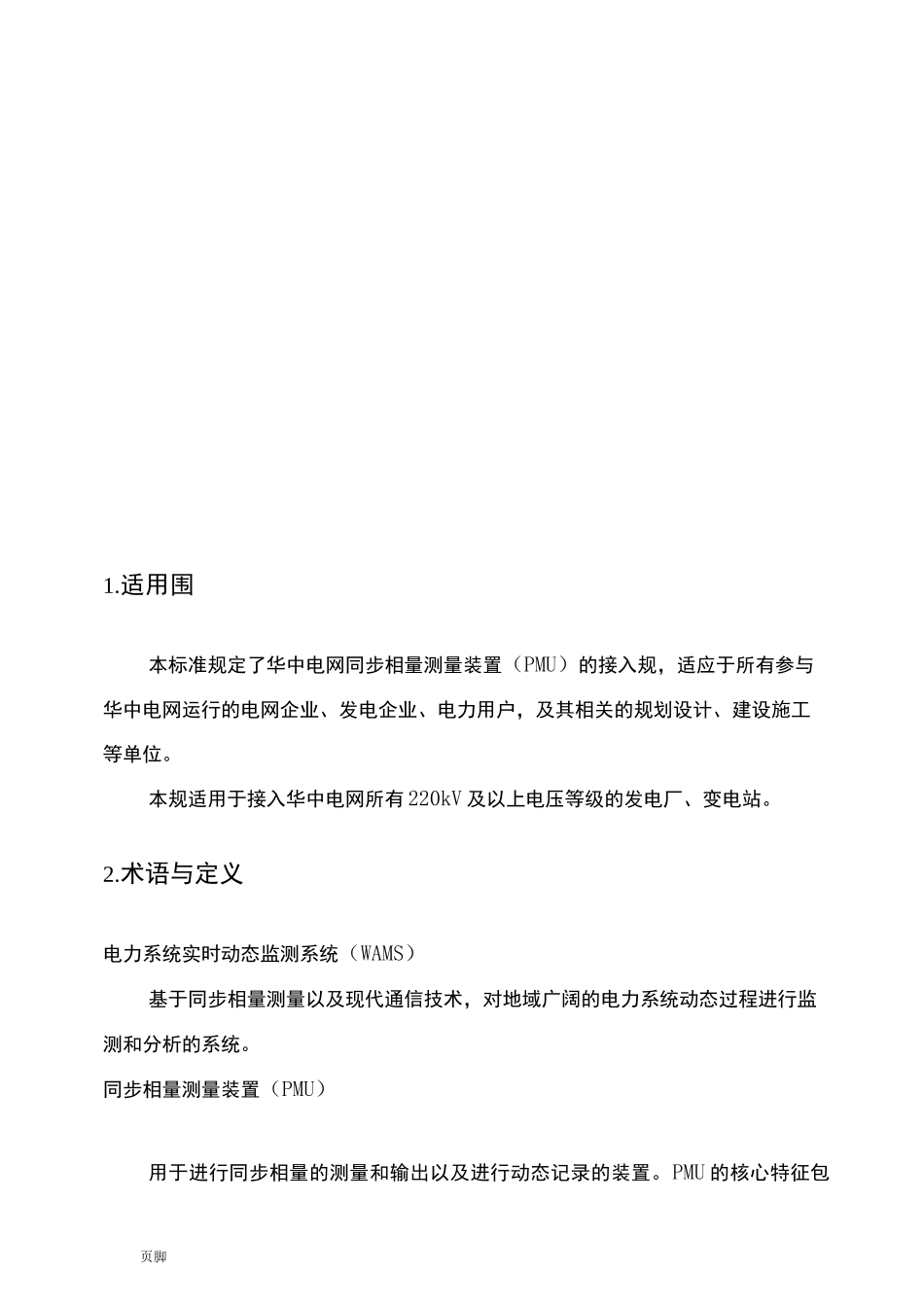

页脚华中电网 PMU 接入规2010 年 2 月目录前言 21.适用围 32.术语与定义 33.总体原则 44. PMU 设备一般技术要求 44.1 系统参数 44.2 环境条件 5页脚4.3装置的功率消耗 54.4装置精度要求 54.5交流输入量的允许工作围 64.6动态数据记录 64.7时钟同步 64.8数据集中器 74.9其它要求 75. PMU 接入信息要求 86. PMU 设备有关命名规则 96.1 PMU 配置帧的参数描述和赋值 96.2 站名代码命名规则 116.3 IDCODE 命名规则 116.4 信息对象名的命名规则 126.4.1 相量和模拟量信息对象名的命名规则 126.4.2开关量信息对象名的命名规则 157..附则 15随着特高压交流试验示工程的投运，今年特高压直流也将投运，特高压互联电网安全稳定、特高压联络线潮流控制、智能电网技术的发展等对华中电网的 WAMS 系统的接入提出了新的要求。为满足电网技术的发展，根据华中电网稳定领导小组会有关文件的要求，为建设统一坚强智能电网，适应智能调度技术支持系统建设及应用的需要，规华中电网同步相量测量装置（PMU）的接入，提髙对电力系统运行状态的观测水平，特制定本规。页脚1.适用围本标准规定了华中电网同步相量测量装置（PMU）的接入规，适应于所有参与华中电网运行的电网企业、发电企业、电力用户，及其相关的规划设计、建设施工等单位。本规适用于接入华中电网所有 220kV 及以上电压等级的发电厂、变电站。2.术语与定义电力系统实时动态监测系统（WAMS）基于同步相量测量以及现代通信技术，对地域广阔的电力系统动态过程进行监测和分析的系统。同步相量测量装置（PMU）用于进行同步相量的测量和输出以及进行动态记录的装置。PMU 的核心特征包页脚括基于标准时钟信号的同步相量测量、失去标准时钟信号的守时能力、PMU 与主站之间能够实时通信并遵循有关通信协议。3.总体原则1）PMU 装置接入的信息应确保电力系统实时动态监测系统（WAMS）的基本应用、适应高级应用功能需要、兼顾智能电网调度技术支持系统功能需求。2）PMU 设备应纳入电力系统二次发展规划，应统一规划、统一设计,并与电力系统一次规划、设计和建设同步进行。3）在发电厂配置的 PMU 装置应采集该厂全部机组、含有母线的开关站 500kV 出线的信息。4）在 500kV 及以上电压等级变电站（含开关站、换流站）配置的 PMU 应采集该站全部 220kV 及以上线路出线、主变髙、中压侧信息。5）所有接入华中电网公司 WAMS 系统的 PMU 装置均应满足国家...
