小区景观园林电气施工方法

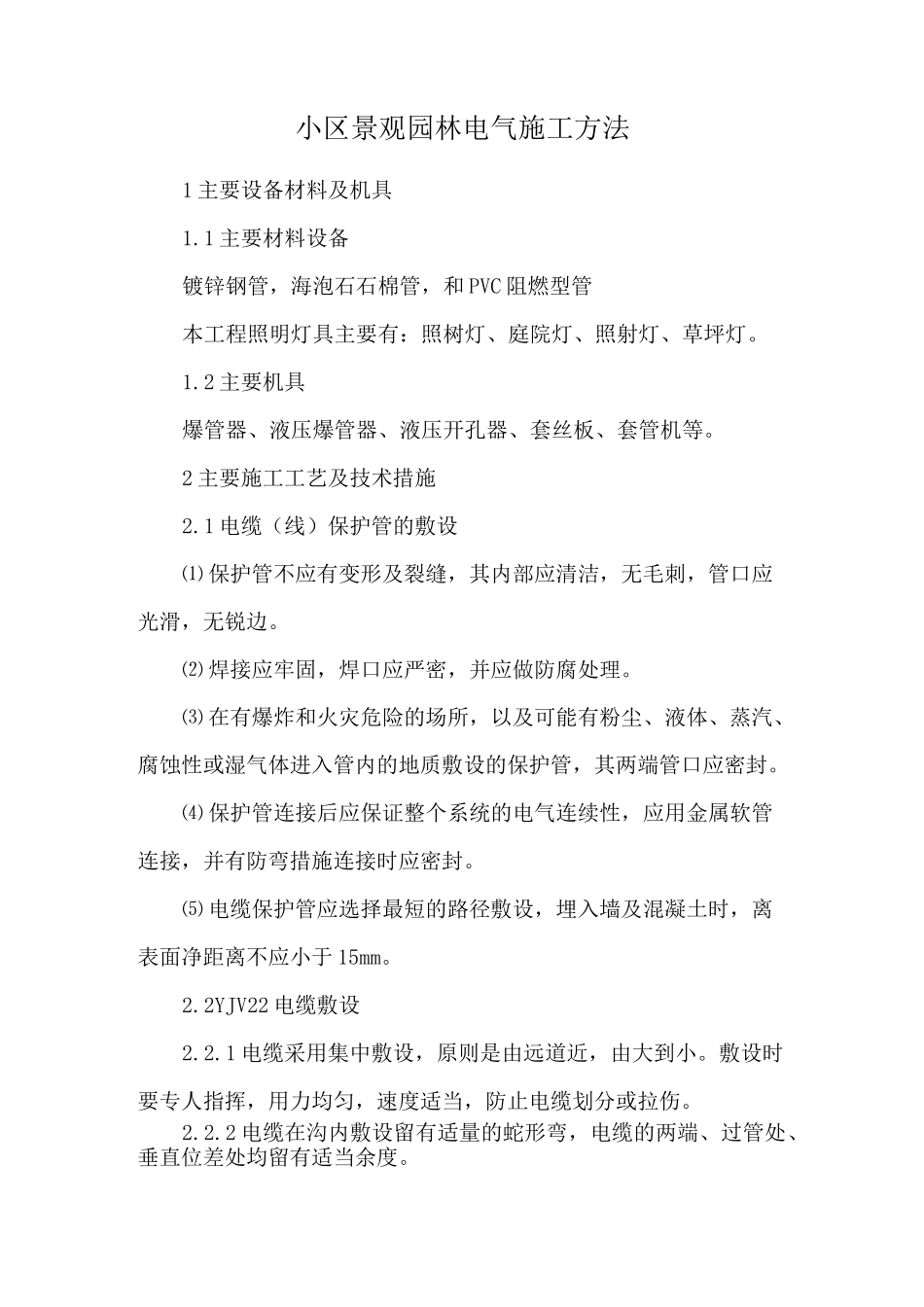

小区景观园林电气施工方法1 主要设备材料及机具1.1 主要材料设备镀锌钢管，海泡石石棉管，和 PVC 阻燃型管本工程照明灯具主要有：照树灯、庭院灯、照射灯、草坪灯。1.2 主要机具爆管器、液压爆管器、液压开孔器、套丝板、套管机等。2 主要施工工艺及技术措施2.1 电缆（线）保护管的敷设⑴ 保护管不应有变形及裂缝，其内部应清洁，无毛刺，管口应光滑，无锐边。⑵ 焊接应牢固，焊口应严密，并应做防腐处理。⑶ 在有爆炸和火灾危险的场所，以及可能有粉尘、液体、蒸汽、腐蚀性或湿气体进入管内的地质敷设的保护管，其两端管口应密封。⑷ 保护管连接后应保证整个系统的电气连续性，应用金属软管连接，并有防弯措施连接时应密封。⑸ 电缆保护管应选择最短的路径敷设，埋入墙及混凝土时，离表面净距离不应小于 15mm。2.2YJV22 电缆敷设2.2.1 电缆采用集中敷设，原则是由远道近，由大到小。敷设时要专人指挥，用力均匀，速度适当，防止电缆划分或拉伤。2.2.2 电缆在沟内敷设留有适量的蛇形弯，电缆的两端、过管处、垂直位差处均留有适当余度。2.2.3 电缆穿过基础、道路时装套管，敷设完后将管用防火材料堵死。2.2.4 电缆敷设时，每根电缆按电缆一览表在始终端处编号，写清电缆电压、规格、型号及其编号。电缆标志采用塑料雕刻或模压金属标志，并利用自锁塑料弯曲线夹或其他相同的固定在电缆上，以易于鉴别及寻找电缆走向。2.2.5 主开关及其设备的动力电缆在系统上必须保持正确的相序及相色，三相或三相四线电缆利用相色鉴别。2.2.6 电缆头制作：采用热缩电缆头工艺制作。2.3 管内穿线：钢管在穿线前，首先检查各个管口的保护是否齐整，如有遗漏和破损，均补齐和更换。当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。二人穿线时，配合协调，一拉一送。导线接头在接线盒内连接。导线穿入钢管后，在导线出口处，装护成套保护导线。在不进入箱、盒内的垂直管口，穿入导线后，将管口作密封处理。2.4 灯具安装本工程灯具包括：草坪灯、投光灯、嵌地灯。2.4.1 灯具安装工艺流程灯具安装：施工准备 f 检查灯具 f 组装灯具一灯具安装 f 通电试运行。2.4.2 灯具安装要求⑴ 灯内配线符合设计要求及有关规定，安装时固定牢固，导线在分支连接处不得承受额外应力合磨损，灯具连接丝口处涂防锈导电脂。⑵ 进线口用橡皮垫圈压紧密封，灯外壳必须与 PE 线可靠连接。⑶ 灯具其它部分的安装必须要配合铺装、绿化在全部...
