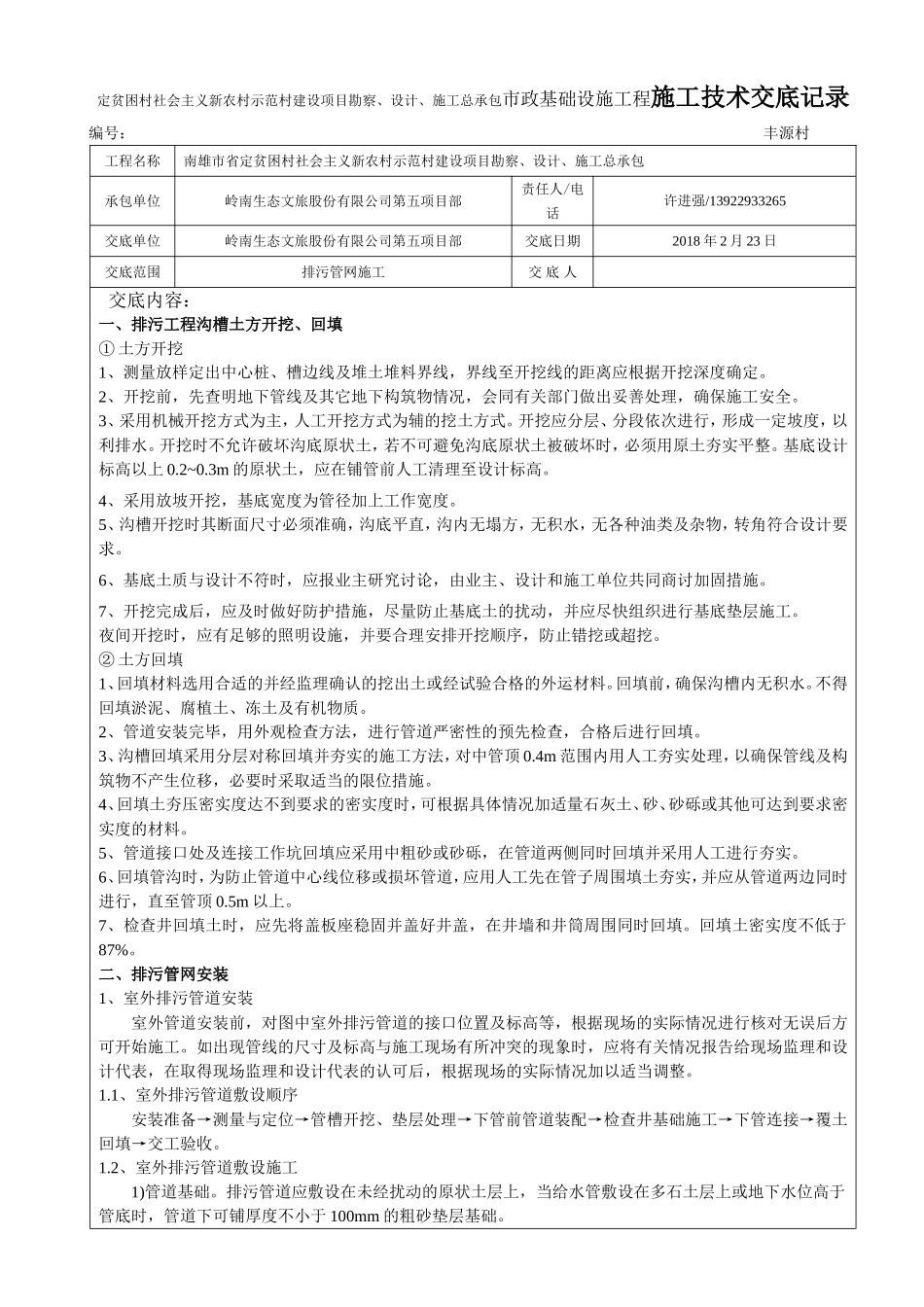

定贫困村社会主义新农村示范村建设项目勘察、设计、施工总承包市政基础设施工程施工技术交底记录编号：丰源村工程名称南雄市省定贫困村社会主义新农村示范村建设项目勘察、设计、施工总承包承包单位岭南生态文旅股份有限公司第五项目部责任人/电话许进强/13922933265交底单位岭南生态文旅股份有限公司第五项目部交底日期2018年2月23日交底范围排污管网施工交底人交底内容：一、排污工程沟槽土方开挖、回填①土方开挖1、测量放样定出中心桩、槽边线及堆土堆料界线，界线至开挖线的距离应根据开挖深度确定。2、开挖前，先查明地下管线及其它地下构筑物情况，会同有关部门做出妥善处理，确保施工安全。3、采用机械开挖方式为主，人工开挖方式为辅的挖土方式。开挖应分层、分段依次进行，形成一定坡度，以利排水。开挖时不允许破坏沟底原状土，若不可避免沟底原状土被破坏时，必须用原土夯实平整。基底设计标高以上0.2~0.3m的原状土，应在铺管前人工清理至设计标高。4、采用放坡开挖，基底宽度为管径加上工作宽度。5、沟槽开挖时其断面尺寸必须准确，沟底平直，沟内无塌方，无积水，无各种油类及杂物，转角符合设计要求。6、基底土质与设计不符时，应报业主研究讨论，由业主、设计和施工单位共同商讨加固措施。7、开挖完成后，应及时做好防护措施，尽量防止基底土的扰动，并应尽快组织进行基底垫层施工。夜间开挖时，应有足够的照明设施，并要合理安排开挖顺序，防止错挖或超挖。②土方回填1、回填材料选用合适的并经监理确认的挖出土或经试验合格的外运材料。回填前，确保沟槽内无积水。不得回填淤泥、腐植土、冻土及有机物质。2、管道安装完毕，用外观检查方法，进行管道严密性的预先检查，合格后进行回填。3、沟槽回填采用分层对称回填并夯实的施工方法，对中管顶0.4m范围内用人工夯实处理，以确保管线及构筑物不产生位移，必要时采取适当的限位措施。4、回填土夯压密实度达不到要求的密实度时，可根据具体情况加适量石灰土、砂、砂砾或其他可达到要求密实度的材料。5、管道接口处及连接工作坑回填应采用中粗砂或砂砾，在管道两侧同时回填并采用人工进行夯实。6、回填管沟时，为防止管道中心线位移或损坏管道，应用人工先在管子周围填土夯实，并应从管道两边同时进行，直至管顶0.5m以上。7、检查井回填土时，应先将盖板座稳固并盖好井盖，在井墙和井筒周围同时回填。回填土密实度不低于87%。二、排污管网安装1、室外排污管道安装室外管道安装前，对图中室外排污管道的接口位置及标高等，根据现场的实际情况进行核对无误后方可开始施工。如出现管线的尺寸及标高与施工现场有所冲突的现象时，应将有关情况报告给现场监理和设计代表，在取得现场监理和设计代表的认可后，根据现场的实际情况加以适当调整。1.1、室外排污管道敷设顺序安装准备→测量与定位→管槽开挖、垫层处理→下管前管道装配→检查井基础施工→下管连接→覆土回填→交工验收。1.2、室外排污管道敷设施工1)管道基础。排污管道应敷设在未经扰动的原状土层上，当给水管敷设在多石土层上或地下水位高于管底时，管道下可铺厚度不小于100mm的粗砂垫层基础。三、污水检查井测量放线1、根据设计图纸，测放出检查井墙体内外边线及井室中心线。井室砌筑1、砌筑前，应将砌筑部位清理干净，并洒水润湿，上下两层砖间竖向缝应错开；砖砌体水平缝砂浆饱满度不得低于90％，竖向灰缝宜采用挤浆或加浆方法，使其砂浆饱满，严禁用水冲浆灌缝，砌筑时，要上下错缝，相互搭接，水平及竖向灰缝控制在8～12㎜。拱券及支管1、检查井接入圆管时，管顶应砌砖券加固，预留支管应随砌随安，管口应深入井壁30㎜，预留管的管径、方向、标高应符合设计要求，管与井壁衍接处应严密不得漏水，预留支管宜用强度低于M7.5等级的砂浆砌筑封口抹平。用截断的短管安装预留管时，其断管破茬不得朝向井内。流槽与踏步安装1、流槽应与井室同时进行砌筑，雨水检查井流槽高度为到顶平接的支管线的管中部位，流槽表面采用20㎜厚1：2.5水泥砂浆抹面，压实抹光，与上下游管道平顺一致；污水检查井流槽高度为干线管顶高，表面采用20㎜厚1：2.5水泥砂浆抹面，压实抹光，...
