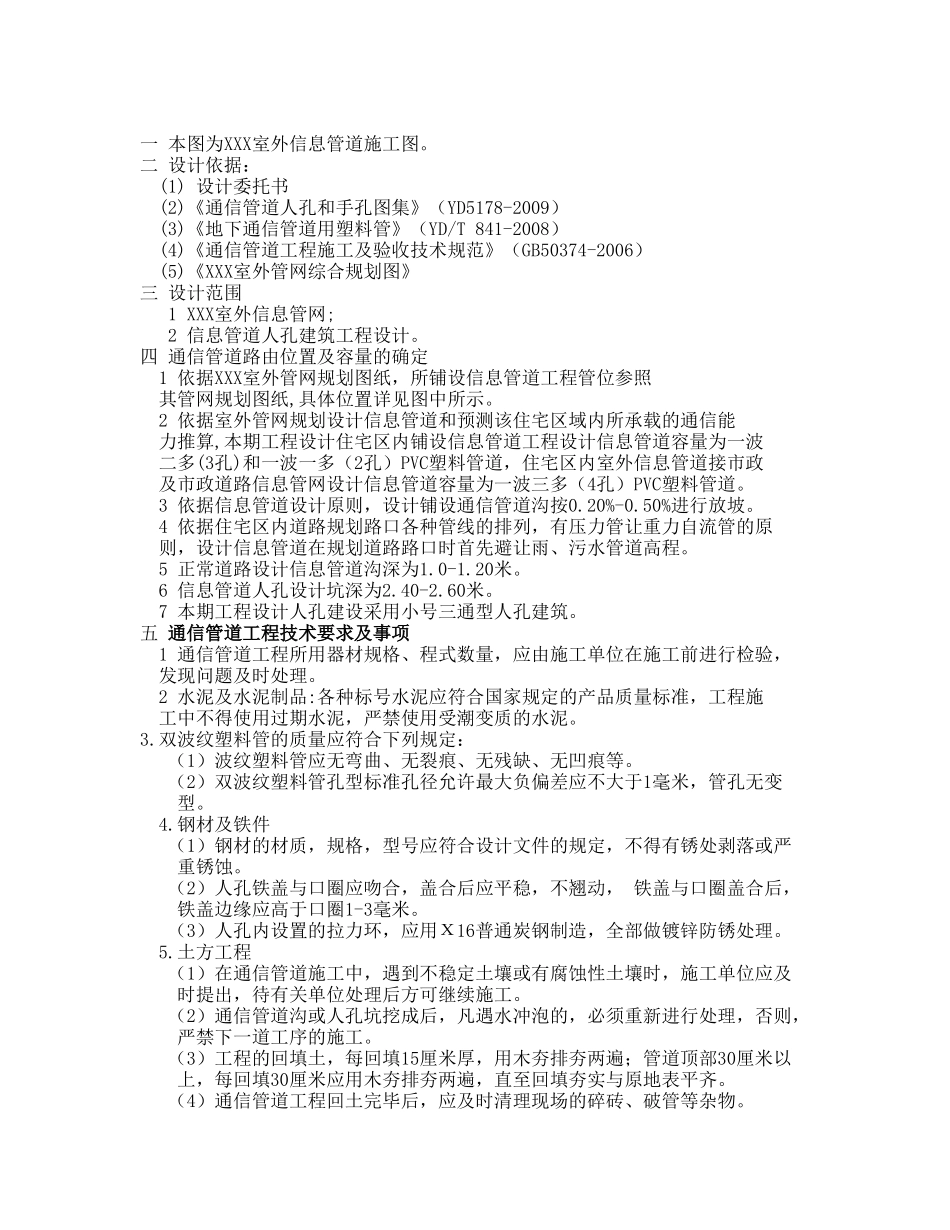

一本图为XXX室外信息管道施工图。二设计依据：(1)设计委托书(2)《通信管道人孔和手孔图集》（YD5178-2009）(3)《地下通信管道用塑料管》（YD/T841-2008）(4)《通信管道工程施工及验收技术规范》（GB50374-2006）(5)《XXX室外管网综合规划图》三设计范围1XXX室外信息管网;2信息管道人孔建筑工程设计。四通信管道路由位置及容量的确定1依据XXX室外管网规划图纸，所铺设信息管道工程管位参照其管网规划图纸,具体位置详见图中所示。2依据室外管网规划设计信息管道和预测该住宅区域内所承载的通信能力推算,本期工程设计住宅区内铺设信息管道工程设计信息管道容量为一波二多(3孔)和一波一多（2孔）PVC塑料管道，住宅区内室外信息管道接市政及市政道路信息管网设计信息管道容量为一波三多（4孔）PVC塑料管道。3依据信息管道设计原则，设计铺设通信管道沟按0.20%-0.50%进行放坡。4依据住宅区内道路规划路口各种管线的排列，有压力管让重力自流管的原则，设计信息管道在规划道路路口时首先避让雨、污水管道高程。5正常道路设计信息管道沟深为1.0-1.20米。6信息管道人孔设计坑深为2.40-2.60米。7本期工程设计人孔建设采用小号三通型人孔建筑。五通信管道工程技术要求及事项1通信管道工程所用器材规格、程式数量，应由施工单位在施工前进行检验，发现问题及时处理。2水泥及水泥制品:各种标号水泥应符合国家规定的产品质量标准，工程施工中不得使用过期水泥，严禁使用受潮变质的水泥。3.双波纹塑料管的质量应符合下列规定：（1）波纹塑料管应无弯曲、无裂痕、无残缺、无凹痕等。（2）双波纹塑料管孔型标准孔径允许最大负偏差应不大于1毫米，管孔无变型。4.钢材及铁件（1）钢材的材质，规格，型号应符合设计文件的规定，不得有锈处剥落或严重锈蚀。（2）人孔铁盖与口圈应吻合，盖合后应平稳，不翘动，铁盖与口圈盖合后，铁盖边缘应高于口圈1-3毫米。（3）人孔内设置的拉力环，应用Х16普通炭钢制造，全部做镀锌防锈处理。5.土方工程（1）在通信管道施工中，遇到不稳定土壤或有腐蚀性土壤时，施工单位应及时提出，待有关单位处理后方可继续施工。（2）通信管道沟或人孔坑挖成后，凡遇水冲泡的，必须重新进行处理，否则，严禁下一道工序的施工。（3）工程的回填土，每回填15厘米厚，用木夯排夯两遍；管道顶部30厘米以上，每回填30厘米应用木夯排夯两遍，直至回填夯实与原地表平齐。（4）通信管道工程回土完毕后，应及时清理现场的碎砖、破管等杂物。6.铺设七孔梅花管塑料管道（1）管道基础宽度比管道组群宽度加宽100毫米（即每侧各宽50毫米），基础进入人孔窗口的部分，应按管道基础宽度加以钢筋，钢筋应搭在窗口墙上不少于100毫米，管道基础进入人孔窗口处配筋表参照按照GB50374-2006《通信管道工程施工及验收技术规范》进行施工。（2）本期铺设通信管道工程主材使用七孔梅花管塑料管通信管道，应按照七孔梅花管塑料管通信管道的要求进行铺设。（3）七孔梅花管塑料管每根长6.00米，直径110mm，内平外波纹。（4）七孔梅花管塑料管层间铺设均宜错开二分之一管长。（5）铺设七孔梅花管塑料管接口时，应使用防水橡皮圈，同时在接口处涂抹PVC胶水。（6）铺设七孔梅花管塑料管时，应将七孔梅花管塑料管用皮线进行绑扎，使七孔梅花管塑料管成型，防止松散，应间隔5米绑扎一次。（7）铺设七孔梅花管塑料管入人孔时，应正常做"八字"。（8）本期工程设计在八根七孔梅花管塑料管，将把根七孔梅花管七孔梅花管一起绑扎铺设。（9）七孔梅花塑料管需要截断时，管材断面应锯得平整如一，不可歪斜，同时要用工具刀把端口刮成倒角以便承插。（10）由于管材主要采用PE塑料材料，适用温度范围大（-40℃-80℃），而且PE塑料密度低，重量轻，抗腐蚀，对环境无特殊要求。（11）施工过程中一定要保持孔内清洁，施工完毕后要及时用管塞堵实管孔。7.人（手）孔建筑（1）砌墙体的水泥砂浆标号应符合规定，应使用不低于M7.5水泥砂浆。（2）电缆铁支架穿钉的预埋应与墙体垂直，上下穿钉应在一垂直线上，允许垂直偏差不大于5毫米；间距偏差不大于10毫米。（3）拉力环一般情况下应与管道保持200毫米以上间距；露出墙面应为80-100...
