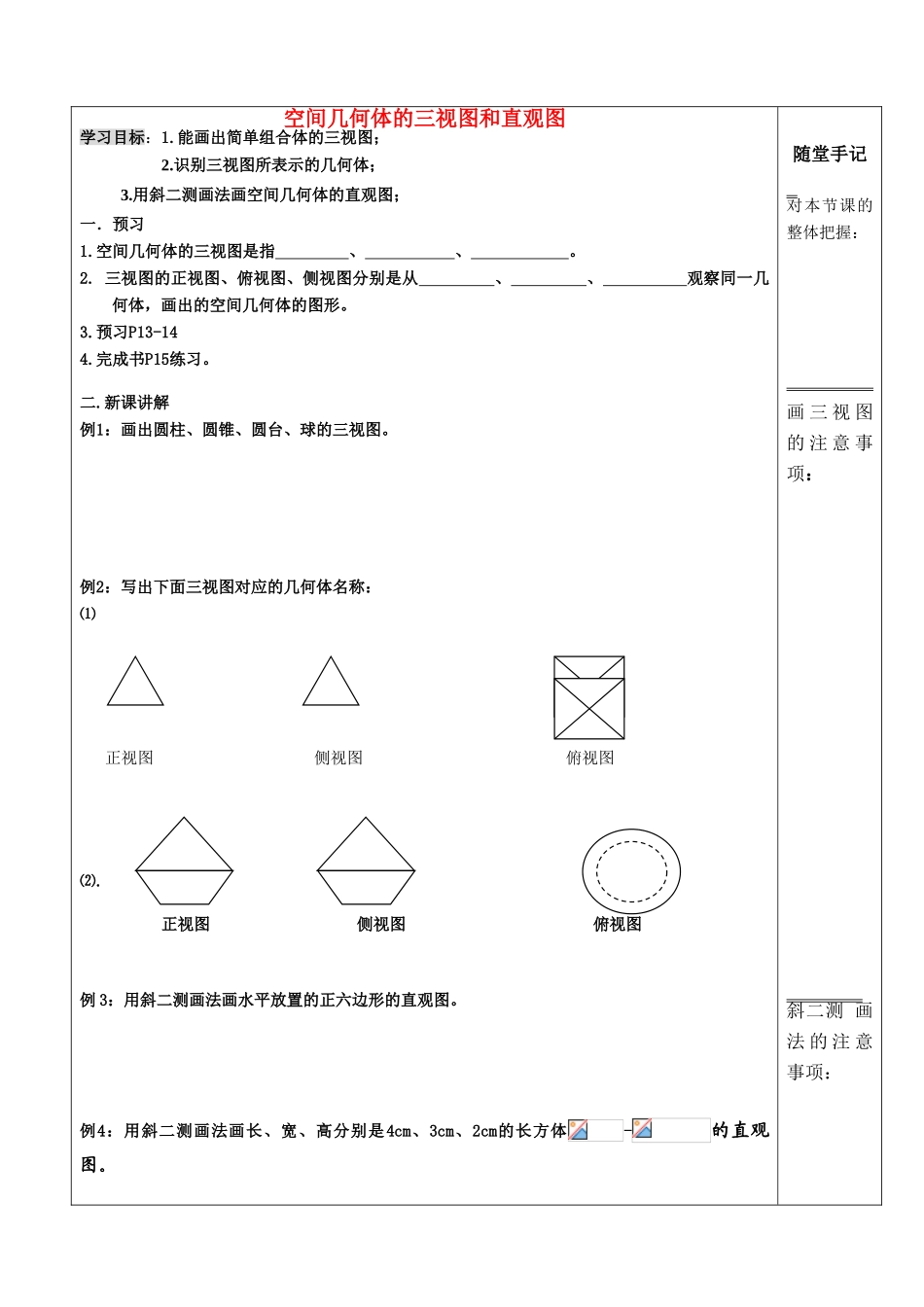

空间几何体的三视图和直观图学习目标：1.能画出简单组合体的三视图；2.识别三视图所表示的几何体； 3.用斜二测画法画空间几何体的直观图；一．预习1.空间几何体的三视图是指 、 、 。 2. 三视图的正视图、俯视图、侧视图分别是从 、 、 观察同一几何体，画出的空间几何体的图形。3.预习P13-144.完成书P15练习。二.新课讲解例1：画出圆柱、圆锥、圆台、球的三视图。例2：写出下面三视图对应的几何体名称：⑴⑵. 正视图 侧视图 俯视图例 3：用斜二测画法画水平放置的正六边形的直观图。 例4：用斜二测画法画长、宽、高分别是4cm、3cm、2cm的长方体-的直观图。 随堂手记 对本节课的整体把握： 画 三 视 图的 注 意 事项： 斜二测 画法 的 注 意事项：正视图侧视图俯视图例5：用斜二测画法画例2 （2）的直观图。课后巩固：1.用平面截一个圆柱体，截面可能是 。 2.存在着正视图、俯视图，侧视图完全相同的几何体，如 。 3.如图是一个空间几何体的三视图，则该几何体是 。 正视图 侧视图 俯视图4.水平放置的等边三角形边长为 1，在用斜二测画法作图时，所对应的图形面积是 。5.已知ABC 的平面直观图是边长为 1 的正三角形，则ABC 的面积是 。6.如图：是一个几何体的三视图，用斜二测画法画出它的直观图。_ 正视图 侧视图 俯视图 课后反思：
