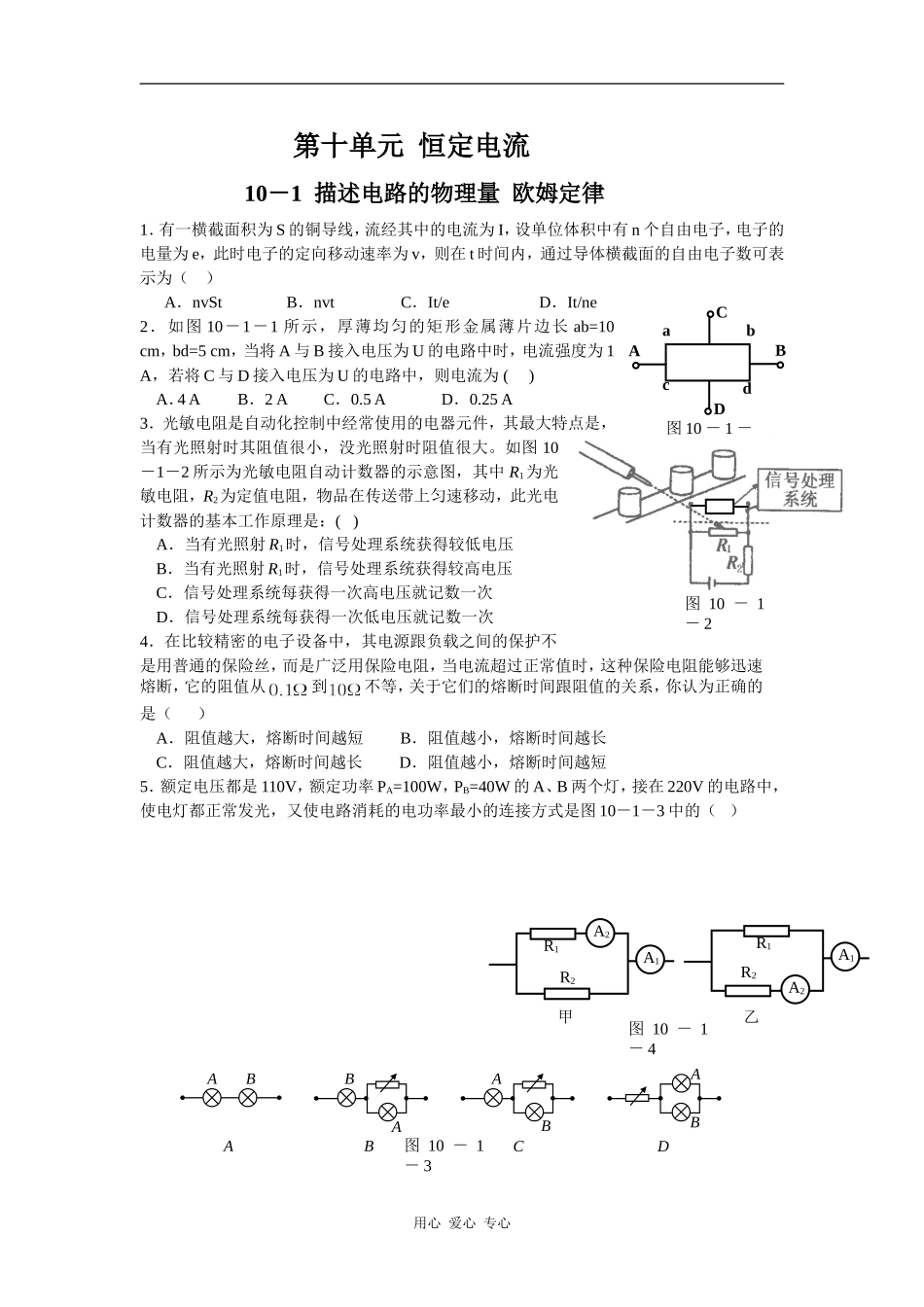

10-1描述电路的物理量欧姆定律_第1页
1/3

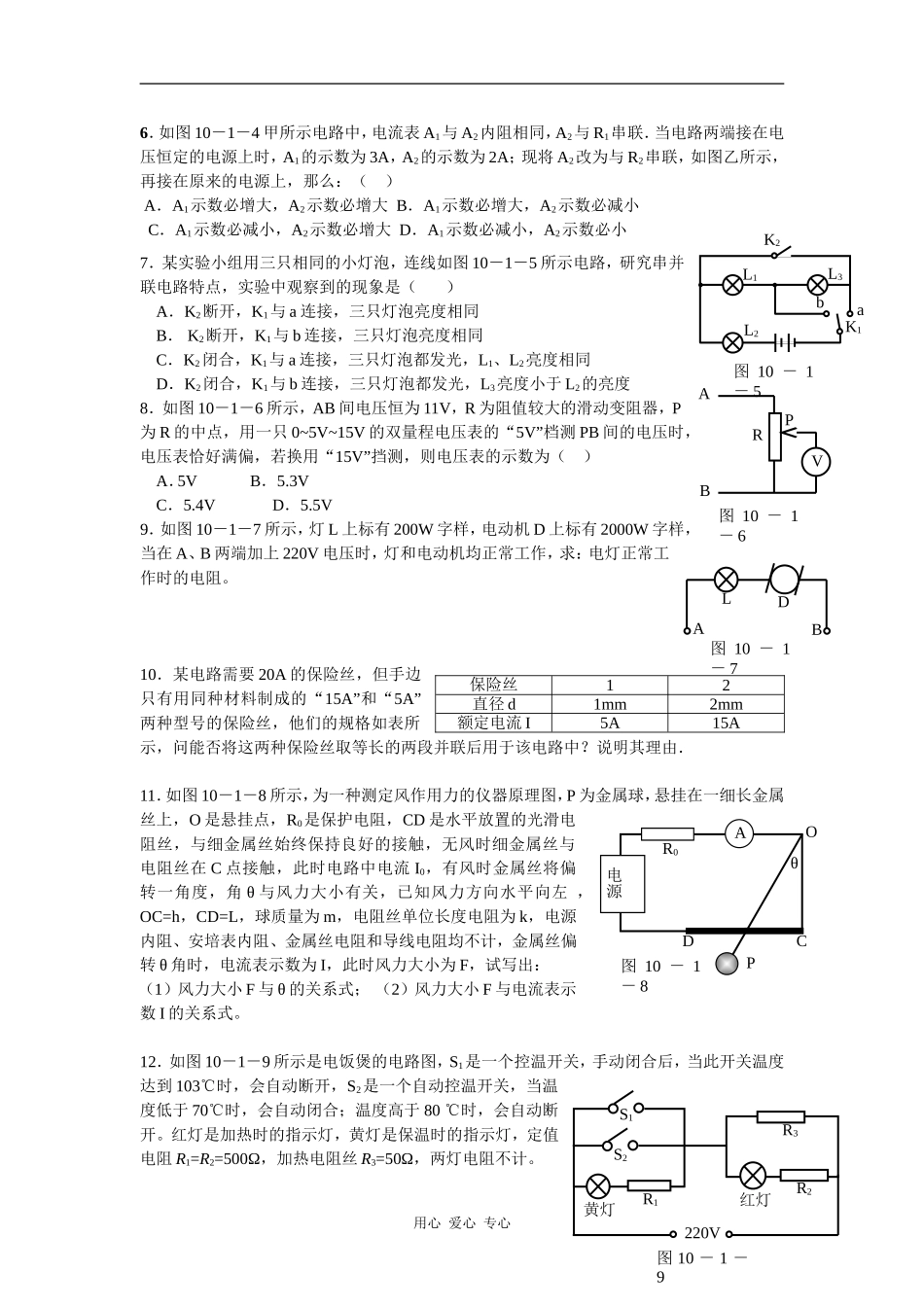

10-1描述电路的物理量欧姆定律_第2页
2/3

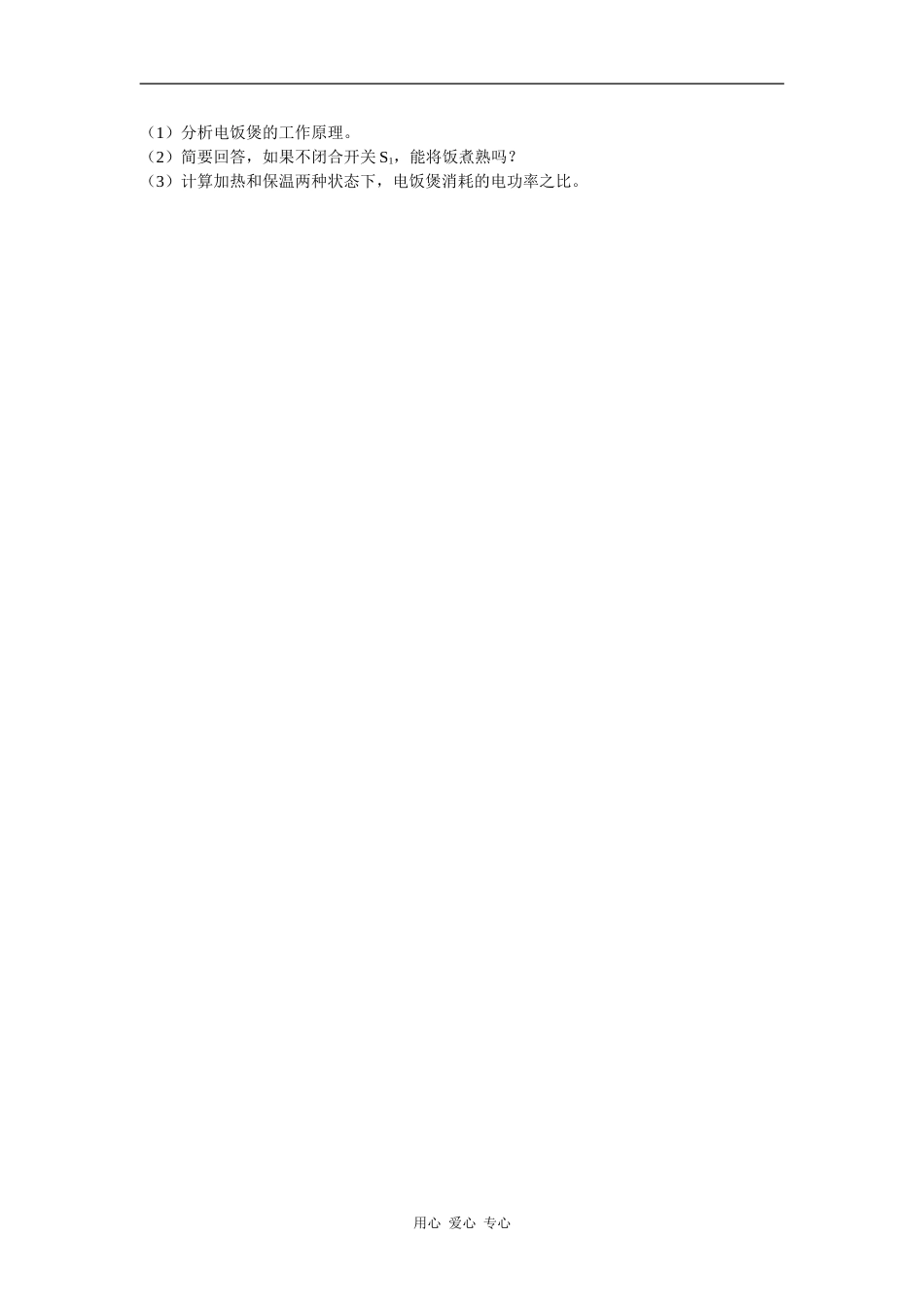

10-1描述电路的物理量欧姆定律_第3页
3/3
第十单元 恒定电流10-1 描述电路的物理量 欧姆定律1.有一横截面积为 S 的铜导线,流经其中的电流为 I,设单位体积中有 n 个自由电子,电子的电量为 e,此时电子的定向移动速率为 v,则在 t 时间内,通过导体横截面的自由电子数可表示为( )A.nvSt B.nvt C.It/e D.It/ne 2.如图 10-1-1 所示,厚薄均匀的矩形金属薄片边长 ab=10 cm,bd=5 cm,当将 A 与 B 接入电压为 U 的电路中时,电流强度为 1 A,若将 C 与 D 接入电压为 U 的电路中,则电流为 ( ) A.4 AB.2 A C.0.5 A D.0.25 A3.光敏电阻是自动化控制中经常使用的电器元件,其最大特点是,当有光照射时其阻值很小,没光照射时阻值很大。如图 10-1-2 所示为光敏电阻自动计数器的示意图,其中 R1为光敏电阻,R2为定值电阻,物品在传送带上匀速移动,此光电计数器的基本工作原理是:( ) A.当有光照射 R1时,信号处理系统获得较低电压B.当有光照射 R1时,信号处理系统获得较高电压C.信号处理系统每获得一次高电压就记数一次D.信号处理系统每获得一次低电压就记数一次4.在比较精密的电子设备中,其电源跟负载之间的保护不是用普通的保险丝,而是广泛用保险电阻,当电流超过正常值时,这种保险电阻能够迅速熔断,它的阻值从到不等,关于它们的熔断时间跟阻值的关系,你认为正确的是( )A.阻值越大,熔断时间越短 B.阻值越小,熔断时间越长C.阻值越大,熔断时间越长 D.阻值越小,熔断时间越短5.额定电压都是 110V,额定功率 PA=100W,PB=40W 的 A、B 两个灯,接在 220V 的电路中,使电灯都正常发光,又使电路消耗的电功率最小的连接方式是图 10-1-3 中的( )用心 爱心 专心ABABABABCABD图 10 - 1- 3ABCDabcd图 10 - 1 -1图 10 - 1- 2A1A2R1R2A1A2R1R2甲乙图 10 - 1- 46.如图 10-1-4 甲所示电路中,电流表 A1与 A2内阻相同,A2与 R1串联.当电路两端接在电压恒定的电源上时,A1的示数为 3A,A2的示数为 2A;现将 A2改为与 R2串联,如图乙所示,再接在原来的电源上,那么:( ) A.A1示数必增大,A2示数必增大 B.A1示数必增大,A2示数必减小C.A1示数必减小,A2示数必增大 D.A1示数必减小,A2示数必小7.某实验小组用三只相同的小灯泡,连线如图 10-1-5 所示电路,研究串并联电路特点,实验中观察到的现象是( )A.K2断开,K1与 a 连接,三只灯泡...
