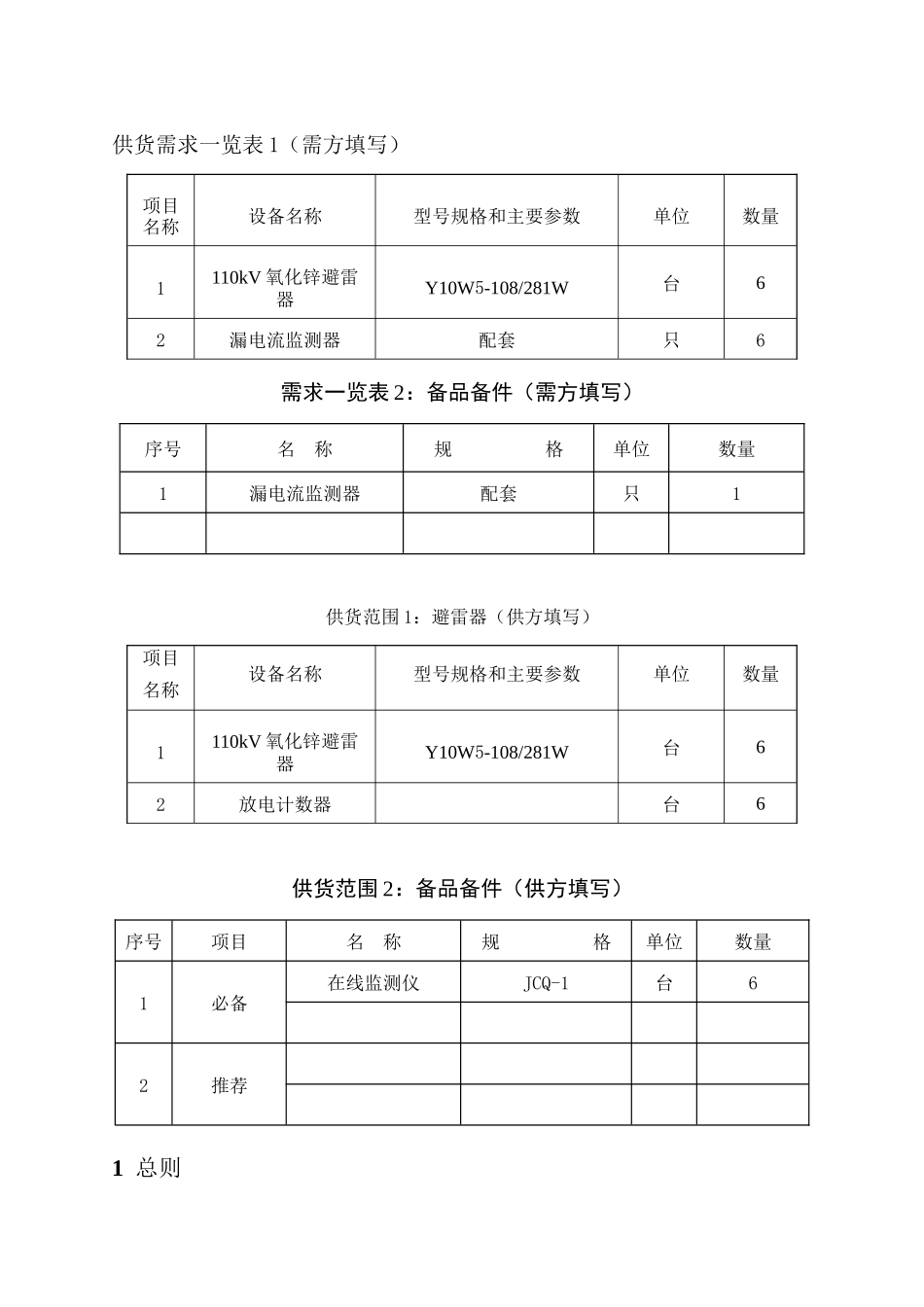

煤化工公司资源综合利用发电厂工程110kV避雷器技术协议供货需求一览表1（需方填写）项目名称设备名称型号规格和主要参数单位数量1110kV氧化锌避雷器Y10W5-108/281W台62漏电流监测器配套只6需求一览表2：备品备件（需方填写）序号名称规格单位数量1漏电流监测器配套只1供货范围1：避雷器（供方填写）项目名称设备名称型号规格和主要参数单位数量1110kV氧化锌避雷器Y10W5-108/281W台62放电计数器台6供货范围2：备品备件（供方填写）序号项目名称规格单位数量1必备在线监测仪JCQ-1台62推荐1总则1.1一般规定1.1.1本设备技术协议是用于神木恒东煤化工公司资源综合利用发电厂工程的110kV避雷器，它提出了该避雷器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.1.2供方提供的设备应满足本技术协议的要求，供方也可以推荐满足本技术协议要求的类似定型产品，但必须提出详细的协议偏差。1.1.3本协议提出了对避雷器本体及其附属件的技术参数、性能、结构、试验等方面的技术要求。本协议提出的是最低限度的技术要求，也未对一切技术细节做出规定，也未充分引述有关标准和协议的条文，供方应提供符合相关最新版本标准和本协议的优质产品。1.1.4如果供方没有以书面形式对本协议的条文提出异议，则意味着供方提供的设备完全符合本协议的要求。1.1.5本协议书所使用的标准如与供方所执行的标准不一致时，按较高标准执行。1.1.6协议书经需方及供方双方确认后，作为合同的不可分割的一部分。1.1.8协议书中涉及有关商务方面的内容，如与招标文件的第一卷《商务部分》有矛盾时，以《商务部分》为准。1.1.9本协议书未尽事宜，由需方和供方双方在合同技术谈判时协商确定。1.2供方应提供的资格文件供方在投标文件中应提供下列有关资格文件。1.2.1供方提供1.1.1款要求的最近5年内110kV电压等级设备的销售记录及相应的最终用户的使用情况证明。使用情况证明必须有投运的最后一次的现场测试或预防性测试数据。1.2.2供方或制造商拥有的有权威机关颁发的ISO–9000系列的认证书或等同的质量保证体系认证证书。1.2.3供方或制造商具有履行合同所需的生产技术和生产能力的文件资料。1.2.4供方有能力履行合同设备维护保养、修理及其他服务义务的文件。1.2.5供方或制造商提供的110kV电压等级设备的有效型式试验报告、最近一次的定期实验报告、其他证明产品特别性能的有效试验报告和产品鉴定证书。1.2.6按照本协议书规定的环境条件和产品使用说明书正常运行，提供设备寿命不少于30年的质量承诺书。1.2.7其它需要的资料。1.3工作范围1.3.1本协议书的使用范围仅限于本工程所订的110kV金属氧化物避雷器（以下简称避雷器）。其中包括避雷器本体及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求，以及供货和现场技术服务。1.3.2本技术协议的目的不是列出设备的全部细节,但是供货商应提供高质量的完整的避雷器及其附件,以满足本技术协议书的要求,以及工程设计和制造工艺标准的要求。（见表1）1.4对设计图纸、试验报告和说明书的要求1.4.1图纸及图纸的认可和交付（1）技术文件的发送供货商在合同签订后须提供下列份数的技术文件，并直接寄送有关各方。(a)寄送文件、份数、单位及地址见表1。(b)要求的技术文件及寄送时间见表2(c)供方方应提供详细的装箱清单。表1：序号文件名份数发送单位1认可图2陕西省电力设计院发电公司电控室西安市雁塔区雁翔路99号，7100542最终图*5陕西省电力设计院发电公司电控室西安市雁塔区雁翔路99号，7100543说明书4试验报告注：“*”除表中提供的技术文件外，制造商应提供加盖工厂公章或签字的正式图纸及AutoCAD2004版本下的所有最终图的CAD磁盘(.DWG格式文件)。表2：序号文件内容寄送时间1图纸类：(a)总装图(b)安装图(c)铭牌图(d)结构图(e)配套件图(1)技术协议签订后2周内供货商应提供认可图纸。(2)工程师在收到认可图纸后2周内，应将经确认的1份图纸由业主寄送供货商。(3)供货商收到经确认的图纸1周内，应提出最终图。2说明书应包括下列内容：(a)安装、运行、维护的完整说明和数据；(b)所有附件的全部部件序号的完整资料；(c)例行试验数据；设备装运前4...
