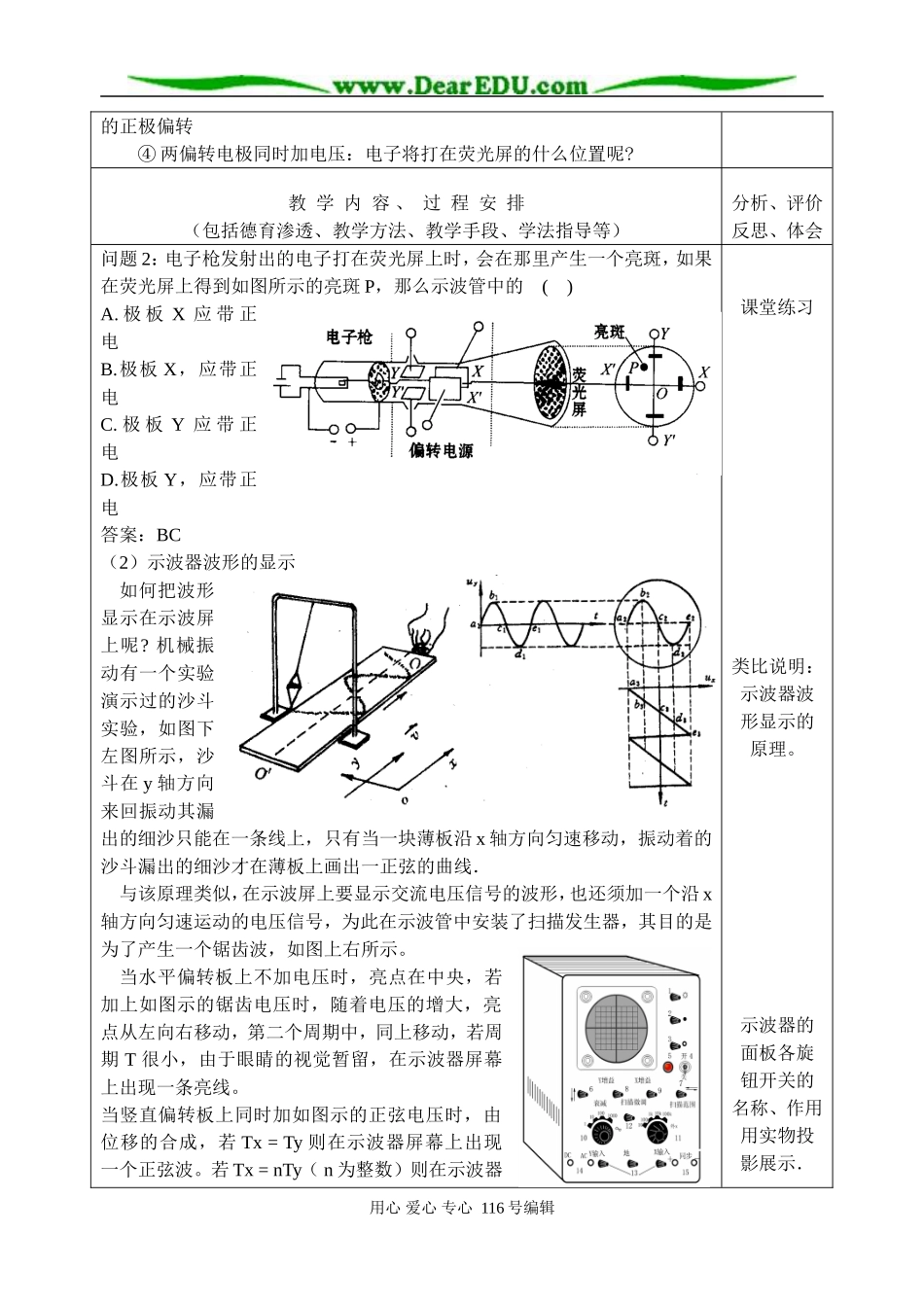

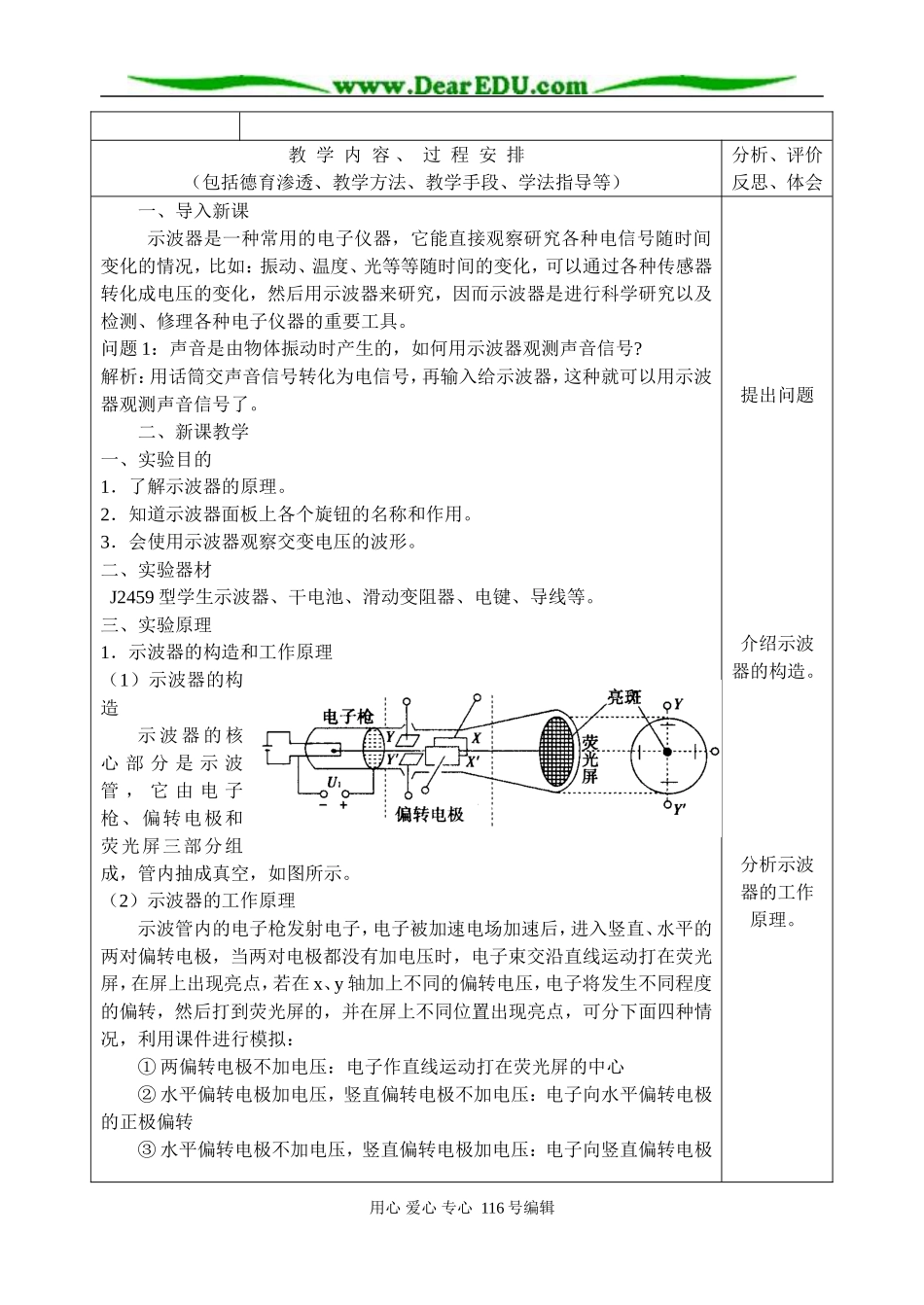

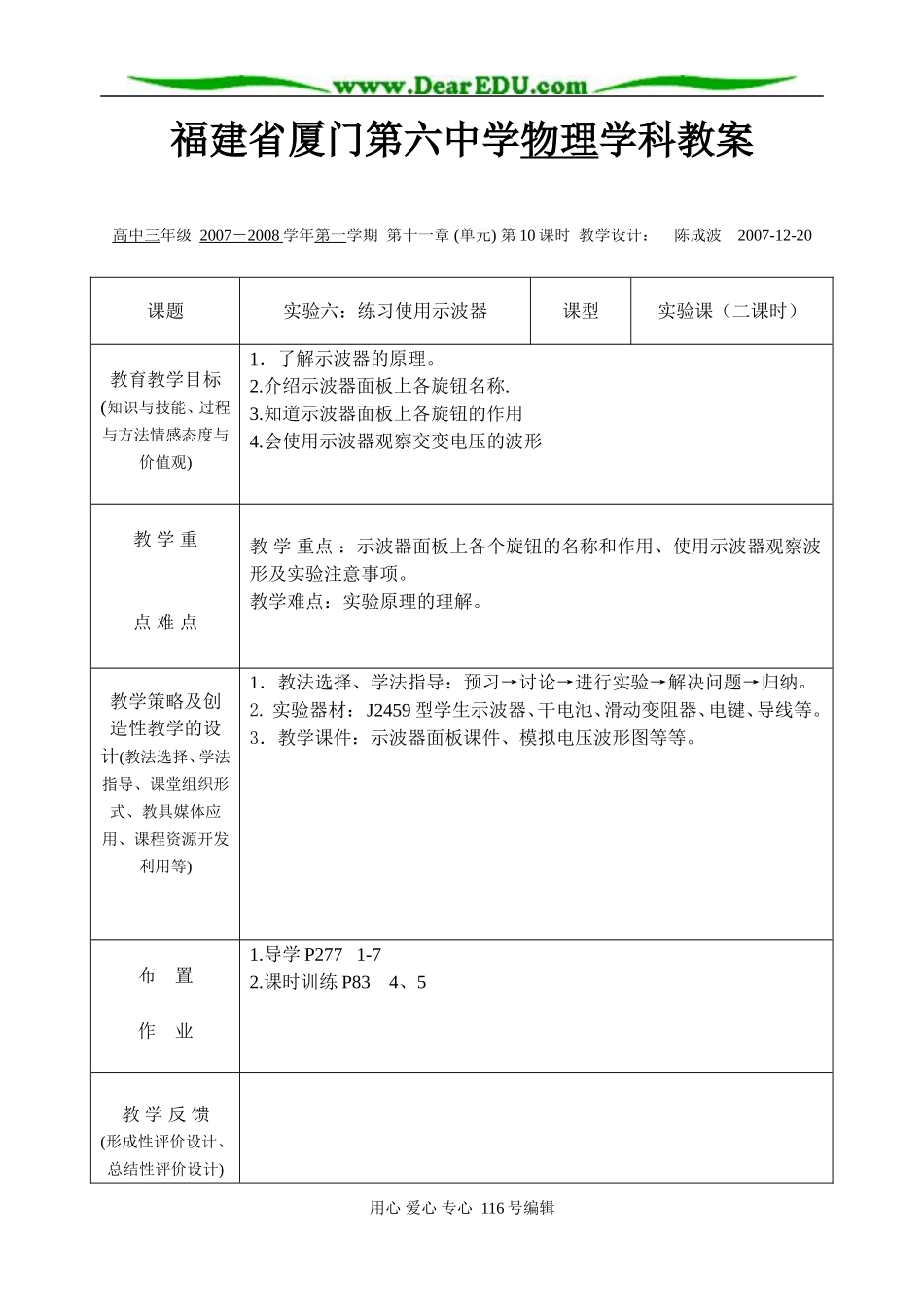

福建省厦门第六中学物理学科教案高中三年级 2007 － 2008 学年第一学期 第十一章 (单元) 第 10 课时 教学设计： 陈成波 2007-12-20课题实验六：练习使用示波器课型实验课（二课时）教育教学目标(知识与技能、过程与方法情感态度与价值观)1．了解示波器的原理。2.介绍示波器面板上各旋钮名称.3.知道示波器面板上各旋钮的作用4.会使用示波器观察交变电压的波形教 学 重点 难 点 教 学 重点 ：示波器面板上各个旋钮的名称和作用、使用示波器观察波形及实验注意事项。教学难点：实验原理的理解。教学策略及创造性教学的设 计(教法选择、学法指导、课堂组织形式、教具媒体应用、课程资源开发利用等)1．教法选择、学法指导：预习→讨论→进行实验→解决问题→归纳。2. 实验器材： J2459 型学生示波器、干电池、滑动变阻器、电键、导线等。3．教学课件：示波器面板课件、模拟电压波形图等等。布 置作 业1.导学 P277 1-72.课时训练 P83 4、5 教 学 反 馈(形成性评价设计、总结性评价设计)用心 爱心 专心 116 号编辑教 学 内 容 、 过 程 安 排（包括德育渗透、教学方法、教学手段、学法指导等）分析、评价反思、体会一、导入新课示波器是一种常用的电子仪器，它能直接观察研究各种电信号随时间变化的情况，比如：振动、温度、光等等随时间的变化，可以通过各种传感器转化成电压的变化，然后用示波器来研究，因而示波器是进行科学研究以及检测、修理各种电子仪器的重要工具。问题 1：声音是由物体振动时产生的，如何用示波器观测声音信号?解析：用话筒交声音信号转化为电信号，再输入给示波器，这种就可以用示波器观测声音信号了。二、新课教学一、实验目的1．了解示波器的原理。2．知道示波器面板上各个旋钮的名称和作用。3．会使用示波器观察交变电压的波形。二、实验器材 J2459 型学生示波器、干电池、滑动变阻器、电键、导线等。三、实验原理1．示波器的构造和工作原理（1）示波器的构造示 波 器 的 核心 部 分 是 示 波管 ， 它 由 电 子枪、偏转电极和荧光屏三部分组成，管内抽成真空，如图所示。（2）示波器的工作原理示波管内的电子枪发射电子，电子被加速电场加速后，进入竖直、水平的两对偏转电极，当两对电极都没有加电压时，电子束交沿直线运动打在荧光屏，在屏上出现亮点，若在 x、y 轴加上不同的偏转电压，电子将发生不同程度的偏转，然后打到荧光屏的，并在屏上不同位置出...
