13.1测定玻璃的折射率第二课时

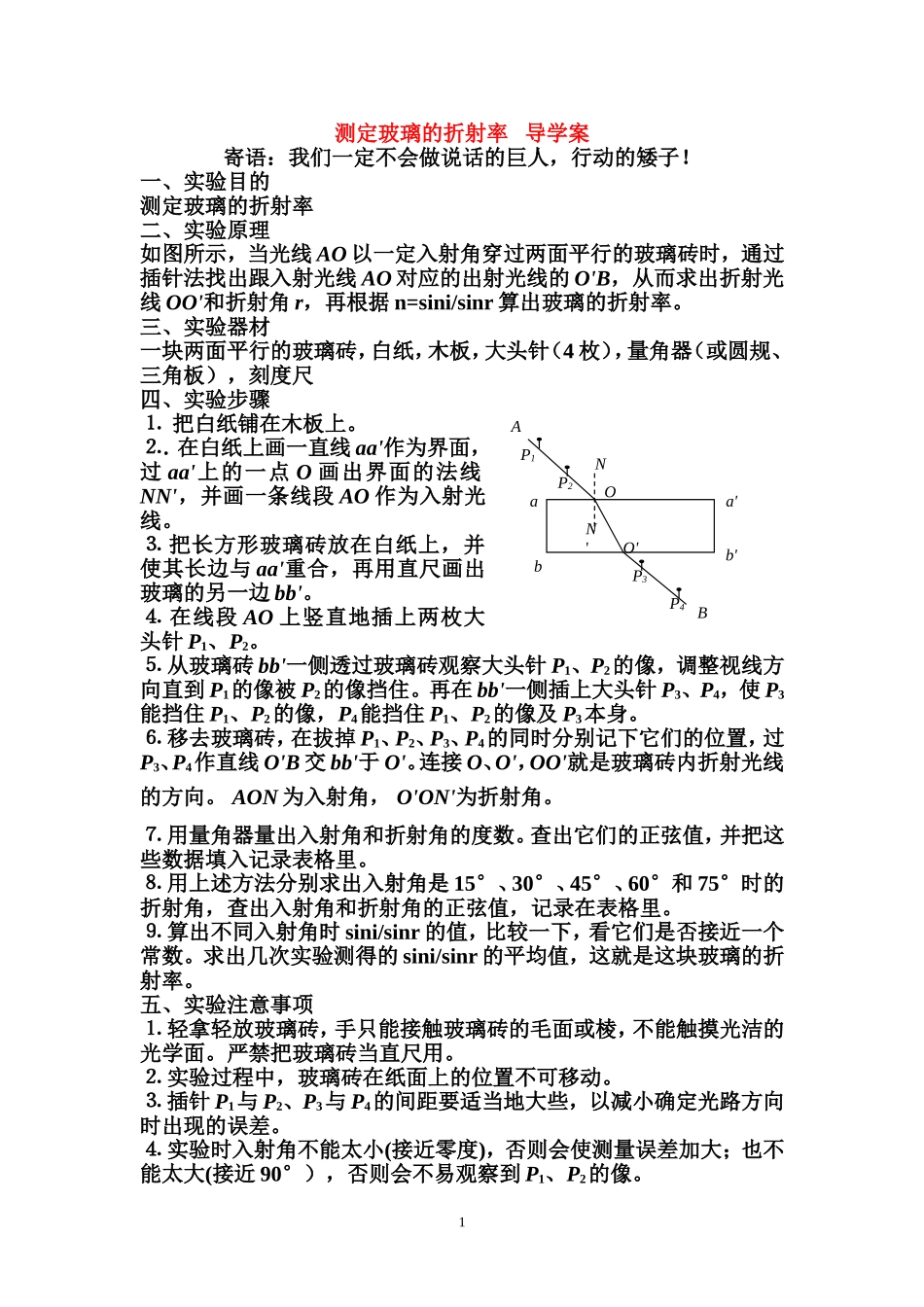

测定玻璃的折射率 导学案寄语：我们一定不会做说话的巨人，行动的矮子！一、实验目的测定玻璃的折射率二、实验原理如图所示，当光线 AO 以一定入射角穿过两面平行的玻璃砖时，通过插针法找出跟入射光线 AO 对应的出射光线的 O'B，从而求出折射光线 OO'和折射角 r，再根据 n=sini/sinr 算出玻璃的折射率。三、实验器材一块两面平行的玻璃砖，白纸，木板，大头针（4 枚），量角器（或圆规、三角板），刻度尺四、实验步骤⒈ 把白纸铺在木板上。⒉．在白纸上画一直线 aa'作为界面，过 aa'上的一点 O 画出界面的法线NN'，并画一条线段 AO 作为入射光线。⒊ 把长方形玻璃砖放在白纸上，并使其长边与 aa'重合，再用直尺画出玻璃的另一边 bb'。⒋ 在线段 AO 上竖直地插上两枚大头针 P1、P2。⒌ 从玻璃砖 bb'一侧透过玻璃砖观察大头针 P1、P2的像，调整视线方向直到 P1的像被 P2的像挡住。再在 bb'一侧插上大头针 P3、P4，使 P3能挡住 P1、P2的像，P4能挡住 P1、P2的像及 P3本身。⒍ 移去玻璃砖，在拔掉 P1、P2、P3、P4的同时分别记下它们的位置，过P3、P4作直线 O'B 交 bb'于 O'。连接 O、O'，OO'就是玻璃砖内折射光线的方向。 AON 为入射角， O'ON'为折射角。⒎ 用量角器量出入射角和折射角的度数。查出它们的正弦值，并把这些数据填入记录表格里。⒏ 用上述方法分别求出入射角是 15°、30°、45°、60°和 75°时的折射角，查出入射角和折射角的正弦值，记录在表格里。⒐ 算出不同入射角时 sini/sinr 的值，比较一下，看它们是否接近一个常数。求出几次实验测得的 sini/sinr 的平均值，这就是这块玻璃的折射率。五、实验注意事项⒈ 轻拿轻放玻璃砖，手只能接触玻璃砖的毛面或棱，不能触摸光洁的光学面。严禁把玻璃砖当直尺用。⒉ 实验过程中，玻璃砖在纸面上的位置不可移动。⒊ 插针 P1与 P2、P3与 P4的间距要适当地大些，以减小确定光路方向时出现的误差。⒋ 实验时入射角不能太小(接近零度)，否则会使测量误差加大；也不能太大(接近 90°），否则会不易观察到 P1、P2的像。1N 'NaO ba'b'O'ABP1P2P3P45. 针要竖直插在纸面上。6. 本实验中如果采用的不是两面平行玻璃砖，如采用三棱镜，半圆形玻璃砖等，只是出射光和入射光不平行，但一样能测出折射率。六. 数据处理及误差分析此实验是通过测量入射角和折射角，然后查数学用表，找出入射角和折射角的正弦值，再代入 n=21sinsin...
