13.7全反射的应用导学案

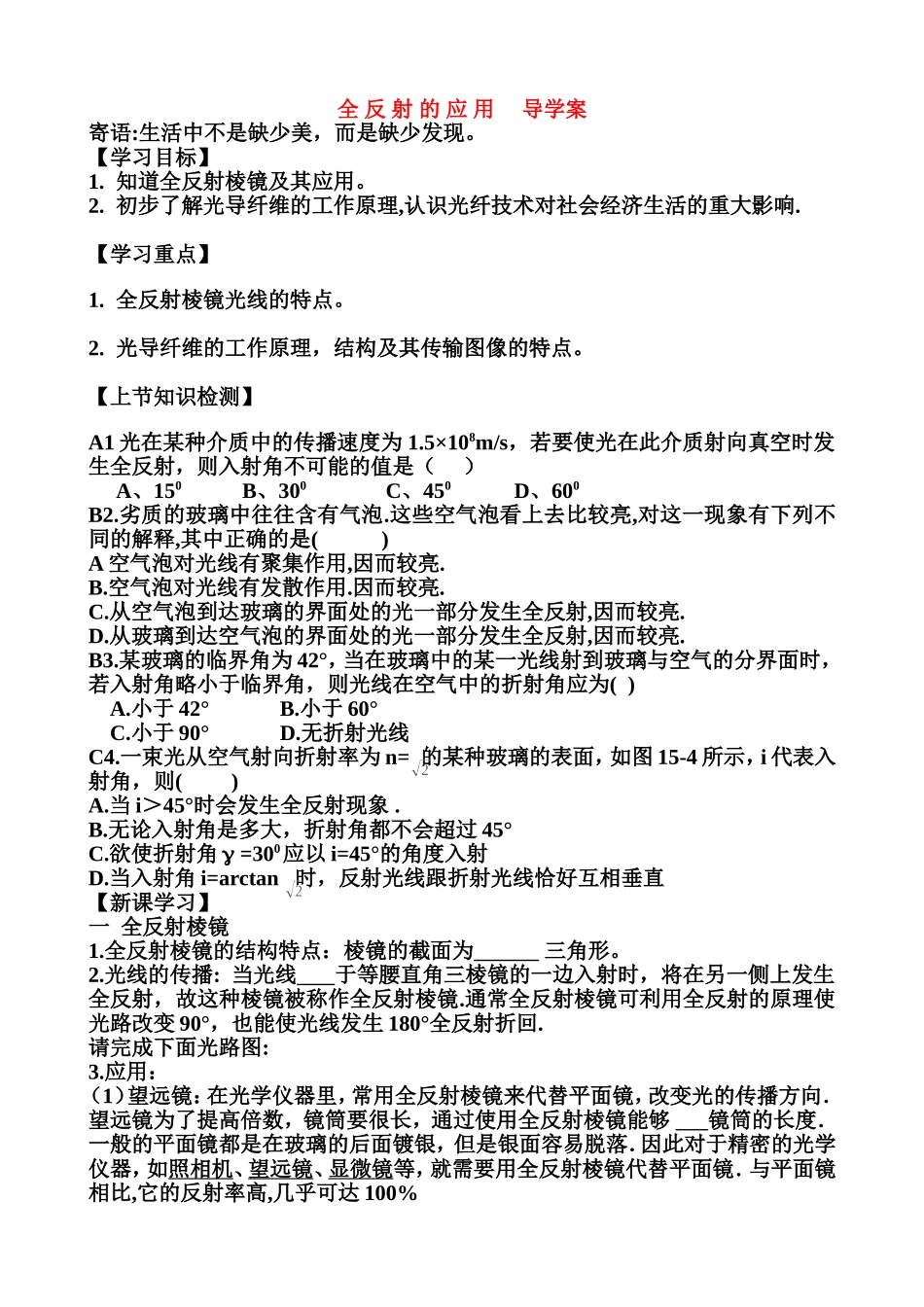

13.7全反射的应用导学案_第1页
1/3

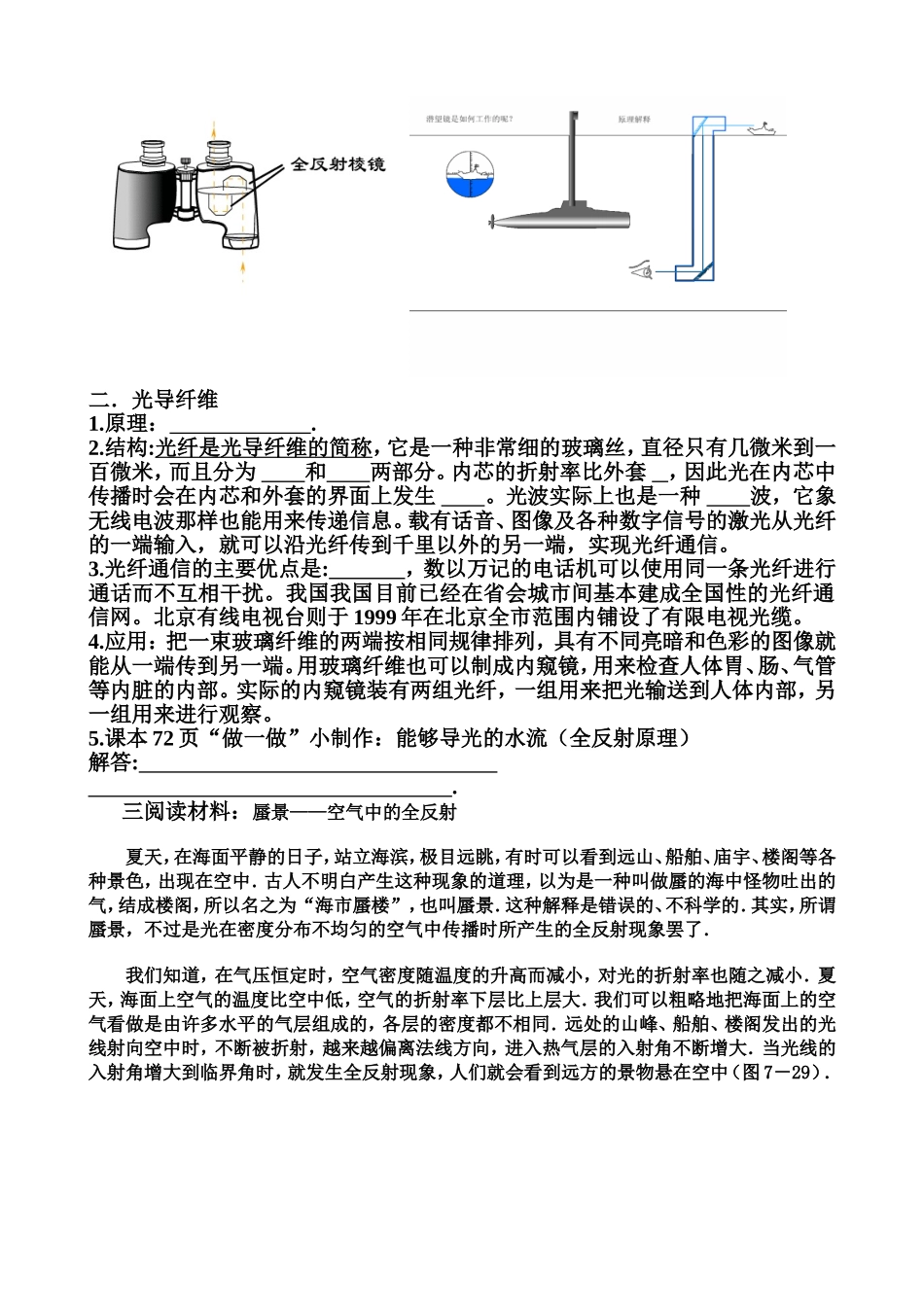

13.7全反射的应用导学案_第2页
2/3
13.7全反射的应用导学案_第3页
3/3
全 反 射 的 应 用 导学案寄语:生活中不是缺少美,而是缺少发现。【学习目标】1. 知道全反射棱镜及其应用。2. 初步了解光导纤维的工作原理,认识光纤技术对社会经济生活的重大影响.【学习重点】1. 全反射棱镜光线的特点。2. 光导纤维的工作原理,结构及其传输图像的特点。【上节知识检测】A1 光在某种介质中的传播速度为 1.5×108m/s,若要使光在此介质射向真空时发生全反射,则入射角不可能的值是( )A、150 B、300 C、450 D、600B2.劣质的玻璃中往往含有气泡.这些空气泡看上去比较亮,对这一现象有下列不同的解释,其中正确的是()A 空气泡对光线有聚集作用,因而较亮.B.空气泡对光线有发散作用.因而较亮.C.从空气泡到达玻璃的界面处的光一部分发生全反射,因而较亮.D.从玻璃到达空气泡的界面处的光一部分发生全反射,因而较亮.B3.某玻璃的临界角为 42°,当在玻璃中的某一光线射到玻璃与空气的分界面时,若入射角略小于临界角,则光线在空气中的折射角应为( ) A.小于 42° B.小于 60° C.小于 90° D.无折射光线C4.一束光从空气射向折射率为 n= 的某种玻璃的表面,如图 15-4 所示,i 代表入射角,则( ) A.当 i>45°时会发生全反射现象 . B.无论入射角是多大,折射角都不会超过 45°C.欲使折射角 g =300应以 i=45°的角度入射D.当入射角 i=arctan 时,反射光线跟折射光线恰好互相垂直【新课学习】一 全反射棱镜1.全反射棱镜的结构特点:棱镜的截面为 三角形。2.光线的传播: 当光线 于等腰直角三棱镜的一边入射时,将在另一侧上发生全反射,故这种棱镜被称作全反射棱镜.通常全反射棱镜可利用全反射的原理使光路改变 90°,也能使光线发生 180°全反射折回.请完成下面光路图:3.应用:(1)望远镜:在光学仪器里,常用全反射棱镜来代替平面镜,改变光的传播方向.望远镜为了提高倍数,镜筒要很长,通过使用全反射棱镜能够 镜筒的长度.一般的平面镜都是在玻璃的后面镀银, 但是银面容易脱落.因此对于精密的光学仪器,如照相机、望远镜、显微镜等,就需要用全反射棱镜代替平面镜.与平面镜相比,它的反射率高,几乎可达 100%二.光导纤维1.原理: .2.结构:光纤是光导纤维的简称,它是一种非常细的玻璃丝,直径只有几微米到一百微米,而且分为 和 两部分。内芯的折射率比外套 ,因此光在内芯中传播时会在内芯和外套的界面上发生 。光波实际上也是一种 波,它象无线电波那样也能用来传递信息。载有...
