14.2电磁振荡教学目标

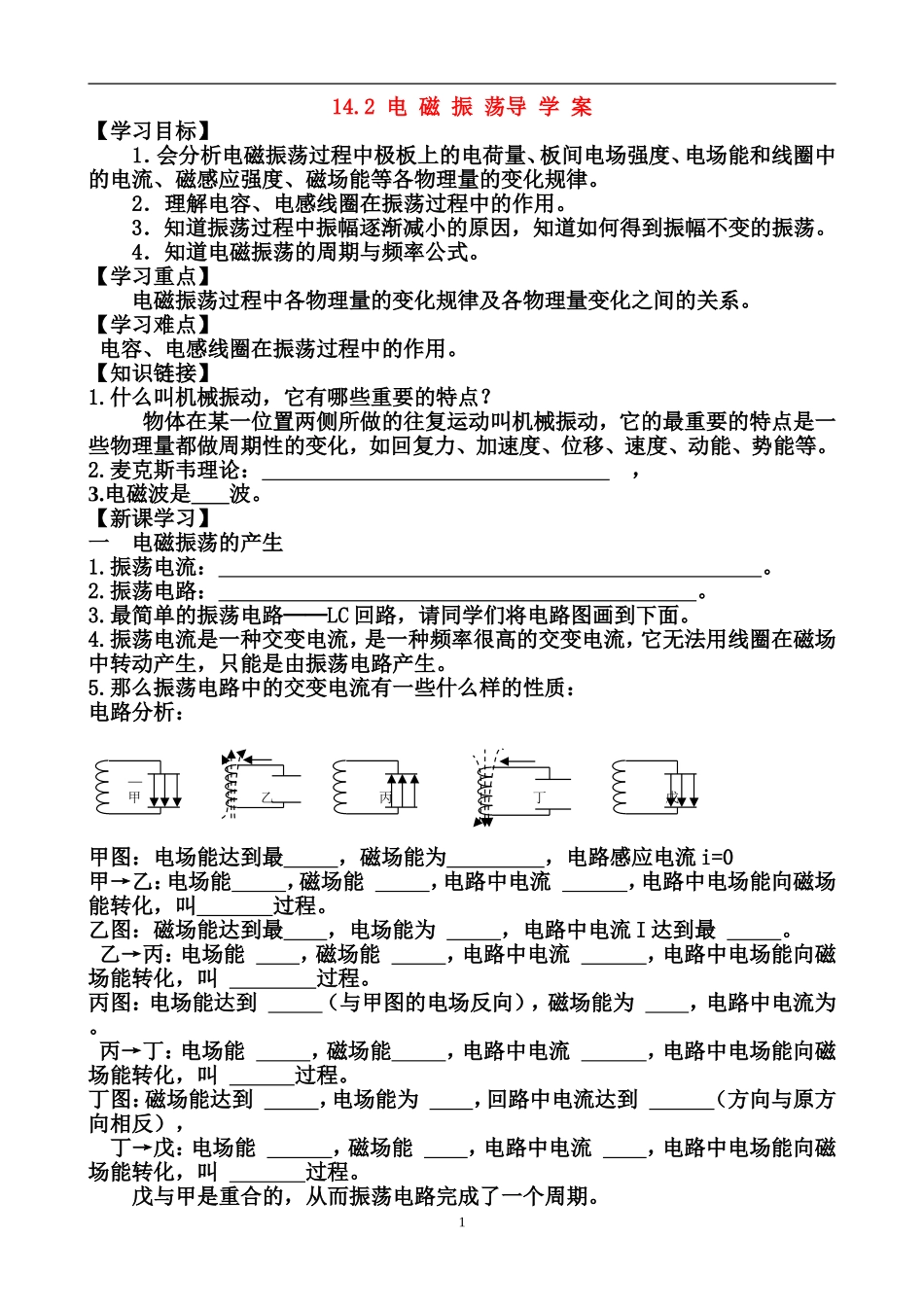

14.2 电 磁 振 荡导 学 案【学习目标】 1．会分析电磁振荡过程中极板上的电荷量、板间电场强度、电场能和线圈中的电流、磁感应强度、磁场能等各物理量的变化规律。2．理解电容、电感线圈在振荡过程中的作用。 3．知道振荡过程中振幅逐渐减小的原因，知道如何得到振幅不变的振荡。 4．知道电磁振荡的周期与频率公式。【学习重点】 电磁振荡过程中各物理量的变化规律及各物理量变化之间的关系。【学习难点】 电容、电感线圈在振荡过程中的作用。【知识链接】1.什么叫机械振动，它有哪些重要的特点？ 物体在某一位置两侧所做的往复运动叫机械振动，它的最重要的特点是一些物理量都做周期性的变化，如回复力、加速度、位移、速度、动能、势能等。2.麦克斯韦理论： ， 3.电磁波是 波。【新课学习】 一 电磁振荡的产生 1.振荡电流： 。2.振荡电路： 。3.最简单的振荡电路──LC 回路，请同学们将电路图画到下面。4.振荡电流是一种交变电流，是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能是由振荡电路产生。5.那么振荡电路中的交变电流有一些什么样的性质：电路分析：甲图：电场能达到最 ，磁场能为 ，电路感应电流 i=0甲→乙：电场能 ，磁场能 ，电路中电流 ，电路中电场能向磁场能转化，叫 过程。乙图：磁场能达到最 ，电场能为 ，电路中电流 I 达到最 。 乙→丙：电场能 ，磁场能 ，电路中电流 ，电路中电场能向磁场能转化，叫 过程。丙图：电场能达到 （与甲图的电场反向），磁场能为 ，电路中电流为 。 丙→丁：电场能 ，磁场能 ，电路中电流 ，电路中电场能向磁场能转化，叫 过程。丁图：磁场能达到 ，电场能为 ，回路中电流达到 （方向与原方向相反）， 丁→戊：电场能 ，磁场能 ，电路中电流 ，电路中电场能向磁场能转化，叫 过程。戊与甲是重合的，从而振荡电路完成了一个周期。1 —甲 乙 丙 丁 戊归纳：在振荡电路中产生振荡电流的过程中，电容器极板上的 ，通过线圈的 ，电容器里的 ，线圈里的 都发生周期性变化，这种现象叫电磁振荡。6.阻尼振荡与无阻尼振荡。（1）阻尼振荡：在振荡电路中由于能量被逐渐消耗，振荡电路中的电流要逐渐减小，直到最后停下来。（2）无阻尼振荡：在电磁振荡的电路中，如果没有能量损失，振荡应该永远地持续下去，电路中振荡电流的振幅应该永远保持不变，这种振荡叫无阻尼振荡。A 练习 1、在 LC 振荡电路中，某时刻若磁场 ...
