1.4 实验:用打点计时器测速度2

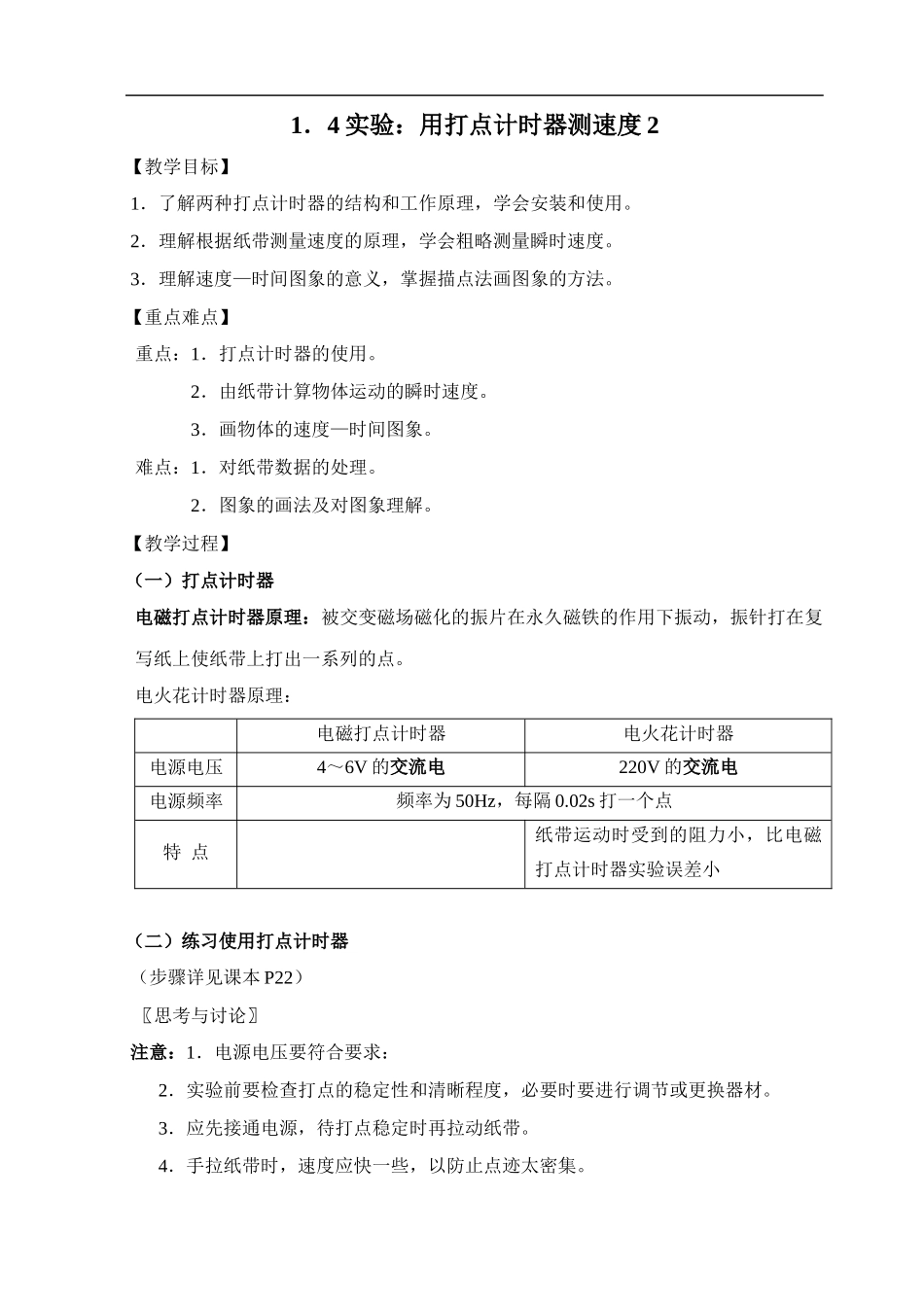

1.4 实验:用打点计时器测速度2_第1页
1/3

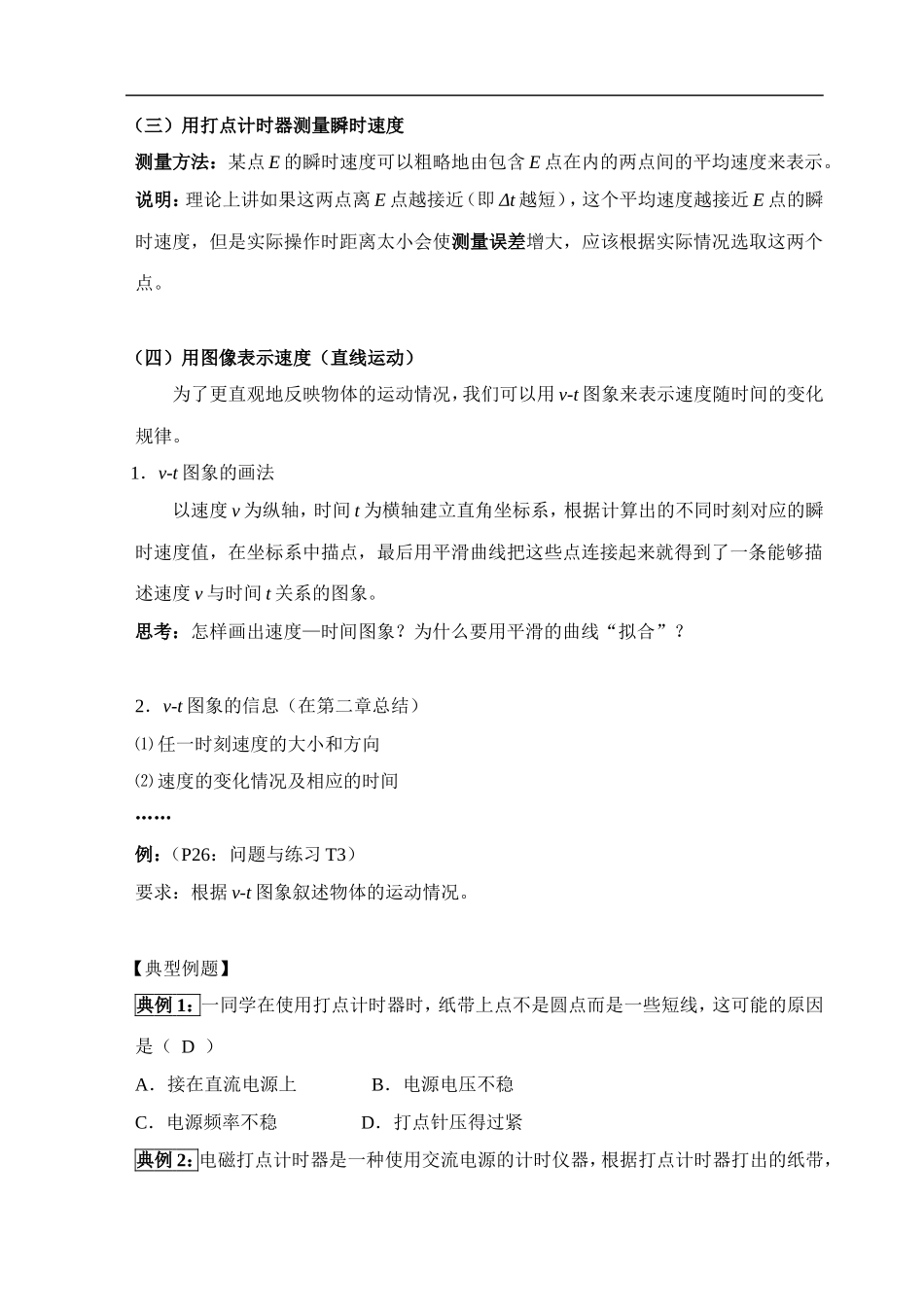

1.4 实验:用打点计时器测速度2_第2页
2/3

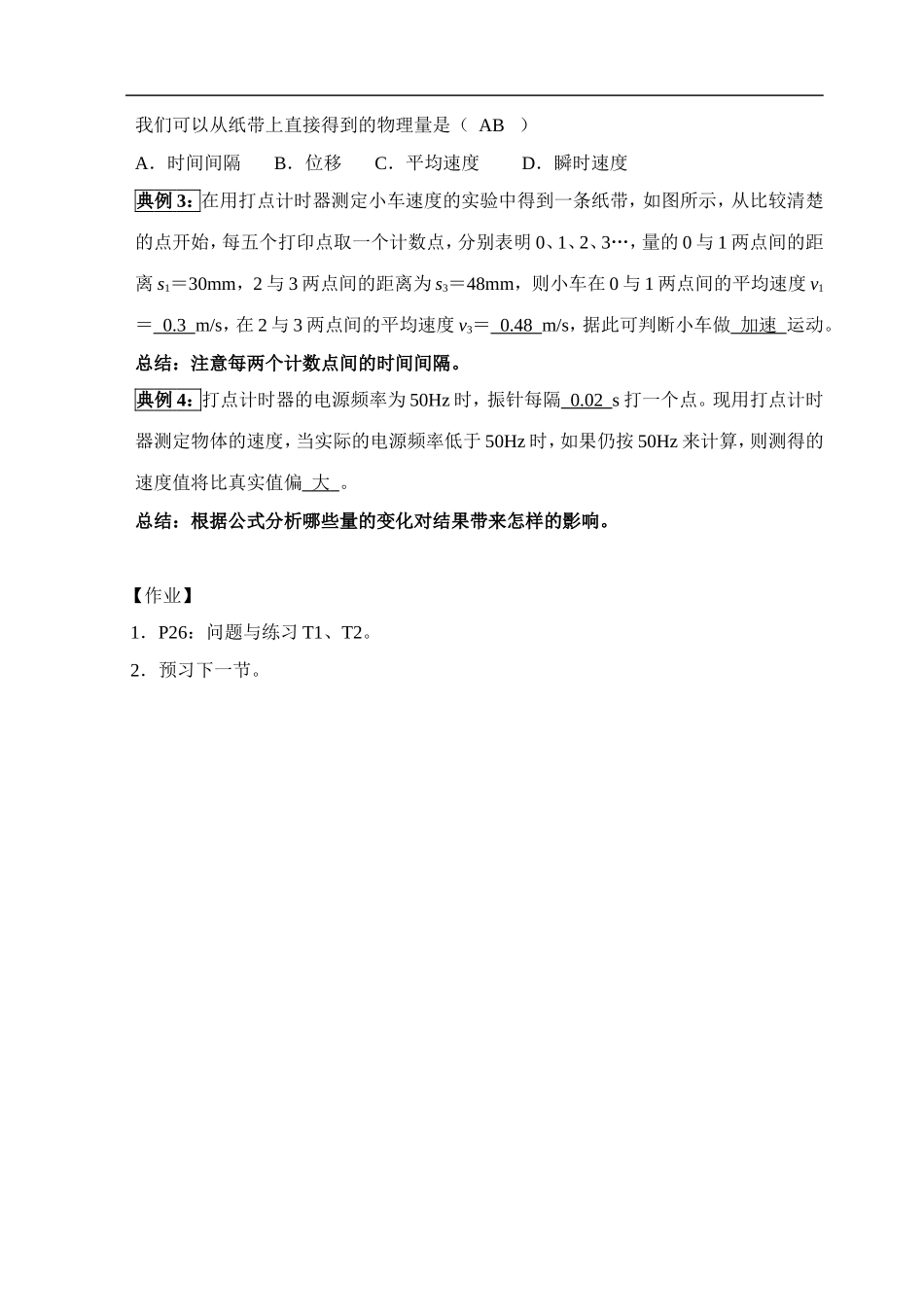

1.4 实验:用打点计时器测速度2_第3页
3/3
1.4 实验:用打点计时器测速度 2【教学目标】 1.了解两种打点计时器的结构和工作原理,学会安装和使用。 2.理解根据纸带测量速度的原理,学会粗略测量瞬时速度。 3.理解速度—时间图象的意义,掌握描点法画图象的方法。【重点难点】重点:1.打点计时器的使用。2.由纸带计算物体运动的瞬时速度。3.画物体的速度—时间图象。难点:1.对纸带数据的处理。2.图象的画法及对图象理解。【教学过程】(一)打点计时器电磁打点计时器原理:被交变磁场磁化的振片在永久磁铁的作用下振动,振针打在复写纸上使纸带上打出一系列的点。电火花计时器原理: 电磁打点计时器电火花计时器电源电压4~6V 的交流电220V 的交流电电源频率频率为 50Hz,每隔 0.02s 打一个点特 点纸带运动时受到的阻力小,比电磁打点计时器实验误差小(二)练习使用打点计时器 (步骤详见课本 P22)〖思考与讨论〗 注意:1.电源电压要符合要求: 2.实验前要检查打点的稳定性和清晰程度,必要时要进行调节或更换器材。 3.应先接通电源,待打点稳定时再拉动纸带。 4.手拉纸带时,速度应快一些,以防止点迹太密集。(三)用打点计时器测量瞬时速度测量方法:某点 E 的瞬时速度可以粗略地由包含 E 点在内的两点间的平均速度来表示。说明:理论上讲如果这两点离 E 点越接近(即 Δt 越短),这个平均速度越接近 E 点的瞬时速度,但是实际操作时距离太小会使测量误差增大,应该根据实际情况选取这两个点。(四)用图像表示速度(直线运动)为了更直观地反映物体的运动情况,我们可以用 v-t 图象来表示速度随时间的变化规律。 1.v-t 图象的画法以速度 v 为纵轴,时间 t 为横轴建立直角坐标系,根据计算出的不同时刻对应的瞬时速度值,在坐标系中描点,最后用平滑曲线把这些点连接起来就得到了一条能够描述速度 v 与时间 t 关系的图象。思考:怎样画出速度—时间图象?为什么要用平滑的曲线“拟合”? 2.v-t 图象的信息(在第二章总结)⑴ 任一时刻速度的大小和方向⑵ 速度的变化情况及相应的时间……例:(P26:问题与练习 T3)要求:根据 v-t 图象叙述物体的运动情况。【典型例题】典例 1:一同学在使用打点计时器时,纸带上点不是圆点而是一些短线,这可能的原因是( D )A.接在直流电源上 B.电源电压不稳C.电源频率不稳 D.打点针压得过紧典例 2:电磁打点计时器是一种使用交流电源的计时仪器,根据打点计时器打出的纸...
