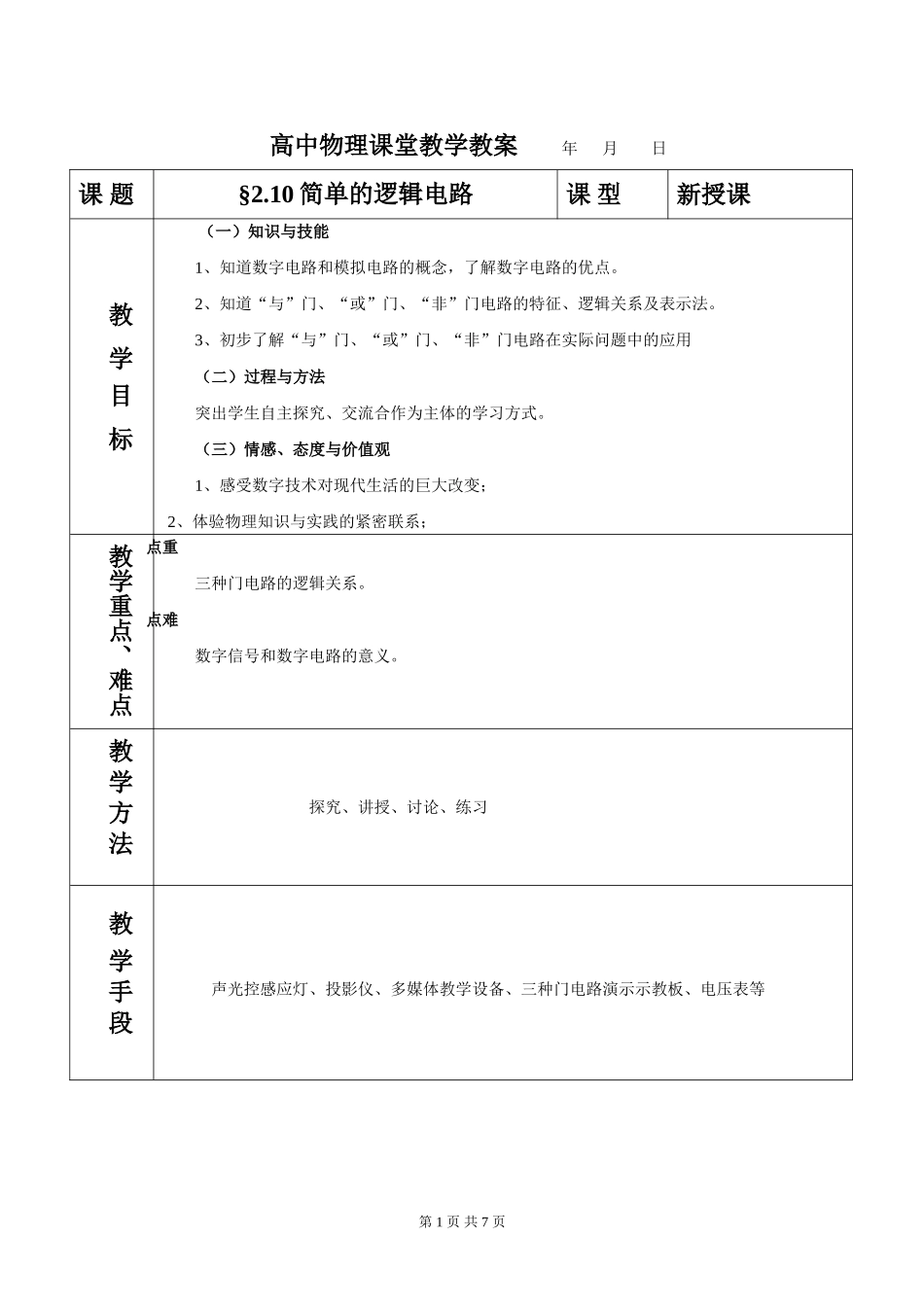

高中物理课堂教学教案 年 月 日课 题§2.10 简单的逻辑电路 课 型新授课 教 学 目 标 （一）知识与技能1、知道数字电路和模拟电路的概念，了解数字电路的优点。2、知道“与”门、“或”门、“非”门电路的特征、逻辑关系及表示法。3、初步了解“与”门、“或”门、“非”门电路在实际问题中的应用（二）过程与方法突出学生自主探究、交流合作为主体的学习方式。（三）情感、态度与价值观1、感受数字技术对现代生活的巨大改变；2、体验物理知识与实践的紧密联系；教学重点、难点重点三种门电路的逻辑关系。难点数字信号和数字电路的意义。教 学 方 法 探究、讲授、讨论、练习教 学 手 段 声光控感应灯、投影仪、多媒体教学设备、三种门电路演示示教板、电压表等第 1 页 共 7 页 教学活动（一）引入新课 （1）演示：一盏神奇的灯接通电源，灯不亮；有声，灯不亮；挡住光线，全场安静，灯不亮；挡住光线，拍手，灯亮。点评：通过演示声光控感应灯，引发学生好奇心理和探究欲望。（2）教师简介：身边的“数字”话题：数码产品、数字电视、DIS 实验、家电等。这些电器中都包含了“智能”化逻辑关系，今天我们就来学习简单的逻辑电路。（二）进行新课教师介绍：A、数字信号与模拟信号（1）数字信号在变化中只有两个对立的状态：“有”，或者“没有”。而模拟信号变化则是连续的。（2）调节收音机的音量，声音连续变化，声音信号是“模拟”量。（3）图示数字信号和模拟信息：点评：引导学生了解数字信号和模拟信号的不同特征。B、数字电路 逻辑电路 门电路 数学信号的 0 和 1 好比是事物的“是”与“非”，而处理数字信号的电路称数字电路，因此，数字电路就有了判别“是”与“非”的逻辑功能。下面我们将学习数字电路中最基本的逻辑电路---门电路。 1、“与”门教师介绍：所谓“门”，就是一种开关，在一定条件下它允许信号通过，如果条件不满足，信号就被阻挡在“门”外。教师：（投影）教材图 2.10-2引导学生分析开关 A、B 对电路的控制作用。体会“与”逻辑关系。学 生 活 动第 2 页 共 7 页思考与讨论：谈谈生活中哪些事例体现了“与”逻辑关系。教师指出：具有“与”逻辑关系的电路称为“与”门电路，简称“与”门。符号：。（1）“与”逻辑关系的数学表达，寻找“与”电路的真值表把开关接通定义为 1，断开定义为 0，灯泡亮为 1，熄为 0，图 2.10-2 的情况可以用表 2 的数学语言来描述。这...
