高频振荡器和变容二极管调频电路设计和实现 工程技术专业

高频振荡器和变容二极管调频电路设计和实现 工程技术专业_第1页
1/6

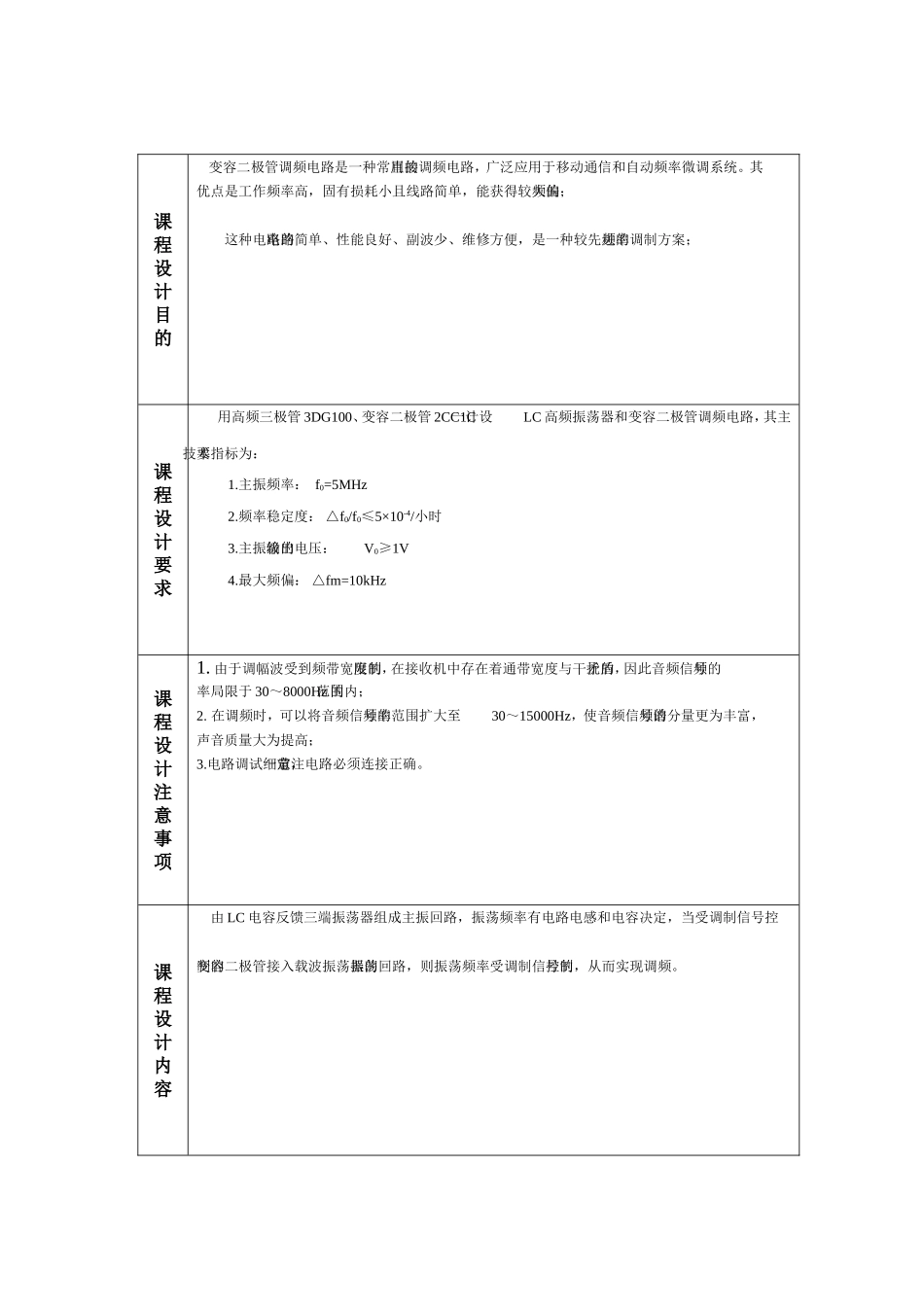

高频振荡器和变容二极管调频电路设计和实现 工程技术专业_第2页
2/6
高频振荡器和变容二极管调频电路设计和实现 工程技术专业_第3页
3/6
课 程 设 计 目 的 变容二极管调频电路是一种常用的直接调频电路,广泛应用于移动通信和自动频率微调系统。其优点是工作频率高,固有损耗小且线路简单,能获得较大的频偏;这种电路的电路简单、性能良好、副波少、维修方便,是一种较先进的频率调制方案;课 程 设 计 要 求用高频三极管 3DG100、变容二极管 2CC1C 设计一LC 高频振荡器和变容二极管调频电路,其主要技术指标为: 1.主振频率: f0=5MHz 2.频率稳定度: △f0/f0≤5×10-4/小时 3.主振级的输出电压:V0≥1V 4.最大频偏: △fm=10kHz课 程 设 计 注 意 事 项1. 由于调幅波受到频带宽度的限制,在接收机中存在着通带宽度与干扰的矛盾,因此音频信号的频率局限于 30~8000Hz 的范围内;2. 在调频时,可以将音频信号的频率范围扩大至30~15000Hz,使音频信号的频谱分量更为丰富,声音质量大为提高;3.电路调试一定注意细节,电路必须连接正确。课 程 设 计 内 容 由 LC 电容反馈三端振荡器组成主振回路,振荡频率有电路电感和电容决定,当受调制信号控制的变容二极管接入载波振荡器的振荡回路,则振荡频率受调制信号的控制,从而实现调频。课 程 设 计 简 要 操 作 步 骤1 电路调试;2.用公式 F=C2/(C2+C3)计算数据;.3. 选用 3DG100 和 2CC1C 管;4.地线的合理连接;5.保持电路稳定(加电阻,加贴片电容);6.利用电路与电容三点式完成设计。课 程 设 计 心 得 体 会通过学习高频电子线路这门课程,使我能综合运用电工技术,高频电子技术课程中的所学到的理论知识来完成设计和分析电路,熟悉了工程实践中高频电子电路的设计方法和规范,达到综合应用电子技术的目的。学会了文件检索和查找数据手册的能力。学会了应用protel 软件的使用。还学会了整理和总结设计文档报告。学到很多东西,但就我个人感觉而言,学到的东西,对我后面一年的学习有重要的指导作用,不敢说以后,但在毕业前的这段时间内,这次学习对我的确很重要。 学到了如何务实,如何去学一门技术,同时也知道了如何学习,什么才是学习。这次设计,使我由理论学习向实际生产的方向更近了一步。让我对自己所学的专业有了更加清晰的理解,也对自己现在的专业技术水平有了更加明确的理解。这次的设计中,我体验到了一名专业电子设计工程师设计产品的各个过程,让我对自己的未来的职业定位有了充分的心里准备。总而言之,此次课程设计让我感到受益匪浅。 同...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

高频振荡器和变容二极管调频电路设计和实现 工程技术专业
