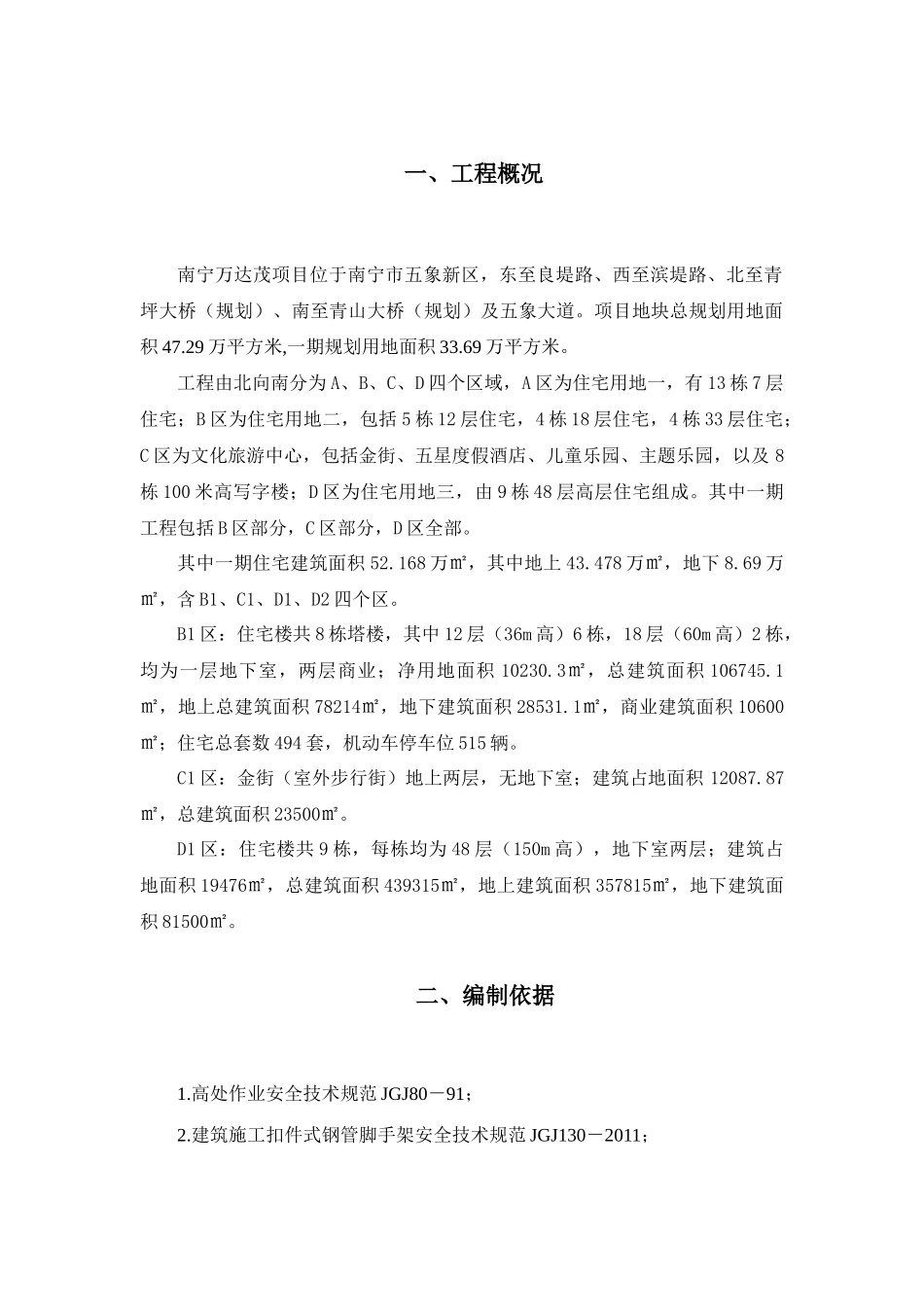

一、工程概况南宁万达茂项目位于南宁市五象新区，东至良堤路、西至滨堤路、北至青坪大桥（规划）、南至青山大桥（规划）及五象大道。项目地块总规划用地面积47.29万平方米,一期规划用地面积33.69万平方米。工程由北向南分为A、B、C、D四个区域，A区为住宅用地一，有13栋7层住宅；B区为住宅用地二，包括5栋12层住宅，4栋18层住宅，4栋33层住宅；C区为文化旅游中心，包括金街、五星度假酒店、儿童乐园、主题乐园，以及8栋100米高写字楼；D区为住宅用地三，由9栋48层高层住宅组成。其中一期工程包括B区部分，C区部分，D区全部。其中一期住宅建筑面积52.168万㎡，其中地上43.478万㎡，地下8.69万㎡，含B1、C1、D1、D2四个区。B1区：住宅楼共8栋塔楼，其中12层（36m高）6栋，18层（60m高）2栋，均为一层地下室，两层商业；净用地面积10230.3㎡，总建筑面积106745.1㎡，地上总建筑面积78214㎡，地下建筑面积28531.1㎡，商业建筑面积10600㎡；住宅总套数494套，机动车停车位515辆。C1区：金街（室外步行街）地上两层，无地下室；建筑占地面积12087.87㎡，总建筑面积23500㎡。D1区：住宅楼共9栋，每栋均为48层（150m高），地下室两层；建筑占地面积19476㎡，总建筑面积439315㎡，地上建筑面积357815㎡，地下建筑面积81500㎡。二、编制依据1.高处作业安全技术规范JGJ80－91；2.建筑施工扣件式钢管脚手架安全技术规范JGJ130－2011；3.《建筑施工安全检查标准》JGJ59－2011以及强制性条文；4.建筑施工门式钢管脚手架安全技术规范JGJ128－2010；5.南宁万达茂项目施工组织设计。三、脚手架材料要求1.门架及其配件的规格、性能及质量应符合现行行业标准《门式钢管脚手架》JGJ13-1999的规定，并应有出厂合格证明书及产品标志。2.移动式操作平台采用钢管为：ø48，其壁厚不得小于3.0mm。3.钢管应平直，平直度允许偏差为管长的1/500；两端面应平整，不得有斜口、毛口；严禁使用有硬伤（硬弯、砸扁等）及严重锈蚀的钢管。4、连接外径48mm钢管的扣件的性能、质量应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，连接钢管的扣件应有明显标记并按照现行国家标准《钢管脚手架扣件》（GB15831）中的有关规定执行。四、脚手架的搭设流程及要求1.门式钢管脚手架搭设的工艺流程为：扫地杆固定脚轮→自一端起立门架并随即装交叉支撑（板）→装水平架→装抛撑→装剪刀撑→照上述步骤，逐层向上安装→铺脚手板→装设顶部栏杆→扎安全网。2.四轮移动式操作平台搭、拆一般规定：1）搭设前应检查所有材料是否符合要求。2）搭、拆移动式操作平台必须由经安全教育持上岗证的架子工承担，凡有高血压、心脏病者不得操作。3）搭、拆作业人员不得喝酒，在搭、拆过程中不得开玩笑。4）搭、拆作业穿着要灵便，禁止穿硬底鞋、高跟鞋、塑料鞋和带钉的鞋。5）施工前，应逐级进行安全技术交底，落实所有安全技术措施和人身防护用品，未经落实不得进行搭、拆施工。6）搭、拆使用过程中，钢管不准触及有电线路。7）施工中发现存在缺陷和隐患时，必须及时解决。8）搭设移动式操作平台时，严格控制施工荷载。9）因作业必需临时拆除或变动安全防护设施时，必须经施工负责人同意，并采取相应的可靠措施。作业后应立即恢复。10）移动操作平台上的操作工人作业时必须戴安全帽、保险带（连接平台防护栏），穿防滑鞋。11）应设专人对脚手架进行时常的检查，发现问题及时处理，纠正，避免大的事故的发生。12）在搭设脚手架的同时，必须设置登扶梯，严禁在脚手架上攀登。13）搭拆现场以及使用阶段必须作设专人看管，严禁非施工人员进入作业区域内。14）严禁将拆卸下来的材料和杆部件向地面抛掷。已吊至地面的架设材料应随时运出拆卸区域，并堆码整齐，保持现场文明3.四轮移动式操作平台的构造、搭设及使用要求：3.1基本要求3.1.1用扣件式钢管搭设的四轮移动式操作平台是吊顶施工临时结构，它要在出站层吊顶施工中承受各种垂直和水平荷载。3.1.2四轮移动式脚手架操作平台详见附录详图。3.2施工准备移动平台的地面必须平整。3.2.1单位工程技术负责人应按施工组织设计中有关移动式操作平台的要求，向搭、拆和使用人员进行安全技术交底...
