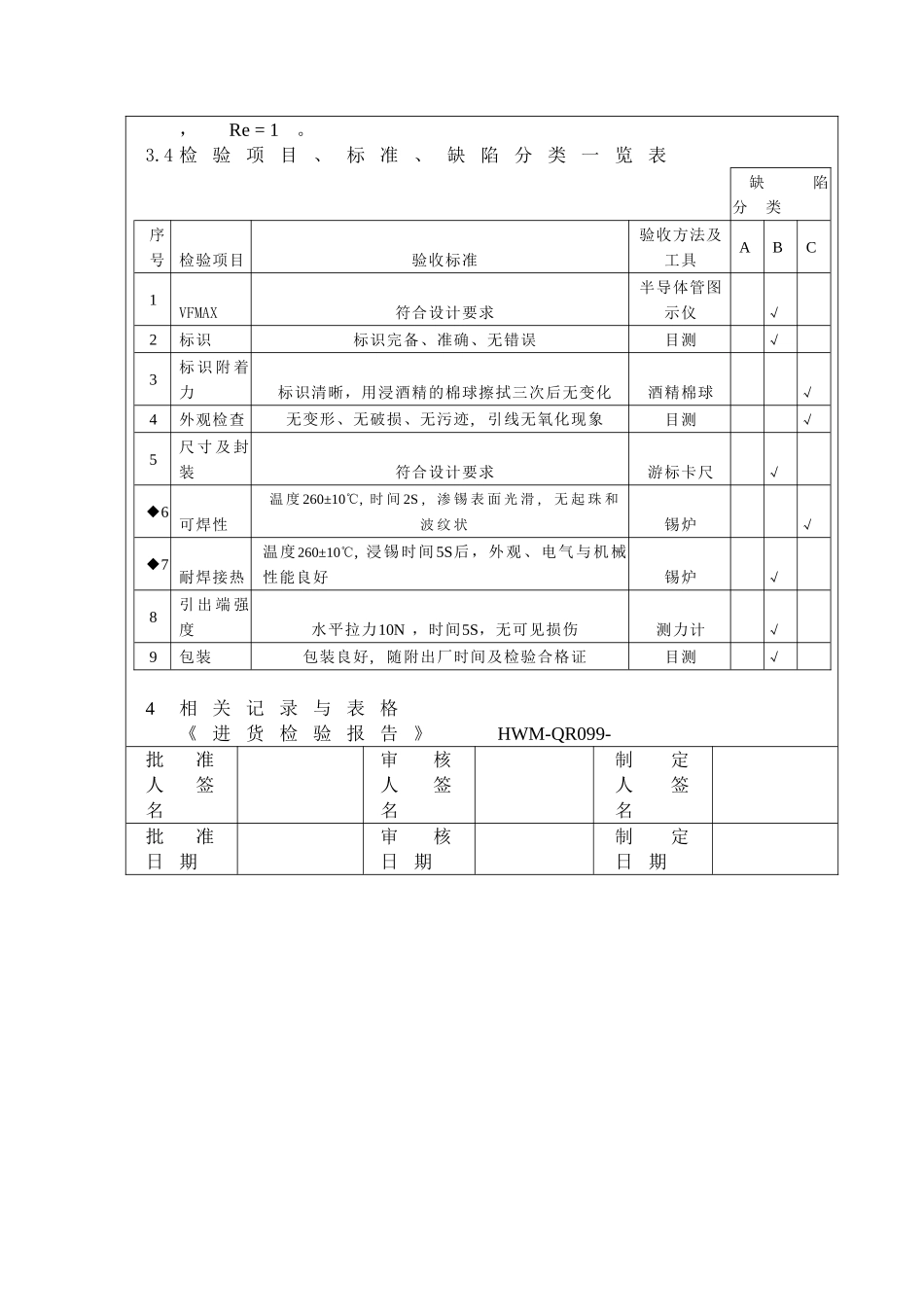

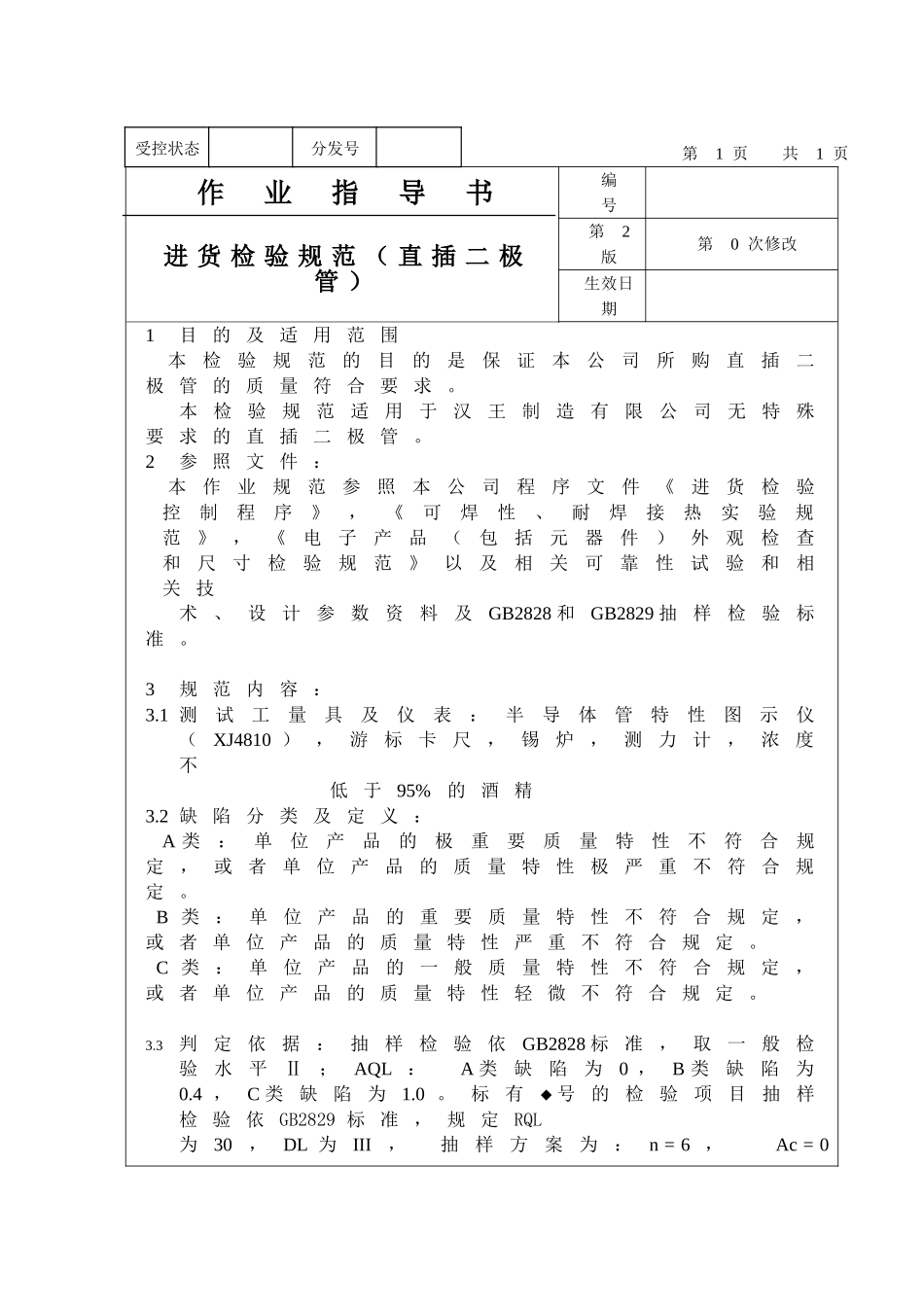

第 1 页 共 1 页作 业 指 导 书 进 货 检 验 规 范 ( 直 插 二 极管 )编 号第 2 版第 0 次修改生效日期1 目 的 及 适 用 范 围 本检验规范的目的是保证本公司所购直插二极 管 的 质 量 符 合 要 求 。本检验规范适用于汉王制造有限公司无特殊要 求 的 直 插 二 极 管 。2 参 照 文 件 : 本作业规范参照本公司程序文件《进货检验控制程序》,《可焊性、耐焊接热实验规范》,《电子产品(包括元器件)外观检查和尺寸检验规范》以及相关可靠性试验和相关 技术、设计参数资料及GB2828 和GB2829 抽样检验标准 。3 规 范 内 容 :3.1 测试工量具及仪表:半导体管特性图示仪(XJ4810 ),游标卡尺,锡炉,测力计,浓度不 低 于95% 的 酒 精3.2 缺 陷 分 类 及 定 义 :A 类:单位产品的极重要质量特性不符合规定,或者单位产品的质量特性极严重不符合规定 。 B 类:单位产品的重要质量特性不符合规定,或 者 单 位 产 品 的 质 量 特 性 严 重 不 符 合 规 定 。 C 类:单位产品的一般质量特性不符合规定,或 者 单 位 产 品 的 质 量 特 性 轻 微 不 符 合 规 定 。3.3判定依据:抽样检验依GB2828 标准,取一般检验水平Ⅱ;AQL : A 类缺陷为0 ,B 类缺陷为0.4 ,C 类缺陷为1.0 。标有◆ 号的检验项目抽样检 验 依GB2829 标 准 , 规 定RQL为30,DL 为III, 抽样方案为:n = 6 , Ac = 0 受控状态分发号, Re = 1 。3.4 检 验 项 目 、 标 准 、 缺 陷 分 类 一 览 表缺 陷 分 类序号检验项目验收标准验收方法及工具ABC1VFMAX符合设计要求半导体管图示仪 √ 2标识标识完备、准确、无错误目测 √ 3标 识 附 着力标识清晰,用浸酒精的棉球擦拭三次后无变化酒精棉球 √4外观检查无变形、无破损、无污迹,引线无氧化现象目测 √5尺 寸 及 封装符合设计要求游标卡尺 √ ◆6可焊性温 度 260±10℃, 时 间 2S , 渗 锡 表 面 光 滑 , 无 起 珠 和波 纹 状锡炉 √◆7耐焊接热温度260±10℃, 浸锡时间5S后,外观、电气与机械性能良好锡炉 √ 8引 出 端 强度水平拉力10N ,时间5S,无可见损伤测力计 √ 9包装包装良好,随附出厂时间及检验合格证目测 √ 4相 关 记 录 与 表 格 《 进 货 检 验 报 告 》 HWM-QR099-批准人签名审核人签名制定人签名批准日 期审核日 期制定日 期
