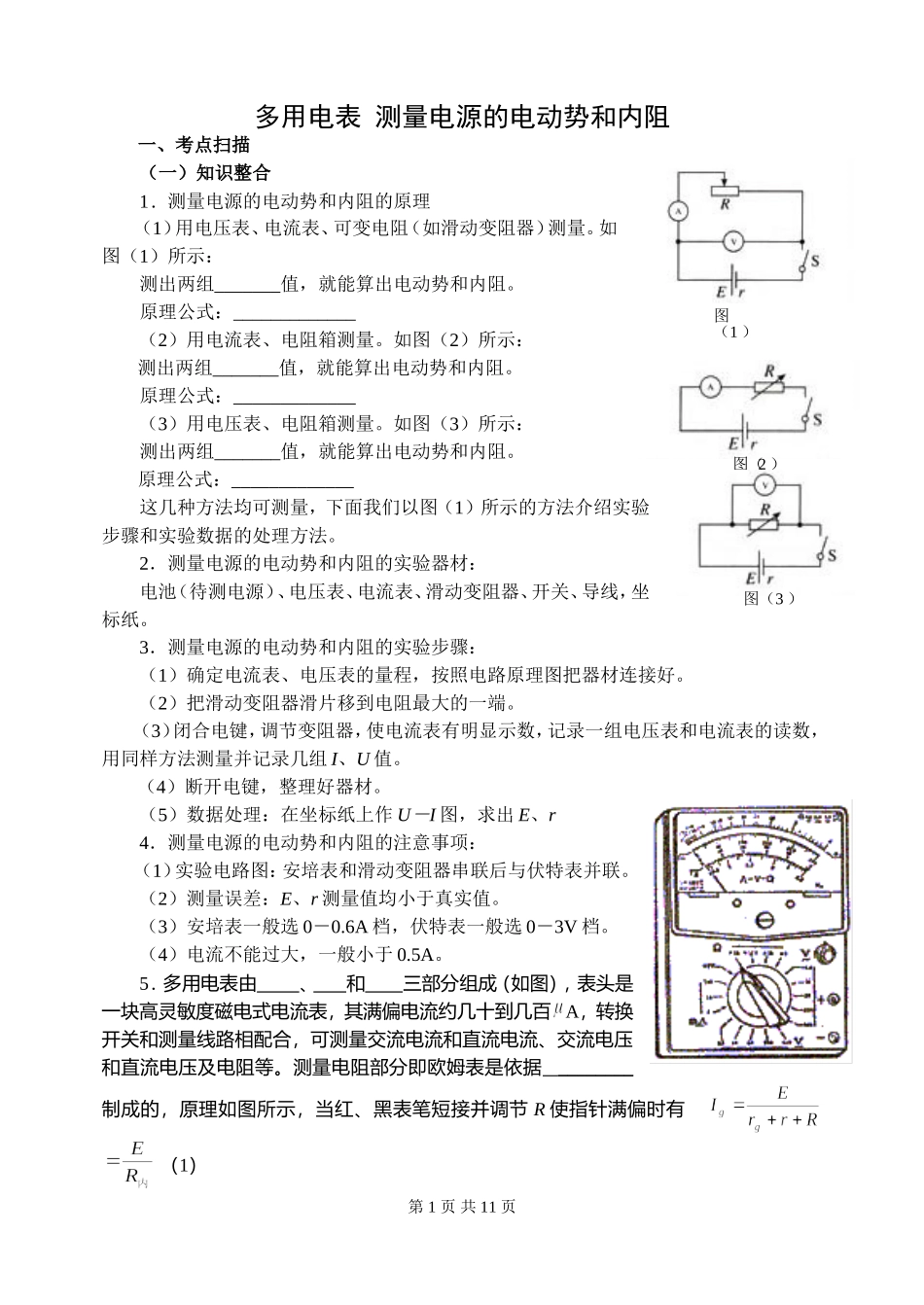

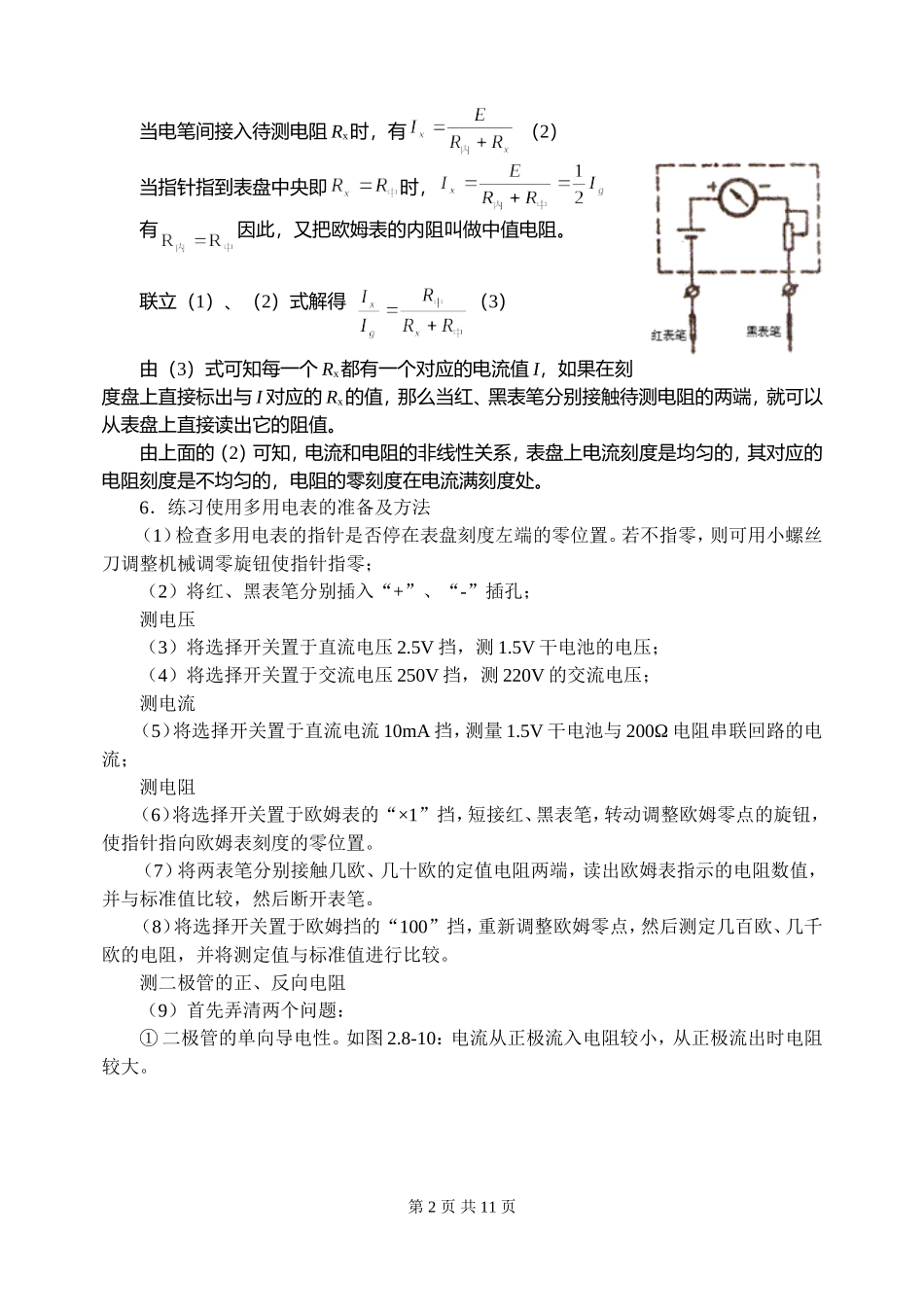

多用电表 测量电源的电动势和内阻一、考点扫描（一）知识整合1．测量电源的电动势和内阻的原理（1）用电压表、电流表、可变电阻（如滑动变阻器）测量。如图（1）所示：测出两组_______值，就能算出电动势和内阻。原理公式：_____________（2）用电流表、电阻箱测量。如图（2）所示：测出两组_______值，就能算出电动势和内阻。原理公式：_____________（3）用电压表、电阻箱测量。如图（3）所示：测出两组_______值，就能算出电动势和内阻。原理公式：_____________这几种方法均可测量，下面我们以图（1）所示的方法介绍实验步骤和实验数据的处理方法。2．测量电源的电动势和内阻的实验器材：电池（待测电源）、电压表、电流表、滑动变阻器、开关、导线，坐标纸。3．测量电源的电动势和内阻的实验步骤：（1）确定电流表、电压表的量程，按照电路原理图把器材连接好。（2）把滑动变阻器滑片移到电阻最大的一端。（3）闭合电键，调节变阻器，使电流表有明显示数，记录一组电压表和电流表的读数，用同样方法测量并记录几组 I、U 值。（4）断开电键，整理好器材。（5）数据处理：在坐标纸上作 U－I 图，求出 E、r4．测量电源的电动势和内阻的注意事项：（1）实验电路图：安培表和滑动变阻器串联后与伏特表并联。（2）测量误差：E、r 测量值均小于真实值。（3）安培表一般选 0－0.6A 档，伏特表一般选 0－3V 档。（4）电流不能过大，一般小于 0.5A。5．多用电表由 、 和 三部分组成（如图），表头是一块高灵敏度磁电式电流表，其满偏电流约几十到几百 A，转换开关和测量线路相配合，可测量交流电流和直流电流、交流电压和直流电压及电阻等。测量电阻部分即欧姆表是依据 ________ 制成的，原理如图所示，当红、黑表笔短接并调节 R 使指针满偏时有 （1）第 1 页 共 11 页图（2 ）图（3 ）图 （1 ）当电笔间接入待测电阻 Rx时，有 （2）当指针指到表盘中央即时，有因此，又把欧姆表的内阻叫做中值电阻。联立（1）、（2）式解得 （3）由（3）式可知每一个 Rx都有一个对应的电流值 I，如果在刻度盘上直接标出与 I 对应的 Rx的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。由上面的（2）可知，电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。6．练习使用多用电表的准备及方法（1）检查多用电表的指针是否停在表盘刻度左...
